上个月去苏州园区的精密传动车间，亲眼见个干了12年的老班长，用100吨压床硬压伺服电机轴上的同步轮。压到一半卡壳了。他还骂骂咧咧说这过盈量给大了。结果拆下来一看，轴端的淬火层崩了3毫米的口子，整个轴直接报废——光这根伺服轴的采购成本就8700块。

过盈连接不是“越紧越好”，先把选型的坑说透

很多刚入行的设计员有个误区，觉得过盈量越大，传扭越稳，甚至会刻意把配合选得比手册推荐值紧两档。真的没必要。

现在的工业实践里，过盈量的计算早就不是拍脑袋查手册的事了。之前我们给新能源车企做电驱轴的过盈连接优化，用有限元仿真算了不同过盈量下的接触应力、扭转滑移量，最后选的过盈量比老手册的推荐值还小了10%——既保证了传扭不打滑，又不会因为应力太大把轴的疲劳寿命降一半。

过盈连接过盈量有限元仿真应力分布云图

我之前见过一个刚毕业的设计员，照着老手册选了个H7/s6的钢-钢配合，直接套在铝合金轮毂上，结果压装的时候把铝合金轮毂直接撑裂了——他根本没考虑铝合金的屈服强度比钢低一半，过盈量要比钢配合的小30%才行。还有的人只算静态传扭需要的过盈量，忘了新能源电驱要承受反复的冲击载荷，急加速急减速的时候，接触应力会翻番，过盈量不够的话跑几千公里就会出现滑移。

问：我选的过盈量按手册算的，为什么压装的时候还是卡？

答：90%的情况是你没算零件的形位公差——很多人只看配合面的直径公差，忘了轴和孔的圆柱度如果超了0.02mm，实际过盈量会比计算值大出30%都不止。我上次见个新能源汽车的减速器厂，之前因为齿轮孔的圆柱度超差，压装废了快200个齿轮，后来把圆柱度要求从0.015mm提到0.008mm，废件率直接降到0.2%。

压装方法的代差：别再拿铜棒敲了

真的见不得拿大锤砸过盈配合件的操作——上次在浙江的一个农机配件厂，工人拿12磅的大锤砸皮带轮，砸完轮盘裂了个贯穿缝，还说自己手劲准。

现在的压装技术早就不是“能装进去就行”的阶段了。之前那种靠铜棒敲、压床硬压的方法，根本没法监控压装过程的异常，很多时候零件内部已经出现了微裂纹，外面看不出来，跑几个月就断轴。现在主流的工厂都用伺服压装机，带位移-压力实时监控曲线，只要曲线偏离了预设的范围，机器立刻停机报警，根本不会让不合格的零件流出去。

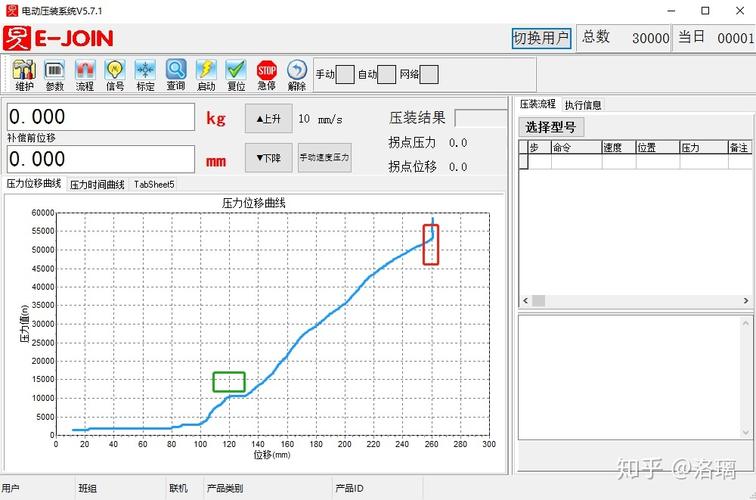

伺服压装机实时压力位移监控曲线界面

不同的过盈量，适用的压装方法也完全不一样，别乱用：

• ✅ 小过盈量（0.15mm）的重载齿轮：液氮冷装轴，比热装孔的同轴度高至少40%，别再抱着煤气灶烤零件了，不安全

问：热装的时候，我把孔加热到200℃，为什么套轴的时候还是卡？

答：你是不是没算热膨胀的实际间隙？拿个实际例子算：直径100mm的45钢孔，加热到200℃，室温25℃的话，热膨胀量大概是0.21mm，如果你之前算的过盈量是0.12mm，那实际间隙只有0.09mm——如果零件表面有毛刺，或者你套的速度慢个2秒，孔凉了，直接就卡成死配合，想拆都拆不下来。上次有个客户就是卡了，最后用火焰烤了半小时，把孔烤变形了，整个组件全废。

失效排查的快查清单：别等断轴了才后悔

过盈连接的失效，90%都不是设计的时候算错了过盈量，都是安装或者维护的小细节没做到位。我见过太多企业，花几十万做仿真算最优过盈量，结果安装的时候连配合面的防锈油都不擦，直接压进去，最后出了问题还怪设计不合理。

给大家整理了个快查清单，遇到过盈连接失效的时候，按这个顺序查，10分钟就能找到问题：

1. 先看配合面的粗糙度：如果粗糙度Ra大于1.6，哪怕过盈量够，跑个1000小时就会出现微动磨损，因为配合面的微观凸起会被碾碎，形成间隙。现在新能源电驱的过盈配合面，粗糙度一般要求Ra0.8以下，就是为了防微动磨损。
2. 再看有没有轴向定位：很多人装完过盈连接，忘了加挡圈或者锁紧螺母，跑的时候零件往轴向窜，过盈量直接就没了。我之前见过一个输送机的滚筒，过盈连接的轴承座没加轴向挡圈，跑了3个月轴承座窜出来12mm，直接把滚筒的密封磨坏了。
3. 最后看有没有密封：如果配合面进了切削液或者灰尘，磨损速度是干净环境的10倍都不止。尤其是在户外或者多尘的车间，一定要在过盈配合的端面加密封胶或者防尘圈。

💡 说个很多人不知道的冷知识：过盈连接的配合面，最好不要开键槽——开了键槽的话，过盈产生的接触应力会不均匀，反而容易出现应力集中，疲劳寿命降30%以上。很多人觉得开了键槽传扭更稳，其实只要过盈量算对了，完全不需要键槽。

上周跟那个苏州车间的老班长吃饭，他现在已经把之前硬压的操作流程全换了，现在每次压装前都拿千分尺量3次过盈量，压装的时候盯着伺服压装机的曲线看，废件率从之前的8%降到了0.5%。说白了，过盈连接哪有那么多高深的理论，都是踩坑踩出来的经验罢了。
