几年前参观一家德国玻璃展，看到块0.12毫米厚的柔性玻璃在机械臂上卷成筒状，我愣了一下。真的，那感觉就像在看科幻片。旁边工程师轻描淡写地说：“这玩意儿已经量产了，用在折叠屏手机上。” 我悄悄摸了摸样品——冰凉的，却很韧。突然想起小时候打碎玻璃杯被老妈骂的惨状。如今，玻璃居然能弯折20万次不断裂。时代啊…… 说实话，普通人眼里的玻璃大概还停留在窗户、杯子、镜子。但工业领域早已天翻地覆。高铝硅酸盐玻璃、锂铝硅玻璃、微晶玻璃，这些名词听起来拗口，却是高端制造真正的王牌。

一块盖板玻璃的“身世”

不说你可能不知道，手机那块滑溜溜的屏幕玻璃，生产流程有多变态。首先，原料要极致纯净——石英砂含铁量必须低于0.01%，否则透光率完蛋。熔窑温度飙到1650℃左右，比火山岩浆还热。然后经过浮法工艺，锡液上漂浮成型。 浮法玻璃生产线锡槽高温成型 但这才刚开始。化学强化才是灵魂步骤。 把玻璃浸泡在400℃左右的硝酸钾熔盐里，钠离子和钾离子交换，表面形成压应力层。说白了，就像给玻璃穿了件防弹衣。现在旗舰手机盖板应力层深度普遍做到40微米以上，落球冲击能量顶得住130克钢球从1.5米砸下。 不过，有一回跟产线老师傅聊天，他吐槽：“参数差一点，整批就废。温度波动超过±0.5℃，应力分布马上不均匀，后面CNC加工就裂给你看。” 工业化嘛，浪漫背后都是血泪。

自爆、彩虹纹与那些头疼的缺陷

自爆、彩虹纹与那些头疼的缺陷 做了十年玻璃深加工，最怕客户半夜打电话。不用接就知道——钢化玻璃自爆了。 问：钢化玻璃到底为啥会自爆？ 答：硫化镍夹杂物是主因。熔炼时混入的杂质，在钢化过程形成α相和β相，伴随体积膨胀。如果恰好位于张应力区，某个凌晨三点，“砰”一声就成了碎渣。现阶段完全消除不可能，只能靠均质处理降低概率。 彩虹纹也烦人。光学畸变这一块，汽车前挡风玻璃要求最苛刻。 玻璃弯曲成型时模具温度不均，或者冷却速率差异，导致应力双折射，看出去景物带了彩虹边。高端车型用镀膜消影，成本一平米加两百多块。 问：微晶玻璃是不是彻底解决了这些问题？ 答：你想多了。微晶玻璃确实热膨胀系数接近零，抗热震强，iPhone后盖用那款就是。但它脆啊，掉地上还是可能裂。而且研磨加工贼慢，普通CNC磨头寿命砍半。目前用在摄像镜头保护片的多，大尺寸盖板还在搏良率。

玻璃的跨界野望：新能源、医疗、太空

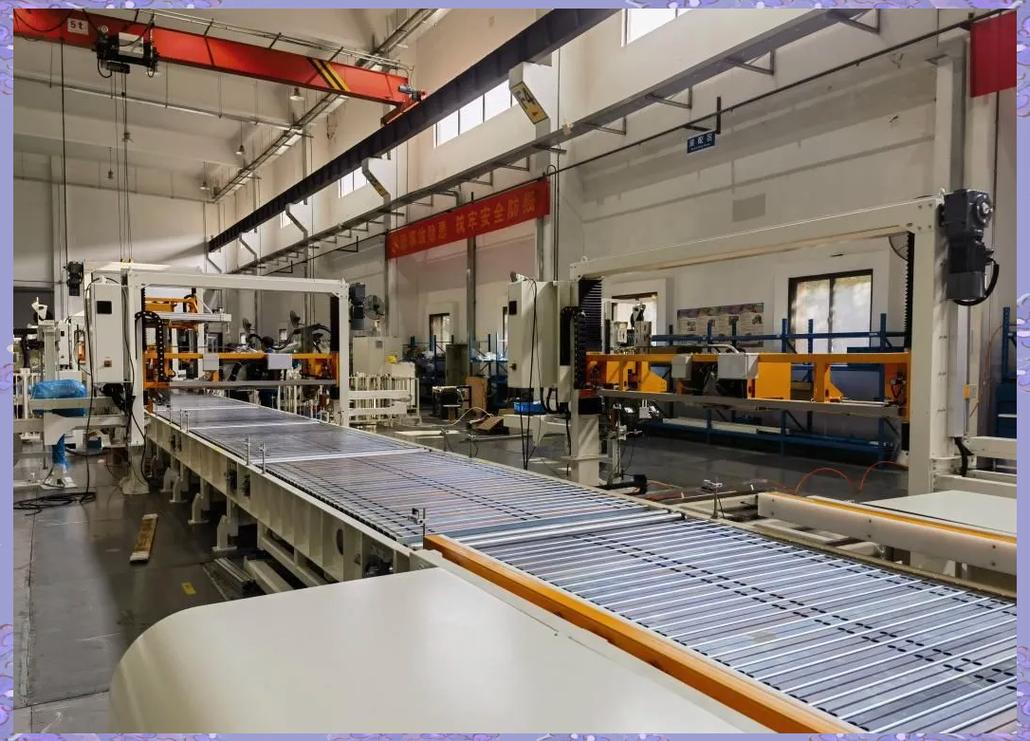

这两年光伏玻璃需求爆炸。双玻组件采用2.0mm半钢化玻璃，透光率做到94%以上，还得抗PID衰减。我见过某龙头企业的压延生产线，溢流法出来的玻璃薄得跟纸似的，连续压延几百米不断带——那场面，强迫症看了极其舒适。 光伏玻璃压延生产线连续作业 医疗玻璃也很有意思。硼硅玻璃管做成预灌封注射器，存放mRNA疫苗那种。因为要耐受-80℃低温，膨胀系数必须控制在5.0×10⁻⁶/K左右，否则一冻就炸。国内前年还依赖进口，现在山东有企业啃下来了，价格砍了一半。 太空玻璃呢？航天器舷窗用多层玻璃结构，中间夹聚碳酸酯，还要镀ITO导电膜防雾。有一次跟航天材料所的人聊，他们说“最难的是抗微陨石撞击”——一块5毫米厚的玻璃，要承受7公里/秒的铝球冲击，还不能完全碎成渣。这种极端要求，推动着材料学往极限里走。 又想起件事。上个月去东莞看一家做智能调光玻璃的小厂，电致变色膜夹在两片玻璃中间，通电从雾白变透明，断电恢复。老板拍着桌子说：“这玩意儿现在酒店厕所隔断卖疯了，就是冬天反应太慢，得解决低温电解质粘度问题。” 你别说，中国中小企业在细分市场的嗅觉，有时真比大厂灵敏。 话说回来，工业升级从来不是一蹴而就。玻璃这个古老材料，正处在“被重新发明”的关口。从浮法到超薄，从钠钙到高铝，从平板到3D热弯，每一步都踩在工艺与装备的刀尖上。 最近读到篇论文讲到机器学习优化玻璃配方，以前靠试错，现在用AI预测成分与性能关系，开发周期从两年缩到三个月。我有点感慨——或许未来我们握着的不再是“一块玻璃”，而是无数算力堆砌出的透明奇迹。 只是，当0.03毫米的玻璃膜贴在皮肤传感器上，当智能车窗自动变色，当建筑光伏一体化让整座楼发电……我们还会在意第一次打碎玻璃杯时的惊慌吗？ 工业的美，大概就在于这种矛盾的进化。
