陶瓷凭什么闯入高端制造的核心圈？
说出来你可能不信——上周在深圳一个半导体设备展上，我把玩着一片巴掌大的碳化硅陶瓷晶舟，那种触感和重量，实在颠覆我对陶瓷的刻板印象。轻，硬，敲上去一声脆响。旁边老工程师说，这玩意在扩散炉里要扛1200度，还得禁得住酸洗“摧残”。才卖三千块一片…
够便宜了吧？可转头看日本产的同类件，价签后面多一个零。差距就在哪里？精密陶瓷拼到最后，是粉体、是烧结、是加工精度的系统工程。
一掰就碎的碗，怎么变成“硬骨头”
大多数人一谈陶瓷就想到碗碟，摔了就碎。对吧？但工业陶瓷早就不是那回事了。你看氧化铝陶瓷，纯度做到99.9%以上，晶粒控到微米级，常温抗弯强度能到400MPa——啥概念？大概相当于铸铁。可它耐1700℃高温，铸铁早化成水了。
工业陶瓷零件对比普通瓷器强度测试示意
脆弱吗？别被日常经验骗了！氮化硅陶瓷的断裂韧性能达到8 MPa·m½，比窗玻璃高两倍。关键是它几乎不膨胀——热胀系数才3.2×10⁻⁶/℃，骤然冷热不会裂。所以陶瓷轴承能在零下180度到800度之间裸奔，而且不用加润滑油！
干过精密机械的都懂，陶瓷轴承的寿命是钢轴承的3到10倍。可装配合极难，稍有不慎就崩边。我们车间去年试装一批氮化硅混合陶瓷球轴承，废品率一度飙到15%，把老师傅气得摔手套。后来改进了工装和压入力控制，才降到2%——这里面全是经验的坑，书本上不写。
卡脖子清单里的“陶瓷”项
别以为制造芯片只有光刻机被卡。陶瓷基板同样要命。小到LED散热，大到IGBT模块，上面那片薄薄的氮化铝或氧化铝陶瓷基板，既要导热快，又要绝缘好，还得与硅片热匹配。全球高端氮化铝粉体被日本几家巨头捏着，烧出来的基板热导率能到230W/m·K，我们追了二十年，现在勉强做到180，还是不稳定。
有件事特憋屈——国内某厂能把氮化铝基板平整度磨到0.01mm，但客户要0.005，多5个微米就不行。这5微米，牵扯的是整个研磨工艺的重构。你说气不气？

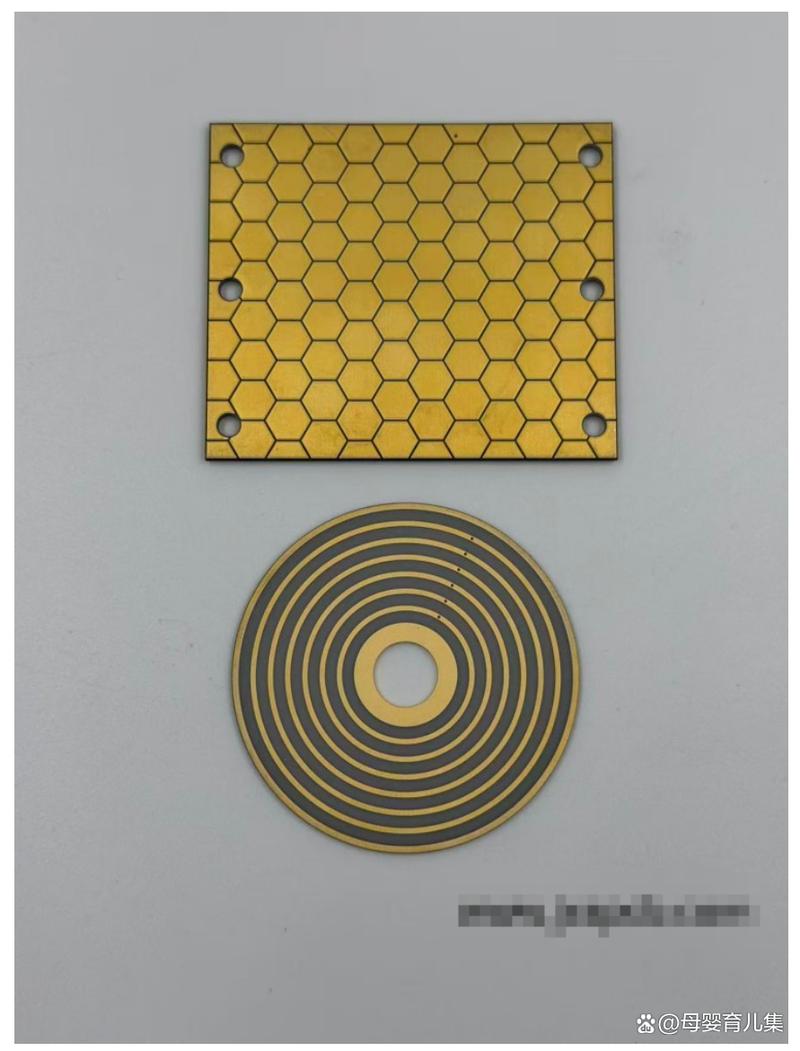

氮化铝陶瓷基板应用于IGBT模块散热
问：陶瓷那么脆，怎么做轴承？高速一转不就碎了吗？
答：哈哈，我第一次见也这么想。其实陶瓷轴承用的是氮化硅或氧化锆球，全致密化烧结后几乎没气孔。它的比重只有钢的40%，离心力小，反而适合极高转速——牙钻手机里那支涡轮，每分钟40万转，用的就是微型陶瓷轴承。关键是预紧力和保持架设计要匹配，否则边缘崩块。用对了，比钢轴承安静得多。
问：工业陶瓷和日用陶瓷到底区别在哪？成本差多少？
答：说白了一个是玩泥巴，一个是搞粉体工程。日用瓷只要烧出来不裂，画得漂亮就行；工业级则需要化学组成精确到ppm，干压或等静压成型，高温窑炉里精确控气氛。比如半透明氧化铝陶瓷管，需在氢气气氛里1900度烧透，电费都吓人，一公斤粉料价格是日用瓷泥的几百倍。可做出来用在钠灯灯管或激光器里，附加值也高得离谱。
新赛道上，中国陶瓷在突围
新赛道上，中国陶瓷在突围
聊点振奋的。这两年陶瓷3D打印增速很快，特别是光固化成型。苏州有家公司用光敏氧化铝浆料，打印出中空结构的生物医疗支架，内部分支流道复杂得不可思议，传统工艺根本做不出来。还有碳化硅陶瓷反射镜，用增材制造轻量化设计后，重量减了60%，将来放卫星上能省大笔发射费。
更接地气的是耐磨场景。选矿厂以前用高锰钢衬板，三个月就磨穿，换上氧化锆增韧氧化铝陶瓷衬砖，一年只磨损5毫米。虽然初次投入贵两倍，但算上停机损失……你猜老板最后选哪个？当然是陶瓷。凡长期算总账的地方，陶瓷往往能赢。
不过要注意——有些销售把“先进陶瓷”吹得天花乱坠，实际连三点抗弯强度都搞不清。买之前一定让对方提供疲劳实验数据，尤其在交变载荷下，陶瓷的优势和短板都很极端。
说到底，工业陶瓷正在从配角变成不可替代的关键材料。从火箭喷嘴到牙齿种植，从芯片到手表，它的存在感越来越强。下次再看见陶瓷，别只想到锅碗瓢盆——那只是它最不起眼的一面。
