硬说标准件都一样的人，估计没下过车间。就上个月，一条装配线上因为一个小小螺栓的氢脆，整个批次返工——损失几十万。标准件，从来就没那么标准。

标准件不“标准”，才是常态

你以为写着GB/T 5782的螺栓，拿过来就能闭眼拧？天真。同一标准号下，公差带可以从6g走到8g，材料从普碳钢蹦到合金钢，热处理硬度差个一两HRC都是家常便饭。更别提表面处理那一大坑——镀锌、达克罗、渗锌、电泳，耐盐雾时间能差出10倍。 各种表面处理的标准件样品 说实话，很多中小采购只看尺寸和价格。结果装上去，要么扭矩系数飘得离谱，要么用几个月锈得没法拆，要么直接脆断。这些事，干过非标设计的基本都吃过亏。 但为啥还叫“标准件”？因为基础连接尺寸统一。可统一归统一，性能、寿命、可靠性——全看供应商良心。 问：同样是M10×50的外六角螺栓，报价从几毛到几块都有，怎么判断值不值？ 答：先看材质报告。便宜货大概率用的就是普通碳钢，抗拉强度可能勉强到400MPa，给你标个4.8级都算客气。但真正需要强度的场合，比如发动机支架、液压法兰，起码得8.8级甚至10.9级，那材料得是中碳钢或合金钢，调质热处理到位。光材质一项，成本差好几倍。再就是精度：头部对边、螺纹通止规检验，小厂的回牙、乱扣，你拿卡尺量一圈能气死。还有出厂检测：扭矩系数测试、氢脆试验、盐雾试验——有单独报告吗？没报告的，风险自担。所以，价差背后全是实打实的技术和质量成本。

国产逆袭？不是吹，是逼出来的

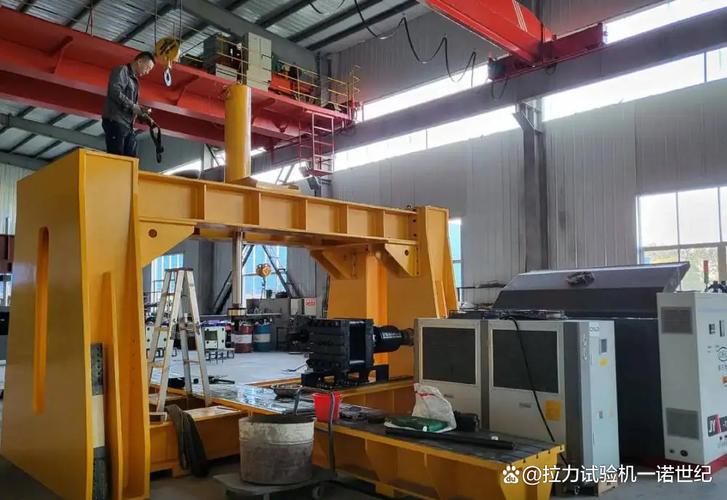

十年前，高端装备上的高强度紧固件基本被外资垄断。一台盾构机上万个连接件，进口的螺栓一颗能上百。现在呢？风电、高铁、核电，越来越多国产标准件拿了认证。某国产10.9级风电螺栓，疲劳寿命做到进口同行的95%，价格却只有一半——这数据不是我编的，是某个认证试验报告上看的。 风电用高强度螺栓疲劳试验 不过话说回来，一致性还是痛点。你拿一批国产最好的螺栓测，数据漂亮；可另一批次，可能扭矩系数就飘了！这就是管理差距。但进步是真的。比如不锈钢标准件，以前A2-70的经常断头，现在好多了，不少厂子用上了真空固溶，螺纹成型精度也上来了。特别在汽车底盘、电池包，国产防松螺母、自锁螺栓的份额涨得挺猛。 问：我们做出口设备，客户指定用DIN标准件，能不能用同参数的国标件替代？ 答：理论上，很多DIN和GB是等同或等效采用，比如DIN 7991对应GB/T 70.2，尺寸公差几乎一样。但咬文嚼字没用，关键看材料牌号和机械性能等级是否完全对应！比如DIN标准的8.8级，和GB/T 3098.1的8.8级要求一致，但客户认不认？有些欧洲客户只认有EN 14399认证的高强螺栓，就算你性能达标，没有那张纸，他就不接受。所以替代的前提是：拿到等同标准号，证明性能等级吻合，最好附第三方检测报告，再跟客户沟通。别自己悄悄换了，出了事你全责。

选型这件事，没人能帮你跳过的坑

选型这件事，没人能帮你跳过的坑 标准件选型，其实就三步，但每一步都有坑。第一，工况想清楚：振动多大？温度多高？介质腐蚀性？有没有氢环境？户外还是洁净间？想不全，后面全白搭。第二，标准查对细：别只翻机械设计手册，还得看最新修订。比如GB/T 5783-2016增加了细牙螺纹的优选，你还在用老标准，供应商可能直接告诉你没货。第三，样品一定要测：尤其关键连接点，扭矩-预紧力关系、振动松脱试验，该做就做。别信供应商的保证——自己测出来的数据才靠谱。 还有，别贪便宜用库存老料。有些库存螺栓放久了润滑涂层会变质，磷化层吸收水分析出氢，这都会导致装配失效。我见过一批装车螺栓，库存两年后扭矩衰减30%，拧紧全凭感觉，能不出事？ 最后的最后，一个垫圈都能毁掉一台泵。是真的，铜垫圈硬度没选对，高压下压溃，介质泄漏，整个泵头报废。这种故事，工业现场每天都在发生。所以别嫌标准件事小，它从来就不是小事。
