上个月在车间，我拿起一片碳纤维预浸料，手感冰凉，却有种说不出的兴奋。那东西轻得像纸，硬起来却能顶钢。说实话，第一次碰复合材料的人，大概都会愣一下——这么薄，能行？

后来证明，能行，但故事远没这么简单。复合材料，这四个字听着挺高科技，其实在工业圈子里已经扑腾几十年了。从玻璃钢到碳纤维，再到现在吵得火热的热塑性复材，工艺在变，痛点却像鬼打墙一样，绕来绕去还是那几个。成本、连接、回收，个个都是大坑。

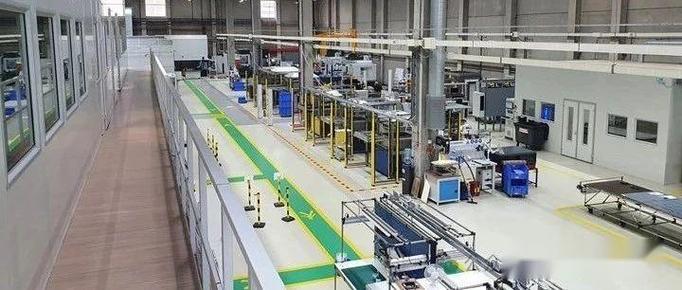

碳纤维复合材料车间手工铺层现场

碳纤维的梦幻与噩梦

谁会不爱碳纤维？比铝轻，比钢强，还不生锈。可惜，这玩意贵得简直让人想骂人。T300级的一公斤能到一百多块，还是大路货。更别提那些高性能的T800、M系列，价格能让人睡不着觉。在汽车圈，除了宝马i3当年搞了个碳纤维车身，还有谁敢这么疯？——哦，超跑不算，那是卖信仰的。

但贵只是入门坎。更头疼的是工艺一致性。我见过一家做无人机结构的厂，批次与批次之间强度差到15%！15%啊，这要搁金属件上早被喷死了。原因？铺层角度偏一点点，固化曲线差几度，孔隙率就上去了。偏偏这玩意又不像金属，做个热处理、回火就能调回来。它是一次成型，错了就是废品，烧都烧不掉——等下，烧得掉，但那就是另一场环保灾难了。

不过，这几年自动铺丝机（AFP）和自动铺带机（ATL）确实猛，算是把铺层这活儿从玄学拉回了工程学。可设备投入呢？一套像样的AFP系统，没个千万下不来。小厂看着流口水，大厂咬着牙上。

问：复合材料为什么这么贵？难道不能像塑料那样大规模生产吗？
答：嘿，还真不能。首先原丝就不便宜，聚丙烯腈原丝到碳纤维，中间要经过预氧化、碳化、表面处理一堆工序，能耗吓死人。其次，复材成型是热压罐或者模压居多，周期长，产能低。热压罐像个大高压锅，一次固化好几个小时，还不能断。你说短时间快速固化？也可以，但强度就可能打折。所以大批量、低成本的生产，目前只有片状模塑料（SMC）这种短切纤维增强的还行，可性能又上不去。这里是个死循环。

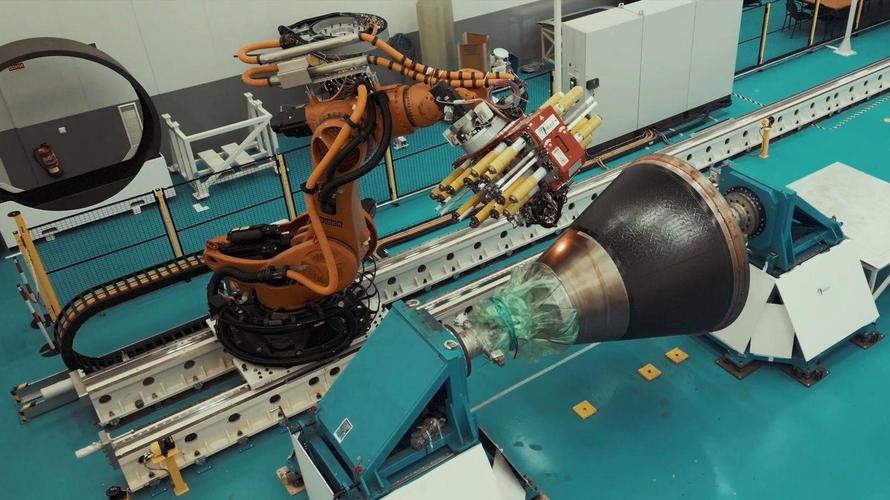

自动纤维铺放AFP机器人在铺层

当热塑性复材杀入产线

当热塑性复材杀入产线

热固性的毛病，想必各位都受够了：固化慢、不可逆、难回收。于是热塑性复材成了新欢。PEEK、PPS、PA6，这些基体材料本身就能当工程塑料用，加上碳纤维或玻纤，直接起飞！最大诱惑是——能焊接啊！ 不用打孔，不用铆接，超声波一上，几秒钟搞定。这对产线节拍来说，简直是革命。

但别急着高潮。热塑复材的浸渍比热固性难得多，熔体粘度大，要让树脂把纤维每根都包住，工艺窗口窄得像走钢丝。温度高一点树脂降解，低一点浸润不良。还得配套专门的加热、加压设备。我参观过一家做航空结构件的公司，他们上了一条全自动热塑生产线，结果前半年，废品率冲到40%！就是工艺控制没玩透。后来调好了，现在爽得很，可那段调试期，工程师掉了一半——压力太大。

不过话说回来，热塑复材在高端制造里确实开始落地了。空客A350的某些支架、机身连接角片，已经换成了碳纤维增强PPS，重量减轻，还省了紧固件。汽车领域更激进，有些电动车电池盒上盖，直接冲压成型热塑复材板，比铝合金轻30%，还能集成一些功能结构。

问：复合材料能焊接吗？不会被烧坏？
答：传统热固性复材不行，它一加热就分解，所以只能胶接或机械连接。但热塑性的完全可以焊。原理和塑料焊接类似，通过加热基体树脂到熔融状态，加压让两个零件融合。常用的有超声波焊、电阻焊、感应焊。只要控制好热量和压力，焊接强度能到母材的80%以上。碳纤维本身不导电？用电阻焊的话，得在界面铺一层导电的加热元件，比如不锈钢网。技术细节一大堆，但确实能干活。

回收：不能回避的终极问题

回收：不能回避的终极问题

聊复合材料，如果不提回收，那就太鸵鸟了。全世界碳纤维复合材料产量一年几十万吨，报废的、边角料、生产废料，大部分最终去了哪里？——填埋，或者更糟糕的，焚烧。你能想象吗？一种本意是减重节能的高端材料，最后变成大地和空气的负担，这讽刺得让人无语。

好消息是，商业化回收技术正在爬坡。热解回收、流化床回收，能把纤维从树脂里“剥”出来。但再生纤维性能下降是难免的，长度变短，表面有微小缺陷。现在一般只能用于非结构性用途，比如笔记本电脑壳、体育用品，或者重新粉碎后做短切增强材料。不过，最近欧洲有团队在搞闭环回收，用化学法让树脂解聚，回收单体和纤维，号称性能保留90%以上。如果真能规模化，绝对是行业地震。但成本嘛……你懂的。

还有个更直接的思路：干脆设计时就考虑回收。比如用可逆动态共价键的热固性树脂，加热了还能重新塑形或分解。听着很魔幻，但实验室里已经实现了，只是离车间还远。

说实话，复合材料这个行业，像极了一个浑身天赋但脾气古怪的天才。它能解决很多传统材料解决不了的问题，却自带一堆麻烦。我们这些搞工业的，跟它斗智斗勇了这么多年，仍然在路上。但也许正是这种不完美，才让每天的工作不那么无聊吧。
