干钣金这行，折弯这道工序——怎么说呢，看着简单，一脚踩下去就完事儿。真干起来全是泪。

前几天车间刚废了一批料。8mm的碳钢板，折出来角度偏了将近1度。客户的公差可是±0.5°。整批活全卡在质检。老板脸都绿了。一个劲儿问我：回弹你补偿了吗？模具间隙算了吗？材料批次差异考虑进去了吗？

说实话，这些我全都考虑到了。可偏偏就是出了岔子。后来发现，问题出在一个谁都没想到的地方——液压油温。室温28°C，油温飙到55°C，系统压力波动了。这一波动，顿位输出就不稳定，导致角度一致性全崩了。这你找谁说理去？

数控折弯机液压系统温度检测现场

材料变了，折弯逻辑也得变

材料变了，折弯逻辑也得变

现在干折弯，跟十年前完全是两个世界。过去用Q235，力学性能稳得一批。现在呢？客户动不动就指定S700MC高强度钢、铝镁合金、甚至钛板。这些材料回弹特性天差地别。同一块板，上午折和下午折，回弹量都能不一样——因为残余应力分布会随温度微妙变化。

有一次我用S500MC折一个U型件，CAE仿真明明给出15°的回弹补偿量。实际试模，回弹竟然只有11°。差异从哪来？我后来把板材送去做了XRD残余应力分析，发现这块板的轧制方向残余压应力比常规值高了30%。这玩意儿如果不在折弯前做应力释放处理（比如振动时效），靠单纯加大补偿角度根本没用。对吧？

❗ 还有一个坑：高强钢的最小折弯半径不能小。你按普通钢的经验值去干，外侧直接拉裂。比如4mm的S700MC，折弯半径起码要3倍板厚，否则纤维伸长率超过极限，就等着开裂吧。

模具这事儿，细节多到离谱

折弯模具的讲究，一般人觉得不就是上模下模嘛。真这么想就天真了。

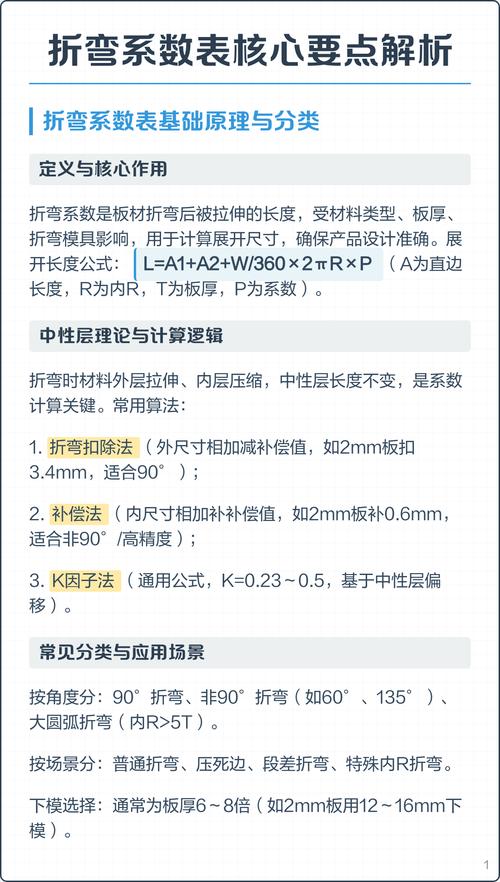

先说说下模V槽开口。行业里默认8倍板厚。但如果你折短边或者要压死边，这个规则就得打破。我用过6倍开口去折2mm不锈钢，成形效果极好，但模具磨损速度翻番。还有，V槽角度跟折弯角度的关系——标准是88°槽折90°角，留给回弹空间。但现在有些精密件要求90°±0.3°，你模具得用86°甚至84°槽，再配合精调行程。光这一点，没个三五年经验根本掌握不了。

上模的R角同样要命。理论上，折弯内R等于上模R。实际呢？材料会抱紧上模，内R往往略大于模具R。但你如果按这个去设计展开料，尺寸又可能超差。我在做1mm镜面不锈钢外观件时发现，上模R0.2实际折出R0.35左右——因为板越薄，反弹越轻，贴合度反而不如厚板。谜之现象。

精密折弯模具R角磨损检测投影仪

💡 这几年兴起的无压痕折弯技术，说是能完全消除工件表面划痕。听着美好？代价是模具结构复杂得要死，用旋转翻板或气囊式防压痕膜。成本翻几倍不说，对操作工调试水平要求极高。我们买过一套，刚开始良率只有60%，调了两个月才爬到95%。

自动化了，人的价值在哪？

自动化了，人的价值在哪？

现在到处都在谈折弯自动化：机器人上下料、在线角度测量补偿、自适应折弯。是不是意味着操作工要失业了？

问：全自动折弯单元到底能不能替代老师傅？
答：能替代一部分重复劳动，但核心难题还得靠人。比如，机器人抓手抓取窄长件时容易晃动，定位精度就不稳定。有一次我们自动线折一个1.5mm厚、长2.4m的铝型材，纯粹因为工件自重下垂了2mm，折弯线位置偏了0.3mm。后来是靠人工辅助支撑才解决。但凡碰到长薄件、异形件，人的判断和实时调整还是关键。自动化设备只能处理标准工况，生产现场的复杂性远超预设。

还有一道坎——回弹实时补偿。现在很多高端折弯机配了激光角度检测，能在线测弯曲角度，反馈补偿。但响应速度是硬伤。折弯速度开快了，系统根本来不及修正；开慢了，效率又低。我们在做不锈钢装饰条折弯时，发现一个诡异规律：用同品牌同炉号的板材，早班折出来的角度偏差分布跟晚班都有区别——环境温度影响润滑，间接改变了模具间隙里的摩擦系数。这事儿AI模型短时间学不会。

问：那所谓的“智能折弯机”到底智能在哪？
答：目前主要是参数记忆和快速调用。比如折不同程序时，自动切换模具库、调整托料高度、算出压力。但真正的“智能”——根据材料批次微调补偿、预判回弹离散度——还远着呢。我见过某大牌折弯机的“自适应折弯”功能，遇到高强钢直接歇菜，因为数据库里没这个模型。最后还是靠老师傅手动+0.2秒保压时间解决。所以啊，人机结合才是现阶段最优解。

✅ 实践建议：如果你也遇到批量折弯角度不稳，先测油温，再查模具磨损，最后怀疑材料。别一上来就调程序。

最后想吐个槽：行业里弥漫着一种“唯参数论”，总以为调好数字万事大吉。折弯是个系统工程，是人、机、料、法、环的交织。少一个维度，良率就上不去。干这行越久，越敬畏那些看不见的变量。
