第一次看旋压加工，我整个人是懵的——一大块金属圆板，被几个滚轮按着转，眨眼间就揉成了火箭头罩。这谁顶得住？

说实话，旋压这行当，没点经验真玩不转。十年前我刚入行，把第一根芯模干成麻花的时候，老师傅叼着烟，斜我一眼：“咋滴，你以为这是揉面团呢？”

到底什么是旋压？一句话讲清楚

简单说，就是把金属坯料固定在旋转的芯模上，用旋轮从旁边碾压，通过无数次局部塑性变形，让材料逐渐贴模，变成薄壁回转体零件。听上去容易对吧？实际操作——

全是坑。

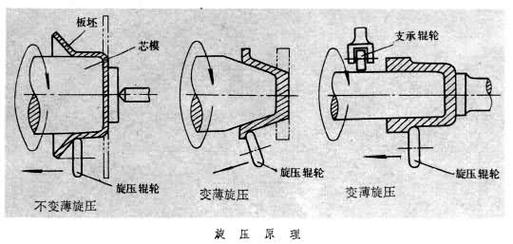

普旋和强力旋压完全是两码事。普旋只改变形状，壁厚基本不变，纯属玩几何变形；强力旋压就不一样了，壁厚减薄率动辄30%以上，材料流动性要拿捏得死死的。我见过有人把壁厚减薄率推到65%，出来的成品——炸了。字面意思，炸了。

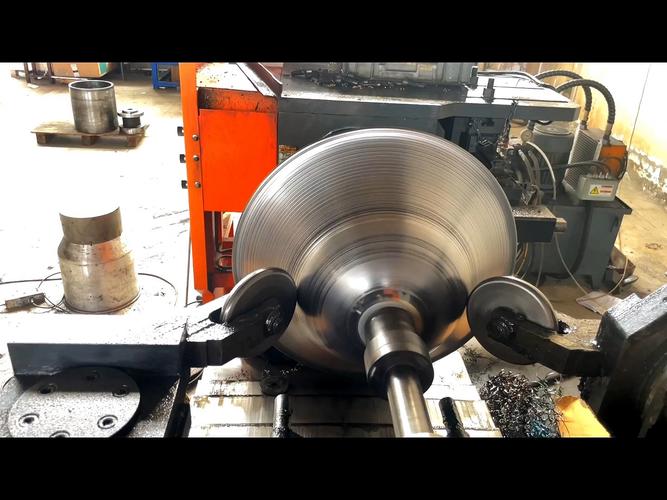

强力旋压加工薄壁管件现场

还有错距旋压，多旋轮前后错开，能把壁厚精度干到0.01mm级别。但这玩意儿调试起来简直反人类，一个旋轮进给没跟上，整个件就废了，材料直接起皱，皱得跟老太太脸似的。

旋压的核心痛点：起皱、开裂、回弹，还有那该死的芯模

旋压的核心痛点：起皱、开裂、回弹，还有那该死的芯模

你要问我旋压最怕什么？起皱，绝对是噩梦。坯料厚度选薄了一点，旋轮圆角半径搞大了，进给比恶心了，材料就在芯模上跳舞，波浪纹一路蔓延，最后直接叠起来。声音还挺好听，哗啦啦——像数钞票？

开裂更刺激。强力旋压的时候，切向拉应力突增，材料撑不住了，“砰”一声脆响。尤其钛合金、镁合金，脾气一个比一个大，温旋都救不了场。我当年废了一炉Inconel 718，哭都哭不出来。

回弹呢？看着精度做到了，旋轮一撤，件缩回去了。仿真的重要性就在这儿。现在我们都用Simufact Forming做有限元模拟，提前看应力应变，但也只是参考——实际干起来，总有意想不到的状况。

芯模设计是另一个大坑。你以为照着图纸车出来就行？脱模斜度、表面粗糙度、材料热膨胀系数……稍不注意，件卡在上面下不来。有一次我们硬是用液氮冷却加敲打搞了半小时，芯模报废。

数控旋压：老司机的新玩法

这几年数控旋压普及了，尤其重型旋压机，三旋轮、四旋轮联动，伺服控制，爽得很。但编程逻辑完全不同于普通CNC——你要考虑旋轮路径与壁厚变化的耦合，否则就是“看着走得好好的，一量尺寸全不对”。

我最近在试某国产重型旋压机，加工直径3米的封头，居然能稳定控制厚度偏差在±0.2mm内。😲 放十年前根本不敢想。不过软件还是薄弱环节，路径规划算法经常翻车，得人工干预。

大型数控旋压机加工球形封头

自动化上下料也上了，但说实话，对中小批量就是个噱头——调试时间够老师傅手工上料三回了。但对于大批量，比如汽车轮辋制造，旋压成形无人产线确实香。✅

旋压实战QA：你们最常问的那些破事儿

旋压实战QA：你们最常问的那些破事儿

问：旋压适用什么材料？铝的行不行？
答：问这个问题的，八成是刚入门。旋压几乎通吃所有金属材料，铝合金、铜合金、不锈钢、钛合金、高温合金，都能干。但每种材料习性天差地别。铝系列最容易，5052、6061随便玩，到了7075就得留神。不锈钢304、316还算老实，S32750双相钢就跟你耍横。钛合金必须温旋或热旋，否则分分钟教你做人。

问：旋压件精度能达到多少？能替代机加工吗？
答：想啥呢。旋压不是精密加工，别拿车削的标准来要求。一般圆度能到0.05mm以内已经不错了，壁厚均匀性±0.05mm算高水平。强力旋压内外表面粗糙度可以做到Ra0.8，但想要镜面还要靠后续抛光。替代机加工？不能。旋压的优势是省材料、流线连续、机械性能好，某些领域——比如高压气瓶、导弹蒙皮——是首选工艺。

问：旋压件起皱了怎么补救？
答：起皱？晚了，报废。所以预防才是关键。调整旋轮圆角半径、增大坯料厚度、降低进给比、改润滑……如果还不行，考虑中间退火消除应力。对了，有些深锥件可以先用普旋预成形，再上强力旋压，能缓解起皱倾向。

最后唠几句

最后唠几句

旋压这活儿，理论一堆，但本质上是个靠手感、靠经验、靠无数次失败堆出来的手艺。即使现在有了CAE、有了自适配控制，没个几年实操，连个简单的锥形件都旋不圆。

不过，当你看到一块硬邦邦的金属，在旋轮下像泥巴一样乖乖变形，最终变成完美的球体、筒体、鼻锥……那种成就感，真他娘的爽。💡

国内的旋压技术这些年进步神速，但高端领域还是依赖进口设备。希望再过十年，咱们自己的超精密旋压机也能站上第一梯队。好了，不说了，我要去调那台烂脾气的大旋压机了——又报故障灯了。
