干了二十多年电镀，有时深夜巡线，看着槽液翻滚，还是觉得这活儿像炼丹。你按配方来，溶液温度、电流密度、时间都卡得死死的，结果镀出来就是哑光、发雾、甚至起皮。气到拍大腿——但转过头一想，对，这就是电镀的魅力。它不跟你讲道理。

环保大刀落下，谁还在裸泳？

前些天，东莞又关了一批厂子。废水超标，直接封停。说实话，一点不意外。电镀废水里那点氰化物、六价铬，流出去就是生态灾难。过去有人偷偷排，现在环保在线监测，什么小聪明都没用。不是成本问题，是生存问题。 我们园区去年强制做零排放改造，膜处理+MVR蒸发，一套下来几百万。老板心疼得呲牙咧嘴，但没办法——隔壁没改的，现在已经转租了。

不过话说回来，这事儿倒逼出了不少新工艺。最近两年，无氰电镀、三价铬钝化的成熟度远超预期。以前觉得无氰镀锌不靠谱，盐雾试验过不了48小时，现在呢？某些配方能做到200小时不出白锈。❗当然，前提是前处理好、封闭剂选对。很多人栽在这上面，镀完看着亮闪闪，一到盐雾箱就露馅——问题往往不出在镀槽，出在槽前那几道除油酸洗。

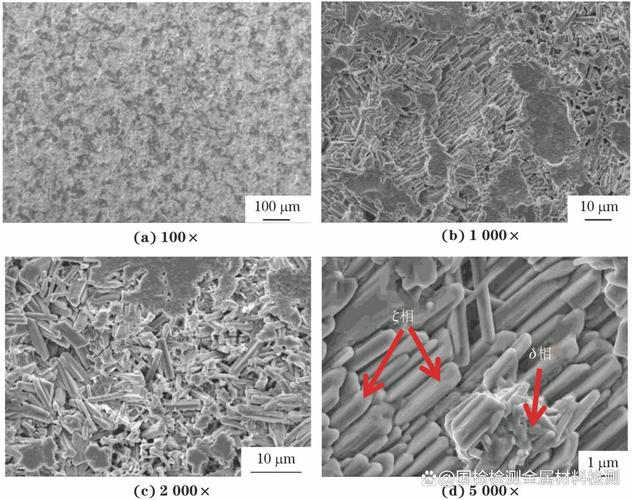

电镀无氰镀锌自动化生产线

问：现在无氰电镀真的能完全替代氰化电镀吗？

答：看产品应用。普通装饰件、小五金，无氰镀锌加三价铬钝化绝对够用，而且耐蚀性不比氰化差。但一些要求极高结合力、或者镀种特殊的——比如细长管内壁、复杂形状件的氰化镀铜打底，暂时还替代不了。不过研发迭代很快，基本每年都有新体系出来。如果你还在守氰化物，建议赶紧开始试样了，窗口期越来越短。

镀硬铬：老头儿还能打几年？

镀硬铬这玩意儿，又爱又恨。硬度高、耐磨、修复尺寸，液压杆、模具上离不开。可是六价铬毒性大，欧美已在限用，替代方案叫了十几年。热喷涂、堆焊、激光熔覆，各有各的毛病。成本吓死人不说，很多工况下，结合力和均匀性还是不如老电镀。所以说，硬铬这“老不死”的，生命力顽强着呢。

不过去年试了一种高速镀硬铬工艺，电流效率能到40%，普通只有15%左右。镀层更致密，还减少了氢脆风险。配合脉冲电源，简直是神器。✅ 强烈推荐给还在用传统硬铬的同行——别的不提，光废水处理负担就减轻一大截。六价铬雾抑制剂的用量也少多了。

硬铬镀层横截面显微结构

问：阳极氧化和电镀究竟怎么选？很多人分不清。

答：简单说，阳极氧化是让铝本身长出一层氧化膜，属于自带的“铠甲”；电镀是给基材穿一件“外衣”。前者不能脱离铝基体，后者可以给铁、铜、塑料各种材料穿上锌、镍、铬等等。性能取向不同：阳极氧化侧重耐磨耐候，装饰性强，还能着色；电镀则是提供不同的功能性——导电、防腐、装饰、可焊性等等。有个典型误入案例：有人给铝件镀锌，结果一进烘箱就起泡，因为铝上直接镀锌结合力极差，必须经过浸锌或化学镀镍打底，搞错顺序等于白干。

自动化浪潮下，老师傅还值钱吗？

自动化浪潮下，老师傅还值钱吗？

车间里的小年轻越来越少。招工难，逼着我们上自动化线。从前处理到镀槽到烘干，全由机械臂抓取，行车自动调参数。数据屏上实时跳动槽液温度、pH、电流密度。你以为老师傅要淘汰了？错了。机器最怕的就是“意外”——镀液老化导致的杂质积累，分析补加不及时，温控探头坏了还傻傻地走程序。老师傅看一眼镀层颜色，摸一下表面手感，就知道哪里不对。 这直觉，二十年泡出来的，机器学不来。

但也不是说新东西就不好。我最近迷上了数据分析，把历史生产数据导出来，发现5号镀镍槽每三天电流效率波动一次，结果一查，是整流器冷却风扇有时停转。要搁以前，得等出次品才满世界找原因。现在靠数据就能提前干预。💡 建议年轻从业者两条腿走路：既跟老师傅学手感，也学点传感器、物联网知识。未来十年电镀工艺员，既要闻得出二硫化碳的甜味，也要看得懂电流波形图。

深夜叨叨这么多，其实就想说：电镀这行，活下来不易，活好了更难。环保、品质、成本，三座大山压着，但空间就在夹缝里——新的预处理工艺、脉冲电源、自动化分析补加系统，一点点抠出优势。别怕折腾，这行当从来就不是给懒人准备的。
