镀上去的，不只是亮闪闪

干了十五年设备维护，最怕听到车间主任说：“那个轴又锈死了。”表面处理这活儿，说大不小，说小不小，但能直接要了生产线的命。去年有个注塑机哥林柱，镀铬层局部剥落，导致模具闭合不紧，废品率飙升。拆下来一看，基材都蚀出坑了。能怎么办？返厂重镀，停工一周，老板脸比镀液还绿。

严重锈蚀的工业设备轴

很多人以为电镀就是给金属穿件衣服。太天真了。实际上，镀层和基材之间那层结合界面，才是命门。结合不好，镀层越厚越容易崩。就像往墙上贴瓷砖，水泥没涂匀，看着平，一敲就空鼓。

镀液管理，那些工艺卡不会写的坑

前处理没弄干净？等着起泡吧。有一次新来的操作工图快，除油槽里随便涮两下就挂上去了。结果整批货镀出来全是麻点。硫酸铜镀液被有机油污污染，想救都救不回来，两万多块的药水全报废。说实话，我当时真想骂人。

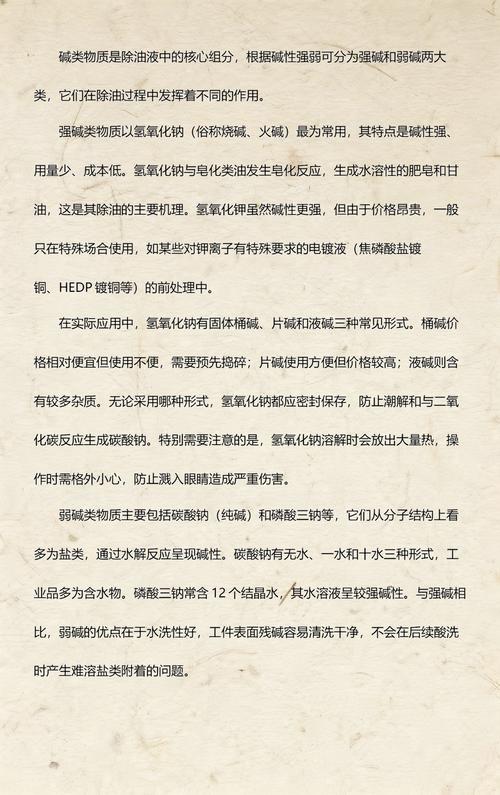

电镀前处理除油工艺操作

镀液成分分析是基本功，但很多小厂还停留在拿波美计比划的阶段。pH值、金属离子浓度、添加剂消耗量，这三大金刚得天天盯。尤其是酸性镀锌的氯化钾浓度，夏天蒸发快，不及时补，镀层就会发雾、发脆。❗️有次我调整光亮剂，多加了半毫升，镀出来的工件能当镜子照，但折弯90度直接爆皮——脆得跟薯片似的。所以控制，控制，还是控制。

问：镀层厚度不均匀，总是上厚下薄，怎么破？

答：这问题太经典了。首先检查阳极排布，阳极面积不够或距离工件太近都会造成尖端效应。其次，挂具设计是不是合理？有些厂用铁丝随便一绑就扔进槽里，电流分布能均匀才怪。💡建议引入辅助阳极或电流屏蔽，特别是对于深孔件。还有，镀液搅拌——别以为扔个气泵进去就行了，强对流区域镀得厚，死角区镀得薄。用阴极移动+循环过滤，比单纯空气搅拌靠谱。

环保紧箍咒下的生存之道

环保紧箍咒下的生存之道

干我们这行，谁没被环保查过？氰化物镀锌早就淘汰了，但无氰碱性镀锌初期故障率高得吓人。那段时间我几乎住在车间，整天调络合剂。废水处理更是个无底洞，含铬废水、含氰废水、酸碱废水，分质分流，破络、絮凝、沉淀、压滤……搞不好就超标。❗️去年隔壁镇的电镀园区，因为总镍超标被按日计罚，老板直接把厂关了。真不是开玩笑。

问：现在有没有既能满足环保要求，又能稳定生产的替代工艺？

答：有，但要砸钱。三价铬镀铬技术已经成熟不少，虽然颜色偏白，但用在功能性镀层上跟六价铬差距越来越小。另外，达克罗（锌铝涂层）这种非电解涂层，耐蚀性秒杀传统镀锌，而且完全没有氢脆问题。不过它那个涂覆工艺和固化温度对操作要求很高，小厂想上，先准备好掏空家底。

脉冲电源，是噱头还是未来？

前年行业展会上，到处都在吹脉冲电镀。什么镀层更致密啦，深镀能力提升啦。我当时觉得就是卖设备的搞概念。直到去年实在被PCB通孔镀铜的均匀性逼疯了，咬牙上了一台。你猜怎么着？表面处理效果确实不一样，同样厚度，孔隙率降了一个数量级。但麻烦也来了，参数组合多得要命——峰值电流、基值电流、占空比、频率……没有点物理化学底子的人，根本玩不转。我们工程师调了两个月才稳定下来。所以，技术是好技术，别盲目跟风。

说实话，做表面处理这些年，感触最深的是：流程可以SOP化，但经验这东西，永远藏在老师傅的指缝里。槽液有点发浑，他闻一闻就知道是添加剂分解还是铜杂质多了。这种本事，机器人学不来。

检测手段，你别以为不重要

镀完了就万事大吉？太天真。我们以前出口一批五金件到德国，客户抽检发现镀镍层厚度不足，直接整柜退货。运费加关税，赔掉半年利润。从那以后，我要求质检每批必须用库仑测厚仪至少抽10个点，记录存档。很多人嫌麻烦，但数据会说话。

使用库仑法测量镀层厚度的检测仪器

百格刀划结合力测试也是常规操作。还有盐雾试验，中性盐雾NSS，酸性盐雾CASS，看镀层耐蚀性。有一次供应商送的镀锌件，48小时盐雾就出红锈了，拿报告找过去，他还嘴硬说是我们前处理没搞好。后来用了金相显微镜看截面，发现镀层晶粒粗大，明显是添加剂比例失调。在事实面前才认账。

问：像盐雾试验这样的耐蚀测试，结果和实际环境有多大差异？

答：老实说，盐雾试验只是加速模拟，并不能完全对应真实寿命。比如镀锌件在海边可能半年就锈，但同批件在中性盐雾箱里能撑200小时。所以我们的做法是，根据客户产品的使用环境，定一个比标准更严苛的内控标准。比如出口到热带沿海的，我们会要求至少240小时无白锈。另外，周期浸润试验更接近实际，但成本高。总之，别指望一个盐雾箱解决所有问题。
