一提到热处理，你可能脑子里蹦出来的画面就是——师傅拿个铁块，烧得通红，然后“嗤”一声摁进水里。说实话，十年前我第一次下车间，看到的也差不多是这样。但如果你觉得热处理就这点东西，那真是低估了这个领域背后那些让人抓狂又着迷的细节。往往就是这样，越看似简单的操作，越藏着魔鬼。齿轮崩了、模具裂了、轴断了……追根溯源，十有七八都是热处理那步掉了链子。

不过话说回来，也不能怪外行有刻板印象。毕竟热处理不像CNC加工那样能直接“切”出形状，它是看不见摸不着的——你没法一眼看出一个零件内部的晶粒是细还是粗，应力分布得均不均匀。可偏偏就是这些“看不见”的东西，决定了零件是能用十年，还是三天就趴窝。

大型轴类零件淬火油槽现场

淬火：冷却速度里的生死局

说热处理，淬火永远是主角。但淬火不是越快越好，也不是越慢越好。这里面讲究一个“恰到好处的冷却曲线”。水冷快、油冷慢、聚合物溶液可调——选错了，要么开裂变形，要么硬度上不去。我记得有一次处理一批Cr12MoV冷作模具，图省事用了普通机油，结果HRC才五十出头，交不了货，整批重做，赔得肉疼。

现在很多高端产品都在用高压气淬，比如真空炉里用10-20bar的氮气或者氦气去吹。冷却速度能接近油冷，但变形量小得惊人，而且表面光亮，不用后续清理。这对精密模具、航空零件特别关键。当然，设备贵得多——但有些钱，省不了。

还有个容易被忽视的点：淬火前的预热。大件、复杂件如果直接进高温炉，热应力就能搞出裂纹。阶梯预热，甚至多次预热，不是多此一举。有经验的老师傅会拿着工件在炉门口晃一晃，凭感觉判断预热时间。现在有了热电偶和模拟软件，精准多了，但那种“手感”有时候仍然灵得很。

回火：韧性从哪里来

淬完火的零件，又硬又脆，像玻璃。回火，就是把这种“脆硬”变成“强韧”的魔术。温度、时间、次数，三个变量，排列组合无数。低温回火（150-250°C）保硬度，用于刃具、轴承；中温回火（350-500°C）得高弹性极限，弹簧离不开它；高温回火（500-650°C）就是经典的调质处理，获得优良的综合性能。

但别以为照搬参数就行。二次硬化现象、回火脆性区，都是坑。比如高速钢在550°C左右回火，硬度反而上升，因为析出了碳化物——这就是二次硬化，是好事。可某些合金钢在250-400°C、或者450-650°C慢冷后会出现脆性，这就得避开或者快冷。真是处处陷阱。

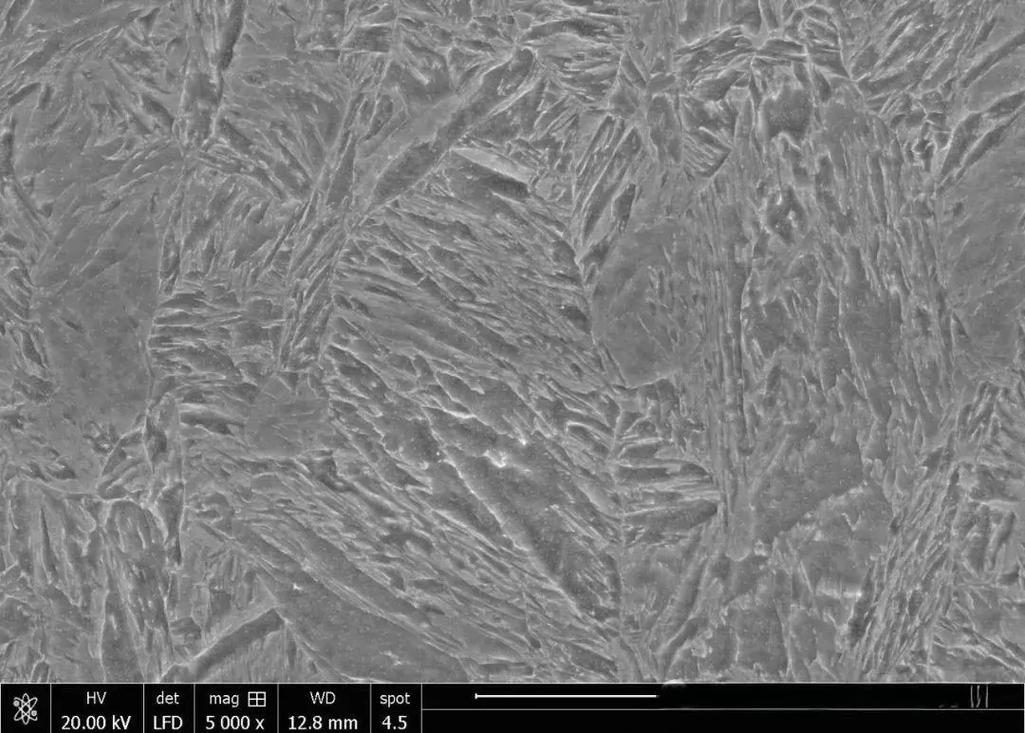

马氏体组织显微镜照片

💡 插一句：很多厂子把回火不当回事，觉得不过是“烤一烤”。温度偏差十几度、时间缩水几分钟，都是常事。结果呢？使用寿命大打折扣。之前跟一个做汽车半轴的厂家聊，他们把回火时间从2小时砍到1.5小时，结果台架试验寿命直接掉了30%。这种帐，算起来吓人。

表面硬化：给零件穿铠甲

表面硬化：给零件穿铠甲

不是所有零件都得整体淬透。很多时候，我们需要“外硬内韧”。方法就多了：感应淬火、渗碳淬火、氮化、碳氮共渗、渗硼……各有所长。齿轮常用渗碳，表面高碳马氏体，耐磨，心部低碳，耐冲击。氮化层更薄，但硬度极高，变形极小，适合精密件，而且耐腐蚀。

感应淬火这几年发展很快，尤其是大模数齿轮的沿齿廓淬火。以前是整体套圈加热，齿顶过热、齿根欠热，疲劳强度总差一截。现在双频感应、数控扫描淬火，能把硬化层精确控制到齿沟根部，效果提升明显。❗ 但要注意：有些设计人员盲目追求硬度，要求表面60HRC以上，却不考虑钢种和工艺可行性，结果就是开裂率飙升。

问：我的齿轮总是从齿根断，是不是渗碳层不够深？
答：不一定。断齿首先要看断口——是疲劳断裂还是脆性断裂。疲劳断裂可能和硬化层深度、残余应力分布有关；渗碳件齿根往往存在拉应力集中，如果磨削不当或使用中过载，裂纹就从那里萌生。有些情况下，增加渗碳层深度反而带来更大脆性风险。这时候不妨考虑改用淬透性更好的钢，或者改工艺为碳氮共渗（降低渗温，细化组织），甚至在渗碳后做强力喷丸，把表面拉应力转为压应力。一位瑞士的工程师跟我说过：“解决齿轮疲劳问题，一半工夫在设计，另一半在热处理车间。”

真空热处理与智能化的冲击

这几年环保压力下，真空炉几乎成了新线的标配。没有油烟、无氧化脱碳、变形小、自动化程度高。尤其对于模具、医疗植入物、航空零件，真空炉是品质的保证。但真空渗碳的过程控制远比气氛炉复杂，碳势依赖乙炔或丙烷的脉冲式注入，脉冲时间、扩散时间、总周期数，都得摸索。AI算法在这里找到了用武之地——通过实时监控CO浓度或红外分析，动态调整渗碳参数，实现精确的碳浓度梯度。

更颠覆的是，有的生产线已经整合了数字孪生。工件进炉前，先在虚拟环境中模拟加热、冷却全过程，预测变形量和硬化效果。这不仅仅是省钱，更重要的是缩短开发周期。以前试一套新工艺得撞好几次南墙，现在计算机先帮你“趟路”。当然，模型需要海量数据来训练，小厂还玩不起。

问：我们厂想上真空热处理，但投资太大，值不值得？
答：看产品。如果是量大面广的标准件，传统网带炉、多用炉依然有成本优势。但如果你做高端模具、不锈钢产品、或者对表面光洁度有极致要求，真空炉还真绕不开——产品卖得起价，品质稳定，客户更愿意买单。而且别忘了，真空炉的耗材成本低，不用渗碳剂也不用气氛调节剂，长期算账，不一定贵。不过我要吐槽一点：有些厂商吹嘘自家的真空炉“零变形”，那基本是忽悠。任何热处理都有热应力，设计补偿和装夹方式才是关键。

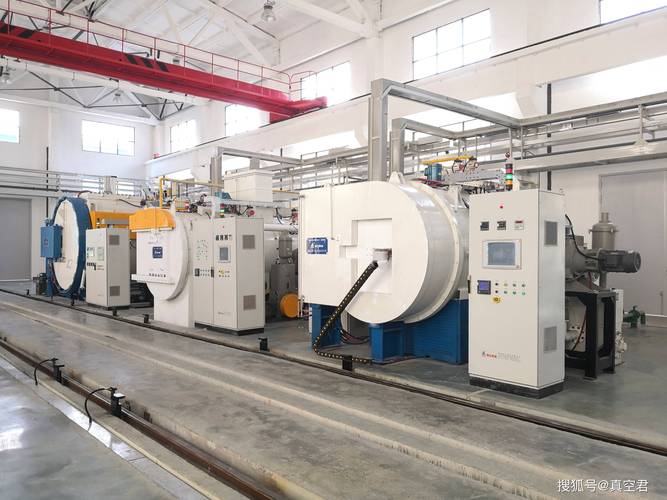

真空热处理炉内部结构

质量检测：别相信“感觉”

质量检测：别相信“感觉”

热处理后，硬度检测是最基本的，但光看硬度容易掉坑。硬度合格，组织可能不合格——过热、晶粒粗大、网状碳化物、残余奥氏体过多……这些都影响性能。所以金相检验是必须的，尤其重要件。有条件最好做EBSD（电子背散射衍射）分析，能看清晶粒取向、相分布。不过大多数厂子，还是靠显微镜和经验看铁素体、渗碳体，标准图谱对着比。

还有残余应力检测。X射线衍射法最常用，但设备贵。盲孔法经济，但对工件有损坏。超声法无损，但精度还在发展中。热处理后的残余应力，真是把双刃剑：表面压应力能提高疲劳寿命，如果错把拉应力留在表面，就是自杀。

说实话，干了这行越久，越觉得热处理像做饭——同样的菜谱，不同人做出来味道天差地别。设备、工艺、操作员，甚至天气湿度，都在影响结果。所以别再说“烧红了往水里一扔”了，这里面每一度、每一秒，都是学问。
