干了十几年工业采购，见过涂料这行太多坑。说实话，现在很多文章都在讲涂料技术，但真正落到实际选型——能把人逼疯。前几天还碰到个事，供应商拍胸脯说耐盐雾能到1000小时，结果200小时就起泡，我直接……唉，不提了。❤️‍🔥

工厂钢结构防腐涂料喷涂施工

从实验室到工地：涂料的性能差距有多大？

从实验室到工地：涂料的性能差距有多大？

实验室数据好看得不得了，什么耐盐雾1500小时、附着力0级，样板光滑得像镜子。可一到工地，温度不达标、湿度超标、表面处理马虎，出来的效果天差地别。前年一个项目，C5环境要求，按方案应该用环氧富锌底漆＋环氧云铁中间漆＋聚氨酯面漆，结果施工队为了赶工期，除锈等级差了两个级别，底漆跟铁板压根没结合好，半年就锈蚀了。我那个气啊。✅

问：为什么样板和实际施工效果差这么多？

答：样板是在理想条件下做的，恒温恒湿、除锈彻底、涂装间隔精准。而现场呢？钢构件表面有氧化皮、油污，甚至露点不对就开喷了，加上涂层厚度不均匀，干燥时间不够……涂层系统一旦某个环节掉链子，整体防护就崩了。所以我现在看产品，第一件事不是看检测报告，而是看它的施工宽容性——对环境、表面处理容忍度高的配方，才真有用。💡

教你一眼认出劣质涂料——师傅的私房经验

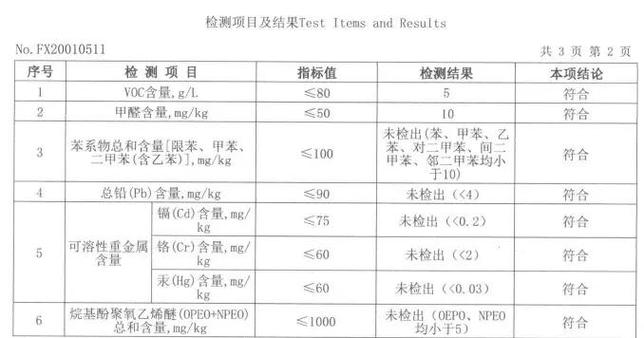

别信什么“进口品牌”、“原装正品”，假货多得很。有次我去库房抽查，打开桶一看——表面一层清液，下面全是硬块，搅拌均匀后颜色发乌，这摆明了是填料过多、树脂含量不足。还有更过分的，标签写“高固含”，实测固体含量不到60%，剩下全是廉价溶剂，VOC还超标。❌

我有几个土办法：开桶闻，好涂料有淡淡的树脂味，劣质的一股刺鼻香蕉水味；刮细度板，用刮板细度计一测，颗粒多、细度差，漆膜肯定粗糙；看拉丝，搅匀后提起来，丝长均匀的是好货，断得快又有疙瘩的赶紧退库。这些窍门，书上学不到，全靠这些年吃亏吃出来的。

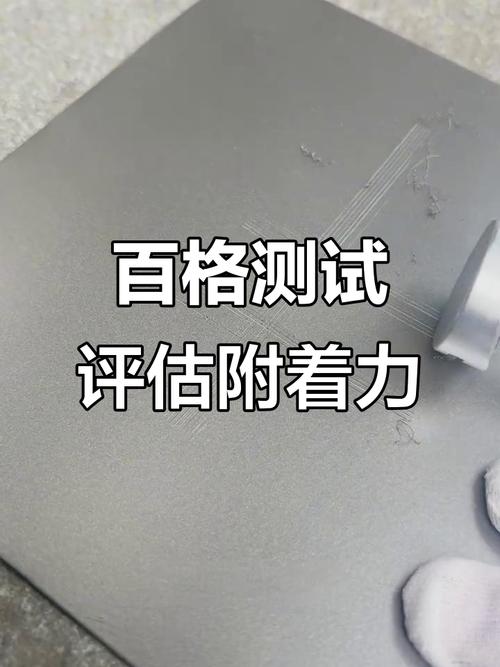

涂料附着力划格法测试

问：环氧富锌底漆为什么这么贵？便宜的能不能用？

答：这问题问得好。环氧富锌底漆是重防腐的基石，锌粉含量通常要≥70%（干膜），才有阴极保护作用。但有些厂家用锌含量不足的假富锌，甚至拿高岭土、滑石粉充数，价格是低了，可涂层跟普通防锈漆没区别，一划伤就锈蚀蔓延。贵就贵在锌粉成本和配方稳定性。记住：干膜锌含量低于50%的，别叫富锌，连标准都不符合，用了就是给钢结构埋炸弹。❗

2025年涂料采购的新变化，不知道就亏了

2025年涂料采购的新变化，不知道就亏了

这两年环保政策压得紧，好多地方溶剂型涂料被禁用，逼着企业转水性化、高固含、无溶剂。起初我也抵触，觉得水性漆性能不行，但试过几款双组份水性环氧后，刷新认知——耐盐雾能突破800小时，施工更安全，综合成本反而降了。为什么？因为不再需要稀释剂，火灾风险降低，废气处理设备也能简化。💡

另外，数字化工具也在改变采购。现在有些大厂配套的智能调色系统和剩余量监测装置，能实时反馈涂料用量和膜厚，避免浪费。虽然前期投入高点，但对大批量项目，一年省下的材料费够买好几套设备。✅

问：环保风暴下，溶剂型涂料是不是不能用了？

答：不能一刀切。确实，很多城市强制采用低VOC涂料，比如水性、粉末、UV固化，但一些特殊工况——比如化工厂强腐蚀区、高温设备——溶剂型仍不可替代，因为它的渗透性和耐化性目前还难以超越。关键是合规使用，做好废气收集处理，报告齐全就没事。我建议：新项目优先评估水性或高固含，老线改造若实在换不了，就找有资质的供应商，别碰三无产品。⚠️

最后唠叨一句：涂料这行，三分产品七分施工，别光盯着单价，全寿命周期成本才是王道。多去现场转转，跟老师傅聊聊，比坐在办公室看参数靠谱得多。这行业水太深，一不小心就交学费，但愿我说这些能帮你省点钱。😉
