干了十五年工业涂装，最烦听到的一句话就是：“拿瓶强力胶过来，什么都能粘。”

能粘个鬼。

去年车间新来的实习生，用瞬干胶粘PP塑料的防护罩——不到半小时，胶层脆得跟薯片一样，一掰全碎。这孩子还委屈：“瓶子写着万能胶啊……” 唉。

所以今天想写点实在的。不是教科书，是这些年真金白银换来的教训。关于胶粘剂，水太深了。

选型第一步：看基材，别信“万能”

任何不谈基材的粘接建议，都是耍流氓。金属、塑料、橡胶、玻璃……不同材料，表面能差异巨大。比如：

• 多孔材料（木材、混凝土）：需要有一定渗透性的胶粘剂，如环氧树脂。
• 低表面能塑料（PE、PP、PTFE）：普通胶根本不浸润，必须等离子处理或专用丙烯酸结构胶。
• 弹性体（橡胶、硅胶）：柔韧性好的聚氨酯胶是首选，否则一振动就开。

当然也有通用性强的。比如改性硅烷密封胶这几年很火，号称“免底涂粘接一切”……但实际用在PC板上还是偶尔发白。所以别懒，做试片！

金属与聚丙烯塑料粘接的胶粘剂选型对比实验

问：不锈钢和PP材质怎么粘？是否需要特殊处理？

答：噩梦组合！不锈钢光滑致密，PP更是出了名的难粘。直接胶粘基本没戏。标准工艺：先用丙酮擦拭不锈钢，再用等离子火焰处理PP表面（提高表面能），然后双组分丙烯酸结构胶快速压合。如果没法预处理——悄悄说——可以用特种压敏胶带过渡，但不保证长期可靠性。别问我怎么知道的，一个热水管路接头漏了三个月才找到真因。

环境因素才是隐藏杀手

很多人只关心“粘得牢不牢”，却忘了问问：这粘接位点在什么环境工作？

去年帮一家电池厂做产线改造，输送带挡板用错了胶——原本用的普通环氧，耐温才80℃。结果高温极片一烫，软化脱胶，差点酿成停机事故。后来换成双组份聚氨酯，耐温150℃还带韧性。成本是高了，但值。

还有化学品接触。比如切削液飞溅的场合，选丙烯酸胶就要慎重，容易溶胀。不如用厌氧胶或耐介质的环氧胶泥。

湿度更是隐形炸弹！有款UV固化胶，实验室性能完美，一到南方梅雨季，固化后表面汗珠状水珠，强度掉一半。查了才知道，湿气抑制了自由基反应。😤 后来加了除湿装置才解决。

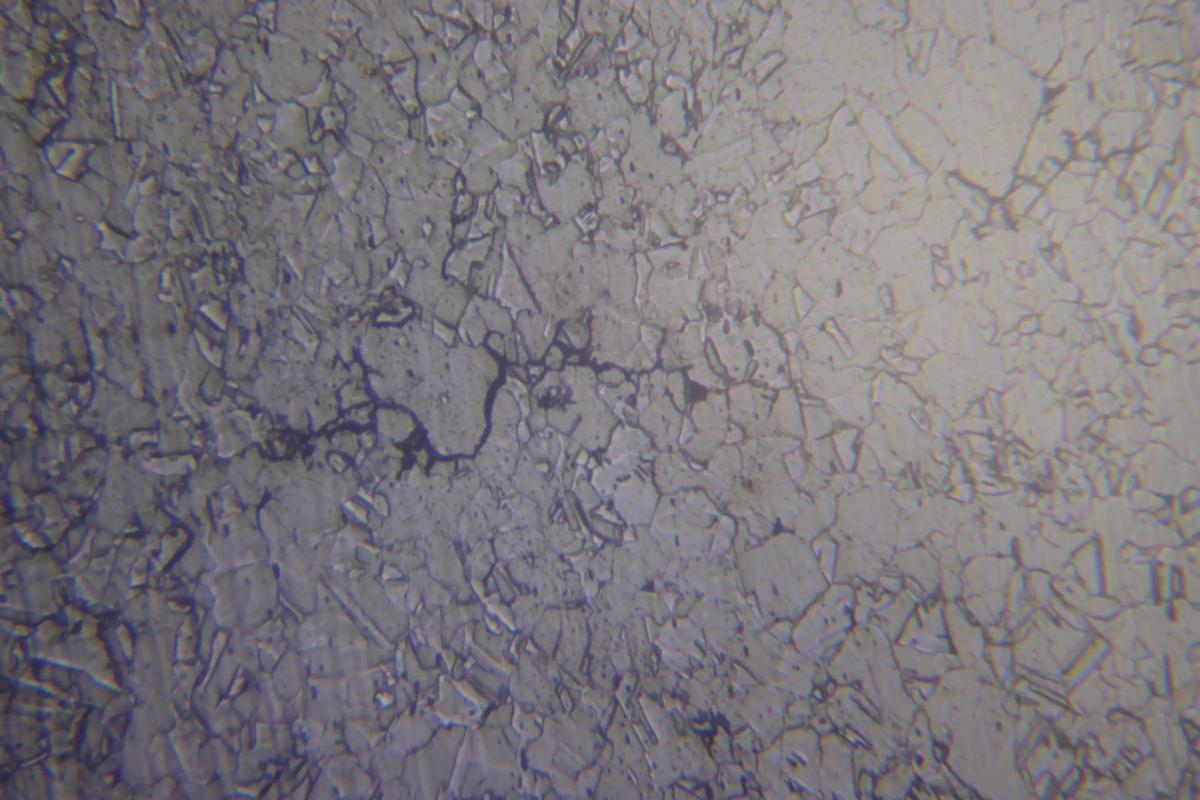

高温高湿环境下胶粘剂失效的微观裂纹图

问：户外设备粘接，胶粘剂老化的主要表现是什么？如何选型？

答：老化三件套：黄变、龟裂、粘接力下降。紫外线和温度交变是元凶。如果要求透光（比如太阳能板封边），选脂肪族聚氨酯或有机硅胶，耐黄变优异。非透光场景，可添加紫外线吸收剂。另外，硅酮结构胶在户外应用很成熟，但注意施工温度，低于5℃固化极慢。别在冬天硬干，会后悔的。

工艺决定成败：操作时间与固化方式

选胶时，光看性能表不行，还得合自己的生产节拍。

手工线，操作时间（pot life）要留足。有的双组份胶混合后10分钟就开始凝胶，工人手忙脚乱。自动化点胶就无所畏，但需要流变学特性稳定，不然胶嘴堵得你怀疑人生。

固化方式更是五花八门：

• 湿气固化：靠谱，但慢。适合大间隙填充。
• 厌氧固化：只适用于金属螺纹锁固，缺了金属离子就不干。
• UV固化：秒干！但必须能透光。近年来出现了UV/可见光双固化胶，兼顾阴影区。
• 热固化：环氧类为主。要烘箱，能耗不小，但粘接强度没的说。

说实话，我现在越来越倾向用混合固化型胶粘剂，比如UV+湿气、热+湿气。先快速定位，再后固化达到全强度，生产效率和质量都有保障。💡

最后唠叨一句：别迷信参数表。同样的胶粘剂，在不同基材、不同环境下的表现天差地别。最笨也最有效的办法——拿实际工件做破坏性测试。测剪切强度、剥离强度、耐老化……数据不会骗人。

行了，就扯这么多。接着去盯那边的新产线了，今天试用的那款低气味丙烯酸胶希望别再熏得人头疼。🤞
