去年拆了一块废弃的交换机，主控芯片上印着熟悉的logo，但旁边那颗不起眼的电源管理IC——居然是从未听过的一家国内小厂。说实话，那一刻比看见麒麟9000回归还让人愣神。就是那种……怎么说呢，你以为战场只在旗舰手机SoC，其实早就渗透到每个角落了。

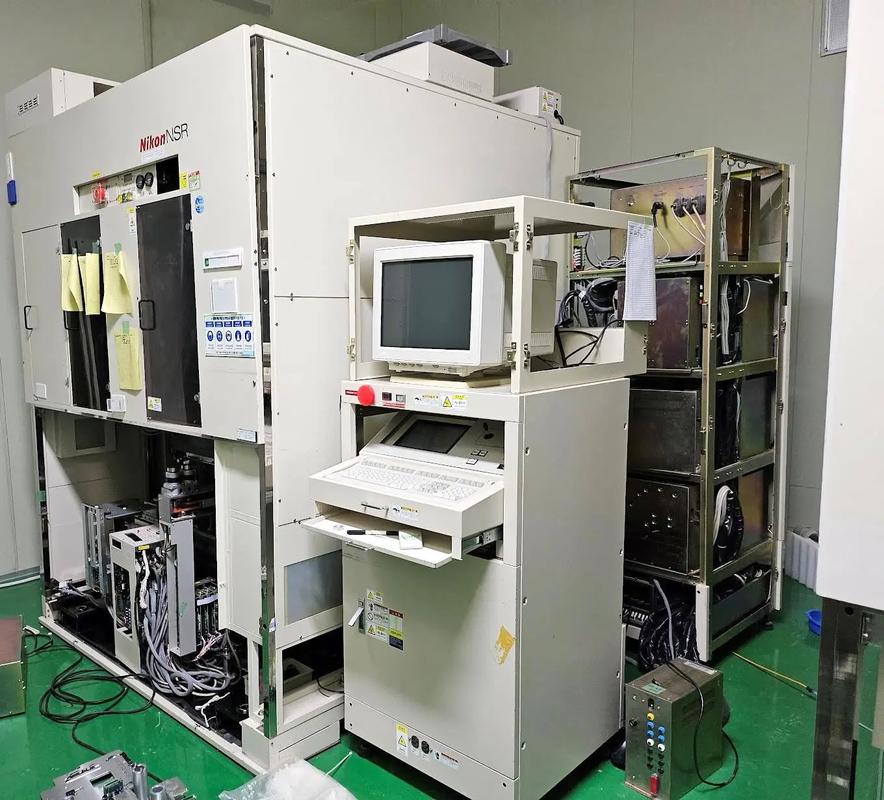

半导体芯片特写 光刻机晶圆

半导体的故事，往前倒几十年，像极了一部草莽年代剧。德州仪器的工程师基尔比用手工锗片搭出第一块集成电路时，他大概没料到这玩意儿日后能装进几万亿个晶体管。仙童八叛逆出走，Intel跟微软组建Wintel联盟，台积电开创纯代工模式——每一步都踩在偶然和必然的交叉点上。现在呢？设备、材料、EDA、设计、制造、封测，产业链拉得像卷尺那么长，任何一个环节崩掉，全球终端都得打喷嚏。

最近跟一搞分布式计算的朋友聊天，他忽然问：你知道现在先进封装疯成啥样了吗？CoWoS产能排到2026年，台积电的工程师快被NVIDIA、AMD的电话打爆了。一边是AI算力饥渴，另一边是芯片面积快撞墙——光靠缩晶体管不灵了，只能在封装里做文章。把HBM内存和计算Die堆在一起，硅中介层走线细到微米级，散热和信号串扰怎么解决？全都是让人失眠的问题。

EDA工具：被卡在“设计”这个根节上

你可能觉得，设计芯片无非就是画版图。错。7nm工艺的布线，要同时考虑时序、功耗、面积、信号完整性——变量多到爆炸。都用C++写的算法，但老美的三大家（Synopsys、Cadence、Mentor）就是能让你跑不出绕线。去年有个做矿机芯片的朋友私下跟我吐槽：全流程的license费，比他们的流片成本还高！而且说断供就断供，跟掐脖子似的。

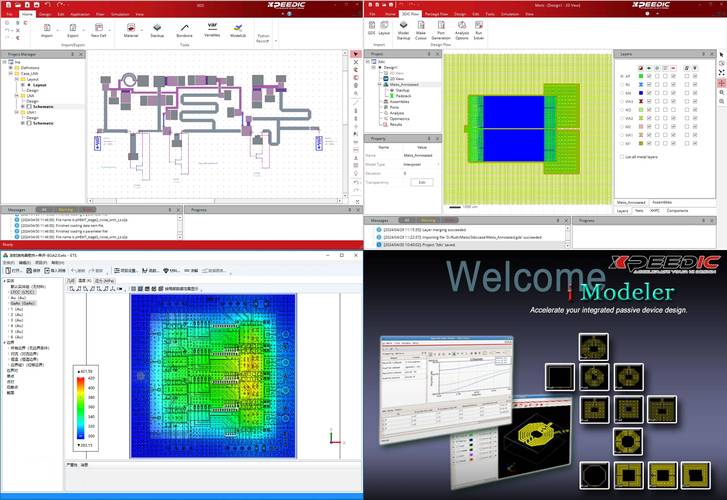

EDA软件芯片设计界面 仿真分析

国内不是没替代品，华大九天、芯华章，名字都挺响亮。可实际用起来……举个例子，仿真速度差一个数量级，迭代周期就拉长好几倍。芯片这东西，慢一步市场就没了。所以很多小团队宁愿偷着用盗版，也不愿切国产——现实就是这么赤裸裸。

问：模拟芯片和数字芯片，到底哪个更难被卡？

答：这问题问得好。很多人觉得数字芯片高不可攀，其实模拟芯片才是真正的暗坑。数字芯片可以用自动化工具，只要突破工艺节点，靠堆晶体管总能冲性能。模拟呢？它处理的是真实世界的连续信号，噪声、线性度、功耗……每一项都考校团队的经验和直觉。一个优秀的模拟设计师，得靠十年时间“养”，比大熊猫还稀罕。美国TI、ADI积累了几十年，专利墙厚得跟防核掩体似的。国内做模拟，往往不是设备卡，是人和IP卡。而且模拟芯片单价就几毛美金，但缺一颗，整块板子就废了——这种基础元器件上的垄断，才是最隐蔽的杀手。

半导体设备：光刻机不是全部，但没它不行

半导体设备：光刻机不是全部，但没它不行

提到设备，大伙儿眼里就只剩ASML的EUV光刻机了。13.5纳米波长的极紫外光，打一次锡滴产生等离子体……确实是人类科技树的塔尖。可你去看看中微半导体的刻蚀机，或者北方华创的PVD、CVD设备，其实已经在晶圆厂里跑了好几年了。有个段子说，国内某存储厂搞国产替代，刻蚀环节用国产，良率掉了一截；再用国产清洗机，又掉一截；最后发现，连阀门和密封圈都得进口——一个PPT里不介绍的配件，就能撂倒一条线。

问：第三代半导体材料碳化硅（SiC），是不是弯道超车的机会？

答：是机会，但不是童话。SiC衬底长晶比硅难太多，温度高、时间长、缺陷控制让人抓狂。科锐（现在是Wolfspeed）搞了三十年才把良率提到能赚钱的水平。国内山东天岳、天科合达这两年确实起来了，但下游客户认不认？车企要的是稳定供货，一丁点衬底微管缺陷，模块就炸给你看。何况现在意法、英飞凌都在扩产，价格战已经开打。超车？先别翻车再说。

“去美化”与“去A化”：流片里的政治

说个最新实践。一家做AI加速芯片的苏州公司，本来用台积电12nm，去年突然收到通知：涉及美国技术的产线，需要额外审查。他们连夜把设计迁移到三星的8nm——流片费直接翻一倍，还得重新改IP、换接口。工程师那阵子骂骂咧咧，但没辙。更微妙的是，他们怕三星也靠不住，又在中芯国际备了一套方案，可中芯的产能……懂的都懂。

这背后是全球化裂痕在芯片上的投影。以前Fabless只管设计，投片给台积电，封装回来测一下，齐活。现在得先看EDA能不能用、IP核有没有地雷、晶圆厂机台有没有美国部件——每个环节都像扫雷游戏。芯片法案、出口管制、实体清单……这些词离普通工程师太远了，直到工资卡里的涨薪停了，才发现整个行业都在瑟瑟发抖。

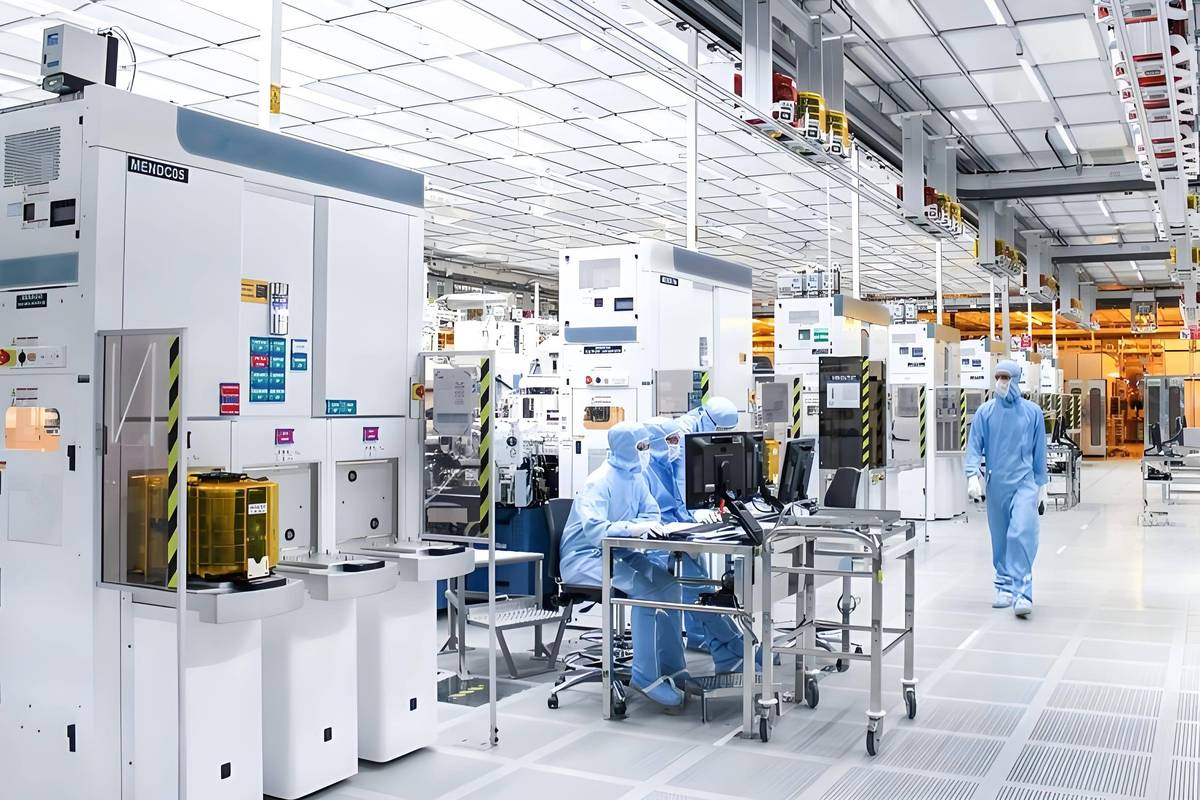

半导体晶圆厂车间 自动化生产

但人总有倔劲。去年深圳有个做MEMS传感器的团队，直接用国产的磊晶片、国产的溅射台，靠手动调工艺参数，愣是把噪声指标追平了博世。他们老板跟我聊起来，眼睛发亮：“以前觉得不可能，那是被‘必须用进口’的思想钢印锁死了。”话挺狂，但让人心头一热。

不过话说回来，乐观归乐观，基础研究上的欠账不能不认。半导体物理、材料化学的论文发了不少，真正落到产线上的有几篇？学校里还在用十几年前的TCAD版本，学生没见过真正的流片流程——产学研这条沟，比想象的要宽。我曾参观一个高校的微纳加工平台，光刻胶居然是过期的，理由是“经费买不起新的”。那一刻真的，想发火又不知道该朝谁发。

写这些不是为了贩卖焦虑。半导体这东西，就像砌墙，少一块砖都不行。你可以恨它烧钱、恨它周期长，但正是这些密密麻麻的晶体管，托住了整个数字文明。下次当你对着手机刷短视频时，不妨想想它里面那枚指甲盖大小的芯片——它可能辗转了几个大洲，塞满了几代人的心血，才让你看见了这条内容。未免有点魔幻，对吧？
