那天半夜接到电话，说注塑机液压站漏油，产线全瘫了。赶过去一看——就一个巴掌大的O型圈，烂成一滩黑泥。真的，我见过太多因为一个小胶圈毁了一锅粥的案例。几十万的停机损失，只是因为省了那几毛钱的材料钱。橡胶这玩意儿，不懂的人当它是白菜，懂了才知道全是学问。

橡胶的种类和那点破事

先泼盆冷水：没有万能橡胶。天然橡胶弹性好，但碰上油和臭氧就完蛋。丁腈橡胶耐油，可高温下软得像口香糖。氟橡胶？牛气冲天，价格也牛——而且低温性能极差，零下十几度就硬成石头。我们车间以前一老师傅，非要用硅胶做油封，说弹性好，结果一周就溶胀报废。这种事你没法说理。选材，得看介质、温度、压力，还得看人家是不是偷工减料混炼了。

合成橡胶家族庞大，EPDM三元乙丙特别适合户外、耐候，但怕油。氯丁橡胶平衡一点，耐候又阻燃。还有氢化丁腈，比普通丁腈贵，耐温高得多。说实话，大部分采购只看价格，参数表上的“建议使用温度”基本被无视。出事了才拍大腿。

不同橡胶材料耐油耐温性能对照表

硫化：决定命运的那几分钟

橡胶不经硫化就是生胶，强度极低。硫化之后才撑得起骨架。这个过程，温度、时间、压力，差一点就废了。欠硫——弹性和强度不够；过硫——直接脆化。有些小厂为了省电，硫化时间缩水，产品外观没毛病，装机几天就烂。我们在广东有个供应商，那硫化机老旧得掉渣，温度均匀性差，出来的密封件硬度忽高忽低。后来逼着他们换新设备，加了实时温度监控，品控才稳定。

现在有些高端线开始用全自动平板硫化机搭配AI参数优化，将波动控制在±1℃内。但普及还远得很。大部分厂子还是在凭经验，老师傅说好了就是好了。

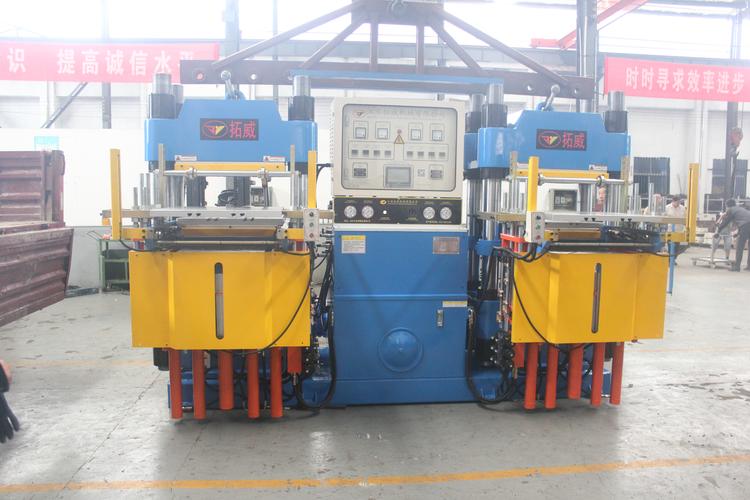

工业平板硫化机现场作业图

智能橡胶？别被概念忽悠

智能橡胶？别被概念忽悠

这几年展会老出现“智能橡胶”，又是自愈合又是传感器嵌入式。技术是有，德国搞出过能感知裂纹的密封件，国内某大学也做了可自我修复的聚氨酯弹性体。但产业化？早着呢。成本吓死人，稳定性也堪忧。我上个月试了一款所谓的自修复丁基橡胶垫片，实验室数据漂亮，实际装机在脉冲油压下，修复效率连30%都没到。噱头居多。不过，纳米填料改性倒是真的渐入佳境。添加了石墨烯的橡胶，耐磨提升40%，导热性也好了，在动态密封上很有前景。就是价格还偏高，看怎么看账了——频繁停机换件的人力物力，远不止那点材料差价。

问：为什么氟橡胶密封圈在高温下还是会漏？
答：因为很多所谓的氟橡胶，填料含量太高，或者硫化不充分。纯氟胶价格每公斤几百块，有些厂往里掺硫酸钡，耐温能直接掉一个档次。还有安装沟槽设计不当，预压缩量不对，高温膨胀后抱死或挤出。漏油不一定是胶的问题，是系统设计问题。

问：如何检测采购的橡胶件质量？
答：肉眼看不准。必须上设备：硬度计打点，至少测5个取平均；拉伸试验看拉断伸长率；热老化试验模拟工况，看材质退化。简易法：用指甲掐，回弹快的一般交联度合格；泡溶剂，看溶胀率变化。最靠谱还是找有资质的第三方检测，比如上汽检。别信供应商自己出的报告，水太深。

别再犯傻了，说说选材底线

我说点大实话。低压水暖，EPDM足够，别追氟胶。高温油路，老老实实上AEM或氟硅橡胶。气缸密封，聚氨酯耐磨，但要考虑水解。食品级？必须过FDA，硅胶是首选，但强度牺牲大。成本敏感的量产件，尽量用NBR丁腈，但一定明确温度边界。弹性体不是越软越好，密封带是靠过盈量工作的，软趴趴的根本封不住压力。

另外，贮存也得长点心。橡胶怕紫外线、怕臭氧，仓储不当，密封件还没用就裂纹了。我在东北见过一公司，把O型圈堆在室外雨棚下，夏天暴晒冬天冰冻，这要不失灵才有鬼。

时代在变，材料也在进化，可基本原理还是那些：搞清楚介质、温度、压力，舍得成本，盯着工艺。一句话——对橡胶多点敬畏，产线就会少点惊吓。
