上个月去一家新能源车企的焊装车间，看到一排蓝色的激光焊接机器人正在焊电池托盘。那速度——啧啧，秒杀传统弧焊几条街。但你知道吗？旁边一台机子刚停，工程师蹲那抠焊缝呢。有气孔。又得调参数。 我其实特别想吐槽：很多人把激光焊接吹得神乎其神，好像一上激光就什么问题都解决了。呵呵。

熔池里的那些不省心

激光焊接速度快、热输入低、变形小，这都知道。但飞溅呢？特别是高功率激光焊铝合金的时候，噼里啪啦的，像放鞭炮。飞溅一多，表面质量就毁了，还得后续打磨——费时费力。 有一次我们焊汽车B柱热成型钢，加了镀层，结果锌蒸发引起大量气孔。整个工艺窗口窄得令人发指。你说怎么办？调激光功率、焊接速度、离焦量……来回试，试到怀疑人生。 熔深不稳定也是头疼的事。尤其是拼缝间隙大于0.1mm时，激光光斑就那么点大，稍微对中不好，焊缝要么未熔合，要么塌陷。现在好点的都用焊缝跟踪系统，但成本又上去了。 激光焊接热成型钢气孔缺陷放大图 说实话，这两年国产激光器进步飞快，6kW、12kW甚至更高功率的连续光纤激光器都白菜价了。不过，设备是便宜了，工艺Know-how还是门槛。一堆参数匹配：送丝速度、保护气体流量、焊丝干伸长……一个不对，质量就崩。

手持激光焊接：方便，但别乱来

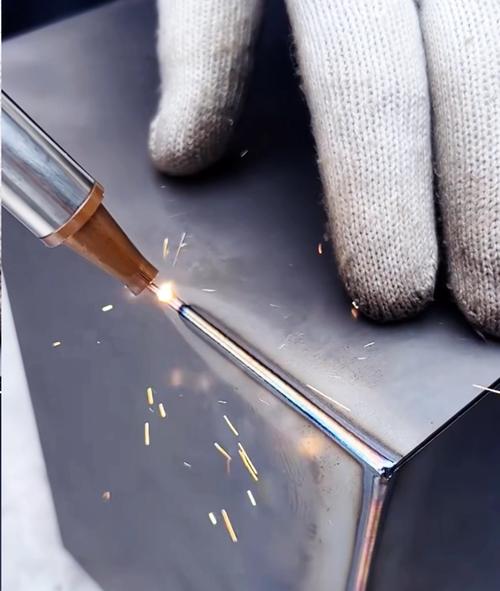

手持激光焊接：方便，但别乱来 最近手持激光焊真是火了。广告打得到处都是：“会拿枪就会焊”。真的吗？我见过一个钣金厂老板，买了两台手持焊，让普工简单培训就上岗。结果呢？一堆虚焊、焊穿。老板还怪设备不行。兄弟，手持焊是简单，但也是激光啊，安全规范、工艺参数、操作手法一样不能少。 而且，手持焊看着光鲜，实际熔深控制全靠手感。不像机器人焊，有实时监测。所以，焊焊薄板没问题，稍厚一点的或者受力部件，还是要慎重。别被短视频里那些“一枪搞定”的演示给忽悠了。 保护气也关键。手持焊枪头一般带侧吹保护气，有些人为了省气，开得很小，或者气路漏气。结果焊缝氧化，颜色乌漆嘛黑。还到处问：为啥我的焊道不亮？废话，没保护好呗。

两个实际问题，一次说透

问：我们做不锈钢橱柜，用激光焊接后发现焊缝背面有氧化，怎么解决？ 答：背面氧化是背部保护没到位。激光焊接是单面焊双面成型，高温下不锈钢极易氧化。必须采用背部通保护气，或者用背保工装，充氩气。流量要足够，至少15-20L/min。如果产品结构复杂，可以设计局部气体保护腔。还有个取巧办法：涂免清洗防飞溅保护剂，但效果不如气体彻底。 问：激光焊接铝板，总是有裂纹，换了高硅焊丝也没用，啥原因？ 答：铝及铝合金激光焊的裂纹主要是结晶裂纹。高硅焊丝（如4047、4043）只能对付部分铝合金。如果是6系铝（如6061），母材熔点低，热输入稍高就裂，需要严格控制热输入。建议：降低激光功率或提高焊接速度；使用带有填丝的复合焊，调整焊丝成分；还有一点容易被忽略——焊前清洗，铝表面的氧化膜和油污会造成裂纹源，必须严格清洗。另外，有些牌号就是焊接性差，比如7075，就别用熔化焊了，考虑搅拌摩擦焊吧。

未来：智能焊接，但人还是关键

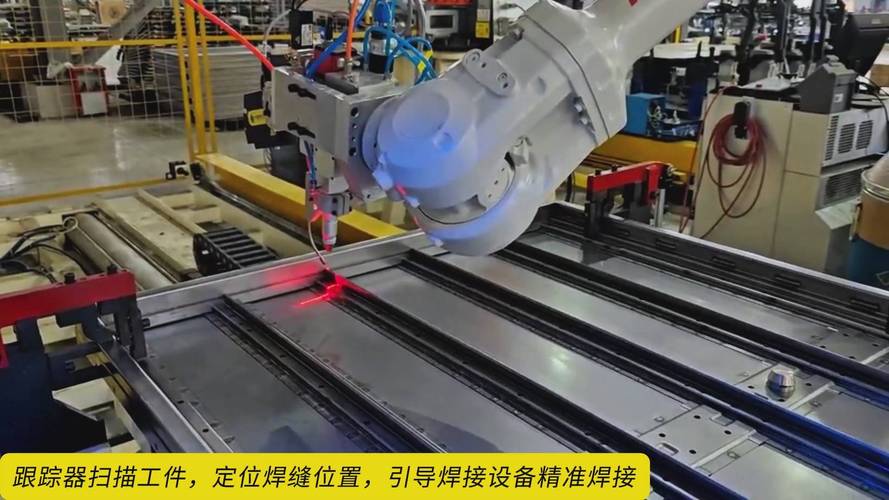

现在都在提智能制造。激光焊接机上开始集成各种传感器：OCT在线熔深监测、视觉焊缝跟踪、声发射缺陷诊断……数据一堆，确实能提前预警。但说实话，很多中小厂买回去，这些功能基本闲置——不会用、不愿用、觉得没必要。但其实，工艺数据才是宝藏。一个批次的焊接参数稳定，质量就可追溯。出现问题了，翻数据找根因，比瞎猜强一百倍。 我还想吐槽一下那些所谓的“一键焊接”工艺包。有些是挺好，针对特定接头形式。但工况一变，包就不灵了。所以，搞焊接，别想一劳永逸。激光焊接的工艺开发，需要耐心、经验和一点悟性。 激光焊接机器人集成焊缝跟踪系统 总之，激光焊接是个好技术，但不是万能药。用得好，降本增效；用不好，一堆烂摊子。多去车间转转，多焊几道废板，比听再多的课都管用。
