说真的，第一次见超声波焊接机干活，我整个人是懵的——没火花，没浓烟，甚至听不到刺耳的噪音，两块塑料就这么按在一起，轻轻一颤，两秒不到就粘死了。这哪是焊接，简直是魔术。后来自己上手玩了几回，才发现门道多着呢，有些坑真是踩了才知道疼。 超声波焊接这东西，原理说起来也简单——就是把50/60Hz的电转成20kHz甚至40kHz的高频机械振动，通过焊头传到塑料件上，界面摩擦生热，瞬间熔化再凝固。但“简单”二字背后，变量多得吓人。振幅、压力、时间、保压、材料、结构……哪个没调好，出来的焊点不是溢胶就是虚焊，或者更惨，直接震裂了。

设备选型：别只盯着功率看

刚入行那会儿，我也痴迷大功率。觉得3000W一定比2000W强，焊得更牢。结果呢？打火机大的小零件，大功率上去就过焊，熔流喷得到处都是，丑得没法看。后来老师傅点了一句：频率和功率要匹配工件尺寸。小件高频（40kHz），大件低频（15kHz或20kHz），这算入门常识，可不少人都在上面栽过。 超声波焊接机40kHz高频焊头细节 还有焊头设计。这玩意儿太个性了，简直是玄学。钛合金或者铝的基材，形状得和产品轮廓严格贴合，振幅分布要均匀，不然有的地方焊透了，有的地方还翘着。买标准焊头便宜，但贴合度差，能量损耗大；定做呢，贵，周期长，还考验供应商能力。我们厂曾经为了一款耳机壳定做过三次焊头，第一次频率偏了，第二次振幅不够，第三次总算能用了，但打3000个就得修模。所以我说，焊头这件事，必须找有仿真能力的厂家，让他们出模态分析报告，别怕花钱——长期看省心多了。

工艺参数调校：没有万金油，只有试错本

超声波焊接的参数，教科书上列了一堆：触发压力、焊接时间、保压时间、振幅百分比、下降速度……但真到现场，谁有功夫一个个算？大多数情况靠经验+试片。 问：调试的时候，怎么快速判断是时间不够还是振幅太大？
答：看熔流状态。如果焊渣细碎，呈粉状，多半是振幅过大或时间过长，塑料降解了；如果熔流处光滑，但强度不足，拉拔就掉，那是熔深不够，可以加时间或者减压力让焊头跑得更深。当然，最直接的办法是用能量模式，设定焦耳数，机器自己算，避免人为扰动。不过能量模式的传感器精度要定期校，不然照样跑偏。 问：PA66加30%玻纤的材料，焊接特别困难怎么办？

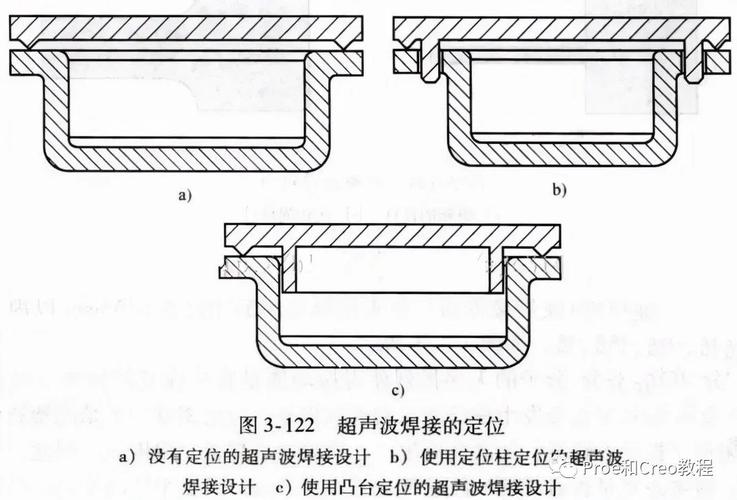

答：这种情况普遍。玻纤会抑制熔化层的产生，表面还硬，导致导能筋折弯而不是熔融。窍门有三：一是焊头振幅要加大，二是导能筋设计要尖锐，最好是三角截面，高度0.8mm以上，三是可以试试二次焊接，第一次只熔导能筋，第二次才压实。另外，材料烘干很重要，尼龙吸湿，含水率超过0.2%就起泡，直接废件。 说到材料，再吐个槽。有些产品设计根本不懂焊接工艺。导能筋画得跟城墙似的，又粗又矮，焊头一上去全趴了，能量散不开，焊不牢。还有把密封筋放在焊接面外侧的，一压就溢胶，密封反而失效。这些坑，都是模具开完了才发现，改吧，成本巨大；不改吧，批量退货。所以真心的，产品结构工程师和焊接工艺工程师得开个联席会，别各干各的。 塑料件超声波焊接导能筋设计图纸

选材料也是一门学问

选材料也是一门学问 不是所有塑料都能用超声波焊。无定形塑料（比如ABS、PC、PS）比半结晶塑料（PP、PE、POM）好焊得多，因为熔点范围宽，软化渐变。PP这类，熔点尖锐，一热就变液状，容易飞边，需要精确控制能量。不同材料互焊？更麻烦了。相容性差的，比如PE和PA，焊了也白焊，分子不互穿。这时候要么用嵌件，要么换激光焊或者振动摩擦焊。 不过市场上有些新料，把改性PP玩出了花。添加特定的相容剂，居然能跟TPE焊出不错的剥离强度。我们试过一款车载气坝的滤网，PP+EPDM焊到PP基座上，超声波搞定，省了胶水，还过了-40℃低温冲击。对于这种创新，我举双手赞成。 最后说两句掏心窝的话。超声波焊接看着简单，架子一搭就能干，但要做精，真得沉下心。设备稳定性、模具精度、材料批次一致性、环境温湿度……哪个环节抖一抖，结果就变样。建个工艺窗口，做DOE，看似磨刀不误砍柴工，但很多小厂应付生产就够呛了，没有余力搞这个。怎么办？我的建议是从一个产品砸到底，吃透一种材料，一种结构，再慢慢扩展。千万别贪多。 💡 还有个容易被忽略的：定期用频率分析仪测焊头谐振频率。正常衰减范围是±0.5kHz以内，超出就得修或者换。我们原来没注意，结果焊头裂纹扩展，直接崩断，差点伤到人。安全无小事，兄弟们切记。 这样焊接出来的产品，经过振动、跌落、高低温循环，合格率能从80%跳到99%——没错，就是那点点细节，决定了你是赚还是赔。
