你知道吗？在车间里听着两种金属剧烈摩擦的刺耳声，其实那是一种精密连接的诞生过程。摩擦焊接——这不是什么新概念，但最近几年它的应用爆发了，尤其在电动汽车电池托盘、航空发动机叶片上。说实话，我刚入行时觉得这玩意儿有点土，不就是加热加压吗？后来深入了解才发现，细节里的魔鬼让人惊叹。

工作原理：不只是“摩擦生热”那么简单

传统焊接靠电弧熔化金属，再填焊丝，热影响区大，变形、裂纹一大堆。但摩擦焊接，属于固态连接，所以金属不熔化。严格说是通过摩擦把界面加热到塑性状态，然后顶锻——对，就是猛地一压——形成连接。整个过程几秒钟，干净得让人感动。 摩擦焊接过程高速摄影 关键参数？转速、压力、时间。错一丁点就废。有一次我们调参数，转速高了300转，结果接头中心出现未焊合，超声波检测出来一片白。❌ 教训啊。

常见方法：搅拌、惯性、线性……到底怎么选？

常见方法：搅拌、惯性、线性……到底怎么选？ 现在市面上主流的是搅拌摩擦焊（FSW）和惯性摩擦焊。FSW用在铝合金上简直是神，比如特斯拉的电池冷却板。那个搅拌头，旋转着插进去，材料塑化流动，留下一道漂亮的焊缝。💡 不过话说回来，搅拌头磨损是头疼事，特别是焊铜合金，几乎每几百件就得换。 惯性摩擦焊呢？靠飞轮储能，瞬间释放。连接异种金属很猛，比如钢和铝。但设备投资高，小厂玩不起。线性摩擦焊更小众，叶片修理时用，能把整片涡轮叶片接到盘上，比机械连接减重不少。 问：搅拌摩擦焊和传统电弧焊比，强度到底怎么样？ 答：这么说吧，我们做过对比，6061铝合金焊接，FSW接头抗拉强度能到母材的85%以上，而氩弧焊通常就70%左右，而且变形小得多。特别薄板，2mm以下，FSW几乎无变形。但缺点也有，需要刚性固定夹具，灵活性差。你要是焊个大圆筒，就得定制设备。所以选工艺不是看单项指标，得权衡整体成本。

新动向：新能源与轻量化离不开它

这两年电池包制造，从铝到铜，几乎全是搅拌摩擦焊。为什么？因为激光焊太容易出现气孔，而机器人FSW稳定得要命。✅ 我去参观过一家给蔚来供货的工厂，一条线8台机器人同时焊液冷板，节拍快，质量一致。说实话，看着那些焊缝像拉链一样密实，有点震撼。 另外，汽车底盘也开始用摩擦焊接铝铸件。以前用螺栓，重、装配慢。现在直接焊，减重又降本。不过对设计的要求高了，得留出焊接台阶，这也是为什么很多老工程师一开始排斥——得改图纸，麻烦。 问：摩擦焊接对异种金属连接真那么有效吗？常见的难题怎么解决？ 答：异种金属焊接是老大难，比如铝-钢，铝-铜。熔焊时生成脆性金属间化合物，一弯就断。摩擦焊接因为是固态，温度低，化合物层极薄，控制在几微米内，性能就好得多。但也不是万能，参数窗口窄。我记得有次客户要求铝和不锈钢焊，我们试了三个月，最后加过渡层才搞定。所以夸它好，也得承认工艺开发周期长。不过一旦突破，效益显著，比如电机铜转子焊铝端环，电磁纯铜太贵，换成铝省钱啊。

常见误区：你以为的摩擦焊接可能不对

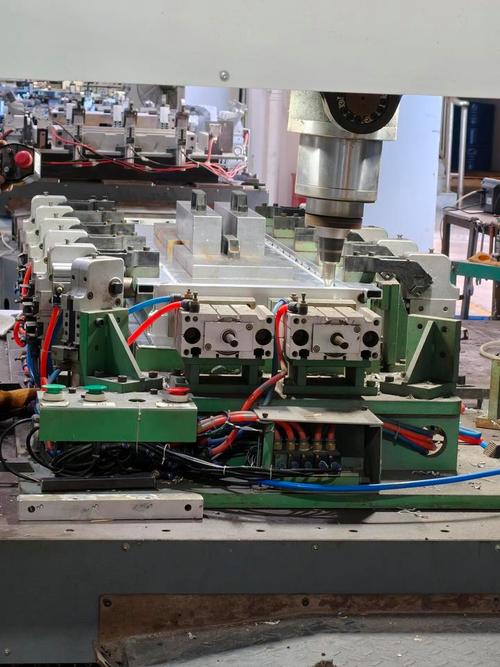

很多人以为摩擦焊接就是“两个东西拧在一起”，其实那是一种误解。还有，觉得它只适合圆形截面？不对，搅拌摩擦焊可以走任意轨迹，直缝、环缝甚至三维曲线，只要有合适的夹具。另外，以为它没污染？其实搅拌摩擦焊会产生飞边，需要后续清理。还有，噪音大，必须隔音罩。❗ 搅拌摩擦焊接汽车电池托盘 所以，选摩擦焊接，得看具体场景。高附加值、难焊接材料、追求强度和变形控制，值得投入。如果只是焊普通钢，可能成本不合算。 现实是，制造技术永远在演进，摩擦焊接不再是配角。尤其在新能源、航天这些对重量和可靠性敏感的领域，它已经不可替代。如果你还停留在传统焊割思维，可能得赶紧更新了。 最后提醒，文中提到的参数仅供参考，实际生产需要大量试验。
