说实话，干机械这行快二十年了。一提钎焊，很多人还是摆手：“不就是拿焊枪烤化了焊条么”。——唉，真要是那么简单，我那些年报废的工件也不至于堆成山。前不久去一个外协厂，看他们钎焊一个不锈钢散热器，焊缝倒是亮晶晶，结果一打压，三分之一漏气……走进去一问，老师傅委屈得很：“间隙都量过了，不知道为啥。” 间隙？ 这恰恰是问题的核心。可间隙到底怎么搞，三两句说不清。今天就跟大伙儿掰扯掰扯钎焊这事儿，不讲高深理论，就聊那些车间里实实在在的坑。

间隙！间隙！又是间隙？

间隙！间隙！又是间隙？ 搞钎焊的都知道，这玩意儿不像熔化焊——母材不熔化，全靠钎料在间隙里流，靠毛细作用填满。可这“毛细作用”说起来玄乎，其实就是那么几微米的通道，让液态钎料自己爬进去。间隙太小，爬不进；太大，毛细力弱，填不满。多少年了，车间里还是凭感觉敲敲打打。我见过最离谱的，间隙留了0.5mm——师傅还振振有词：“料进去了就行！” 能行才怪。 最佳间隙通常0.02~0.08mm， 别傻傻一概而论。不同基体、不同钎料，间隙都不一样。比如铜基钎料对奥氏体不锈钢，间隙可以小点；而铝基钎料因为流动性差，间隙反而要稍大。有的场合甚至要设计成台阶或者锥面，让钎料在凝固时有补缩的空间。这些细节，书上一笔带过，现场全凭经验。 问：我那个铝合金件，火焰钎焊总是不行，钎料堆在表面不往里去，啥原因？ 答：铝钎焊最头疼的就是氧化膜。铝一加热，表面瞬间生成氧化铝，熔点两千多度，你不处理掉，钎料根本润湿不了。很多人以为用钎剂就行了，可火焰钎焊温度一高，钎剂很快失效。解决方案？要么用高频感应加热速度更快，要么考虑真空钎焊。再不行就老老实实焊前彻底刮削，还有用专用的活性钎剂。千万别偷懒，不然就是废品！

钎料和钎剂——那个让人又爱又恨的玩意儿

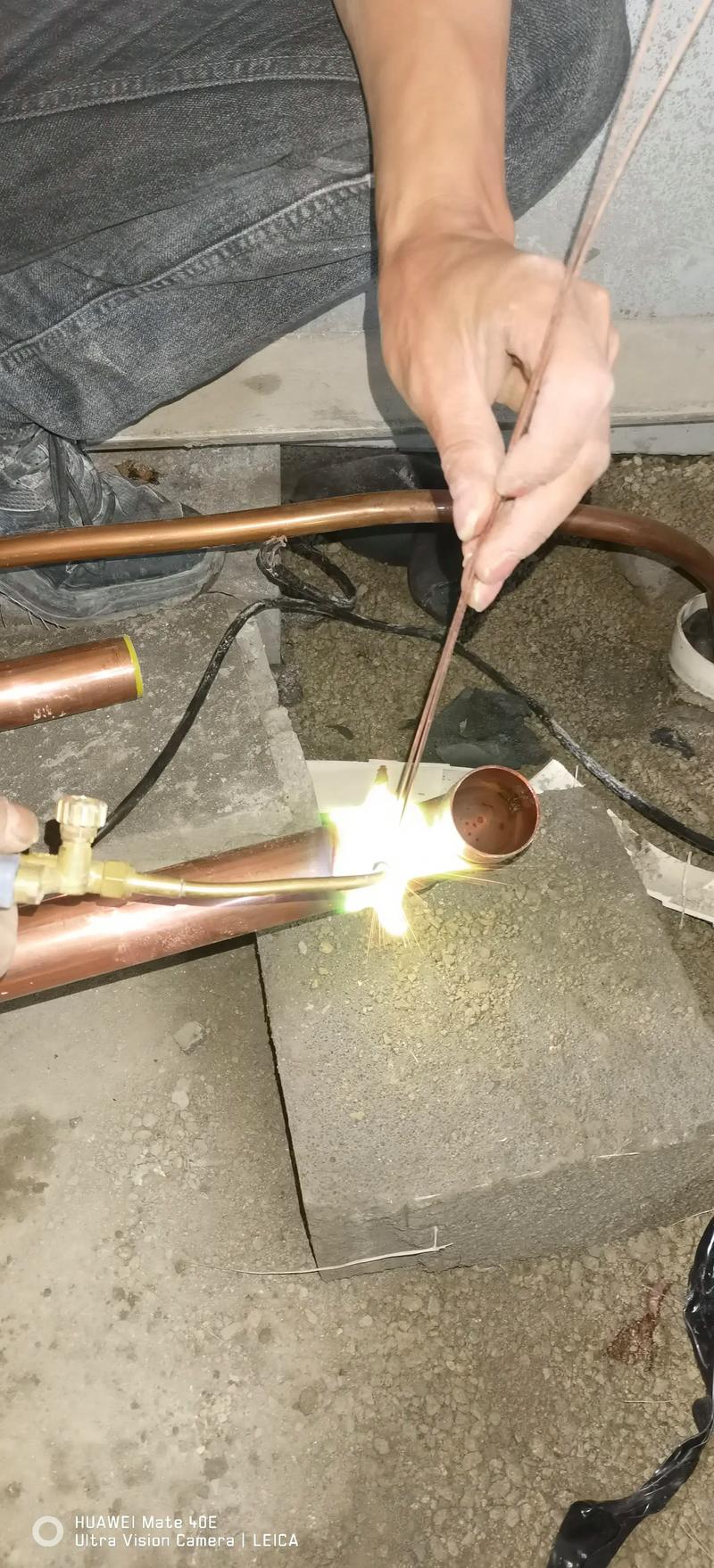

选钎料，简直让人头秃。银铜锌、铜磷、铝硅……一通下来，性能、成本、颜色、耐腐蚀全要考虑。就说银钎料吧，含银量高，流动性好，接头也韧，可价格疯涨——这几天工业银价又创了新高。老板天天催着降本，工程师只能绞尽脑汁找替代。我试过用铜磷钎料焊紫铜，效果不错，价格低一截，但焊钢不行，还容易产生脆性相。真是各有各的脾气。 钎剂更是玄学。 硼砂、硼酸、氟化物……配比差一点，活性的温度区间就偏了。你去问供应商，他们给的安全数据表（SDS）上写的像天书。前阵子我们厂用了某牌子的铝钎剂，理论上600℃激活，可实际到580℃就开始冒烟，熏得人睁不开眼。戴上防毒面具吧，手底下还不利索。啥时候能有真正环保无烟的钎剂？我看悬。 话说回来，真空钎焊倒是省了钎剂，但投入大，周期长。适合精密件如航空航天零件，可一般民用产品谁扛得住那个成本。所以，小厂还得多在钎剂选型和清理上下苦功。残留的钎剂不清干净，后道喷涂或者使用中就等着生锈吧。 工人正在使用火焰钎焊焊接铜管 问：感应钎焊和火焰钎焊，到底哪个好？老板让换设备，我怕掉坑。 答：得看你的量。感应钎焊加热快，温度好控制，局部加热对薄壁件友好，也容易自动化。但前期要配感应电源和线圈，线圈设计不好，加热不均匀你就哭吧。火焰钎焊灵活，成本低，干修修补补最适合。人依赖性强，容易烧过头或者欠火候。如果量大且零件规整，上感应；如果乱七八糟的维修单件，火焰也够用。还有个冷知识：感应钎焊也能配钎剂，但要小心飞溅，堵了线圈有得哭。

那些年翻车的钎焊活儿

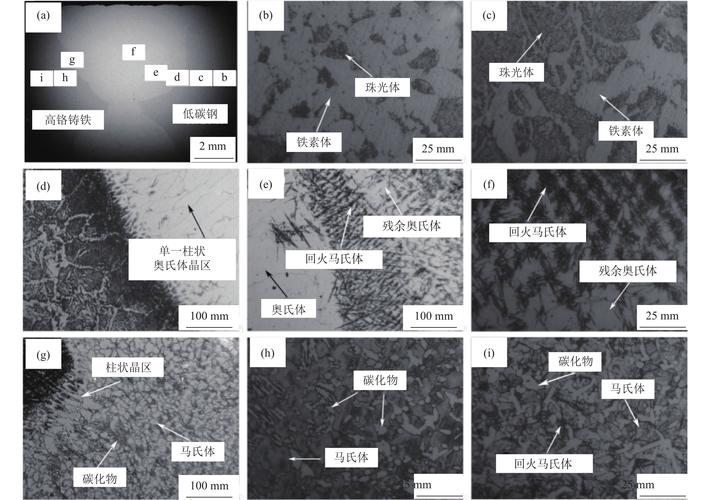

入行久了，什么奇葩事都见过。有一回，钎焊一个空调用储液器，20钢接头，黄铜钎料。焊完看着挺漂亮，抛光了装车跑了几千公里，漏了。拆开一看，焊缝全是疏松孔。后来排查，原来是预热不够，钎料凝固太快，气体没跑出来。就这么个不起眼的细节，害得一批货全召回。 接头形式也很关键。 常见的不就是套接、对接吗？可你仔细琢磨，套接长度如果太短，强度不够；太长，浪费钎料，还容易堵芯。而且，套接间隙不均匀——一边贴紧一边稀，加热时热膨胀不一致，钎料专往宽处跑，窄的地方就虚焊。设计时留个定位台阶，或者焊前用点焊固定一下，多简单的事，就是没人做。 还有人乱来：不锈钢件钎焊前不打磨，那层氧化皮拿什么润湿？要么就使劲加钎剂，边焊边冒黑烟，搞完一看，母材表面都腐蚀黑了。每次看到都血压飙升。 显微镜下观察钎焊接头的微观组织 现在工艺进步了，有自动送钎料系统，带视觉检测。可也不省心。上个月去个标杆工厂，机器人感应钎焊产线，一个班次下来，气孔率1.2%，怎么也降不下去。后来发现是环境湿度太大，钎剂吸潮。加了个恒温柜，立马改善。你瞧，再高端的设备，还是离不开人的观察和思考。

啰嗦几句：钎焊的未来？

啰嗦几句：钎焊的未来？ 老实讲，激光钎焊、超声波钎焊这些新花样，慢慢在渗透。但传统钎焊一时死不了。倒是因为环保风暴，含镉钎料被禁，逼得大家转向无镉银基钎料，成本又上一台阶。还有些研究，往钎料里加稀有金属，提高润湿性和抗腐蚀性。我看过一张图，某机构做的金刚石工具钎焊，接头强度翻倍。但这都是钱堆出来的，中小企业怎么活？ 所以，搞钎焊的，不光要懂技术，还得懂成本、懂管理。别总抱怨材料涨价，背后是工艺优化的大机会。把间隙控精准点，把加热参数摸透，少返工就是利润。 就写到这儿吧。最后提醒一句：别迷信某个老师傅的“感觉”，量化的东西该上就上。塞尺、测温仪、间隙规，这些小工具不值几个钱，却能救你一堆废品。 得了，下次再聊。有钎焊难题，先想想是不是那几微米的间隙又闹脾气了。
