粘接，说白了就是用胶水把两个零件连一块儿。听着简单吧？二十年前我刚入行那会儿，也是这么想的。结果呢——第一批产品装配完三天全开了胶，整个车间弥漫着主任的咆哮和固化剂的酸味。那种打脸的感觉，至今难忘。

如今我敢拍胸脯说，粘接是门系统工程，而绝不仅仅是选一款“强力胶”就能高枕无忧。从航天复合材料的蜂窝结构，到新能源电池包的导热粘接，都有它的身影。但你要是以为随便一抹就牢不可破……那就等着退货单砸脸吧。

表面处理：80%的失败都源于此

厂商寄来的胶粘剂样品，性能数据漂亮得不像话：拉剪强度32MPa，耐温-60到200度。但你把那管胶拿到车间生产线上一试，粘出来的东西一磕就掉。问题出在哪？表面处理，绝对是粘接成败的第一道鬼门关。

还记得有一回，给一家高铁内饰件厂做技术指导。他们的铝板贴上PVC膜老起泡，换了好几种压敏胶还是不行。我走进厂房一看——好家伙，刚冲压下来的铝板油光锃亮，工人戴着手套直接擦两下就涂底涂了。我说你拿个简易水膜测试看看？水滴上去立刻摊成一片，表面能低得可怜。这种状况下，什么胶都粘不住。

工业粘接不是小手工作坊的补鞋胶。金属表面有氧化层、防锈油、脱模剂；塑料件表面有离型剂、低分子析出物。必须通过物理或化学方法将表面活化成高能状态。喷砂、磷化、等离子处理、电晕……不同的基材对应不同的工艺，绝无通吃的捷径。有时候真恨不得把那些跳过预处理还抱怨粘不牢的人塞进喷砂机里滚一滚。

💡我的心得是：建立表面处理后的时效窗口。比如喷砂后的铝合金，最好在4小时内完成粘接，否则新生表面又会吸附空气中的水分和污染物。这个窗口期一定要通过实测确定，说明书只给参考值。

工业金属表面喷砂处理提高粘接强度

胶粘剂选型：别被技术数据表忽悠

市面上的胶粘剂分门别类得能让人头皮发麻：环氧、聚氨酯、丙烯酸、厌氧、UV固化……每个大类底下还有N种配方。很多工程师选胶时直接翻到数据表最后一页，看剪切强度最高的那个——恭喜你，成功走偏了。

举个例子，环氧树脂结构胶的拉伸剪切强度普遍在25MPa以上，但它的断裂延伸率往往不足5%，脆得像玻璃。如果你的粘接接头要承受冲击或热循环应力，用环氧大概率是找死。而聚氨酯胶虽然强度低一截，却能拉长百分之几百，韧性极佳。没搞懂粘接接头实际的受力状态就去挑强度，无异于照菜谱买食材却不知要做炒还是炖。

还有固化速度。曾经有个产线主管跟我抱怨：“你推的那款丙烯酸胶太慢了，15分钟才初步固定，影响节拍！”我反问他，你们那条自动化线本来就有预热炉，为什么不选热固化型？把预热温度提到65℃，固化时间压缩到2分钟，效率瞬间反超。很多时候问题不在胶，而在工艺匹配。

❗一个小常识：间隙填充能力常常被忽略。当两个粘接面配合不好、有较大缝隙时，必须选择具备足够填充性的糊状胶，否则胶层中间会有空泡，成为应力集中点。我就吃过这亏——用一款低粘度的厌氧胶去粘轴承座，胶液全流跑了，装配后根本没形成有效胶层。

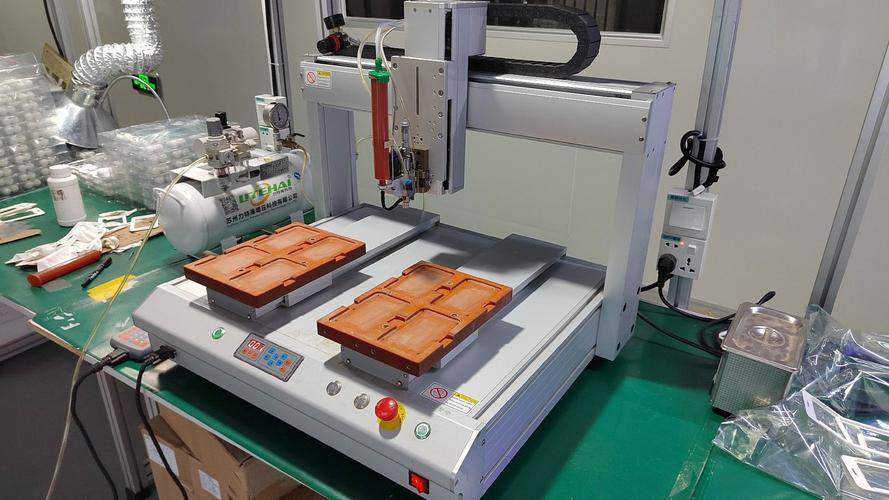

工厂自动化线点胶机涂敷结构胶

工艺参数：魔鬼藏在细节里

工艺参数：魔鬼藏在细节里

就算胶选对了，表面处理到位了，还是可能功亏一篑。因为涂胶量、装配时间、固化压力、温湿度这些工艺参数，每一个都在暗处冷笑。

涂胶量太少显然不行，但涂多了就万无一失吗？错。胶层越厚，内应力越大，收缩率影响越显著，粘结强度可能不升反降。最佳的胶层厚度通常在0.1-0.2毫米左右，这需要借助施胶设备和定位工装来保证。手工操作的话……嗯，看操作工心情吧，但你会把产品一致性寄托于他的好心情吗？

还有环境温湿度。双组分聚氨酯胶对水分极其敏感，湿度一高就会产生气泡，甚至过早固化。记得有年梅雨季，一家客车制造厂的侧窗粘接大面积失效，查来查去，就是因为胶料在储存和施胶过程中吸了潮。从此之后，他们新建了恒温恒湿的粘接房，投资不小，但相比返工费用和声誉损失，值了。

固化压力也是个梗。有些接触型粘接（比如压敏胶）必须施加一定压力并保持一定时间，才能让胶对被粘表面充分浸润。我曾经指着工艺文件上的“保压10秒”问班长，你们实际压了几秒？他支支吾吾说大概三四秒……气得我血压飙升。压力大小、均匀性、保压时长，都是通过试验验证过的，不是拍脑门想出来的。

失效分析：一个血淋淋的教训

失效分析：一个血淋淋的教训

几年前，我们给一家风电设备商供应的叶片粘接结构胶，在装机运行不到三个月后出现了局部开裂。客户气势汹汹索赔，说胶水质量有问题。我带着团队到现场割开取样，做了红外光谱和差示扫描量热分析，发现固化度只有87%，远低于规格书要求的95%以上。

顺藤摸瓜一路查下去，真相让人哭笑不得：施工方为了赶工期，在冬季低温条件下没有采取加热后固化措施，灌注胶只依靠自身反应放热勉强硬化，内层根本没完全交联。而配方设计时默认的施工温度是25℃。这能怪谁？胶粘剂是半成品，最终的粘接接头质量，依赖于材料、工艺、环境三者的协同，哪个环节掉链子都有惨痛后果。

从那以后，我给所有客户的胶粘剂都附上一份工艺检查清单，表面处理方式、环境温湿度记录、混合比例抽检……一项项签字确认。虽说麻烦点，但比起扯皮和损失，太划算了。

问：我们厂里没有专业的检测设备，怎么判断粘接强度是否达标？
答：这是很多中小企业的痛点。最经济的方法是破坏性抽检。在正式批量生产前，用同样的工艺粘接试片（同基材、同表面处理、同固化条件），然后用拉力机拉断。如果断裂破坏发生在胶层自身或基材内部（即内聚破坏或基材破坏），而不是在胶与被粘物的界面脱开（即界面破坏），说明粘接是可靠的。另外，也可以采用楔子试验、煮沸试验等方法简单评估耐环境老化的能力。别心疼这几个试片，比起成批的质量事故，这点成本九牛一毛。

问：现在有种论调说粘接可以完全替代焊接，真的吗？
答：千万别轻信这种一刀切的推销话术。粘接有焊接不具备的优势——比如异种材料连接、应力分布均匀、密封防腐、减重减振，在汽车白车身轻量化、飞机制造上确实大放异彩。但粘接也存在致命弱点：耐高温有限（一般低于300℃）、抗剥离强度低、对环境和疲劳敏感。所以正确的做法是根据接头受力工况，考虑“粘接+铆接”、“粘接+点焊”等混合连接技术，取长补短。像飞机蒙皮和筋条的连接，很多就是胶铆结合，既有连续性连接效果，又有机械固定以防万一。如果遇到动不动就说“全粘接取代焊接”的销售，建议你握紧钱包。

💡说到底，粘接是一种需要尊重的科学手段，而不是一根可以随意挥舞的魔法棒。花了二十年，我学到的最大教训是：永远把粘接看作一个从设计、选材到施工的完整链条。不要等出了事才慌忙找胶水背锅。锅，往往在我们自己手上。

顺便提一句，最新趋势里，光固化粘接和低温快速固化结构胶在电子组装和医疗器械行业应用得越来越广，因为能显著缩短在线时间。不过引入新工艺前，务必……唉，不多说了，你懂的，先去跟你的胶粘剂供应商好好聊聊吧。
