干这行年头久了，看见火焰加热这四个字，脑海里蹦出来的不是教科书上的定义，而是——高温、轰鸣、还有那股淡淡的焦糊味。说实话，刚入行那会儿，最怕的就是夜里值班盯着工业燃气炉，生怕一个回火，那可就热闹了。但怪就怪在，如今却有点上瘾。可能是看惯了钢铁在火焰加热中从暗红渐变成亮橙，那种质感，其他加热方式给不了。❗

最近去了趟德国，看到一家锻造厂用上了 纯氧燃烧系统 ，那热效率，直接让我怀疑人生。💡 火焰温度能飙到1800°C以上，而且 NOx排放 降了七成。回来查了查国内，实际上唐山那边已经有铸造厂在用类似方案，只不过叫 富氧燃烧器 ，成本低一些，效果也不差。有意思的是，他们还自己改了二次风道，火焰变得更短、更集中，特别适合局部加热。这种民间智慧，有时候比国外专利还管用。

纯氧工业燃气燃烧器火焰加热锻件

火焰加热还是电加热？别被忽悠了

经常有人问我这个问题，尤其新能源概念这么火。我通常回一句：看工况。你要是给几十吨的钢锭均热，电炉那点功率，等到猴年马月去？❗ 大型锻件预热、厚板矫直， 燃气火焰加热炉 的穿透力和升温速度，电炉根本没法比。不过话说回来，精密件退火，确实用电更稳，±2°C控制得死死的。所以不存在谁取代谁，关键是匹配。

这里头有个冷知识——很多人以为火焰加热就是烧天然气。现在 混合燃料技术 已经很成熟了，高炉煤气、焦炉煤气、甚至氢气都能掺着烧。我去年的项目，给一家铝板厂改造 蓄热式燃烧器 ，掺了30%的焦炉煤气，年省燃料费三百多万。😮 但要注意，不同燃气的热值和火焰传播速度不一样，烧嘴得重新计算，否则容易脱火或回火。

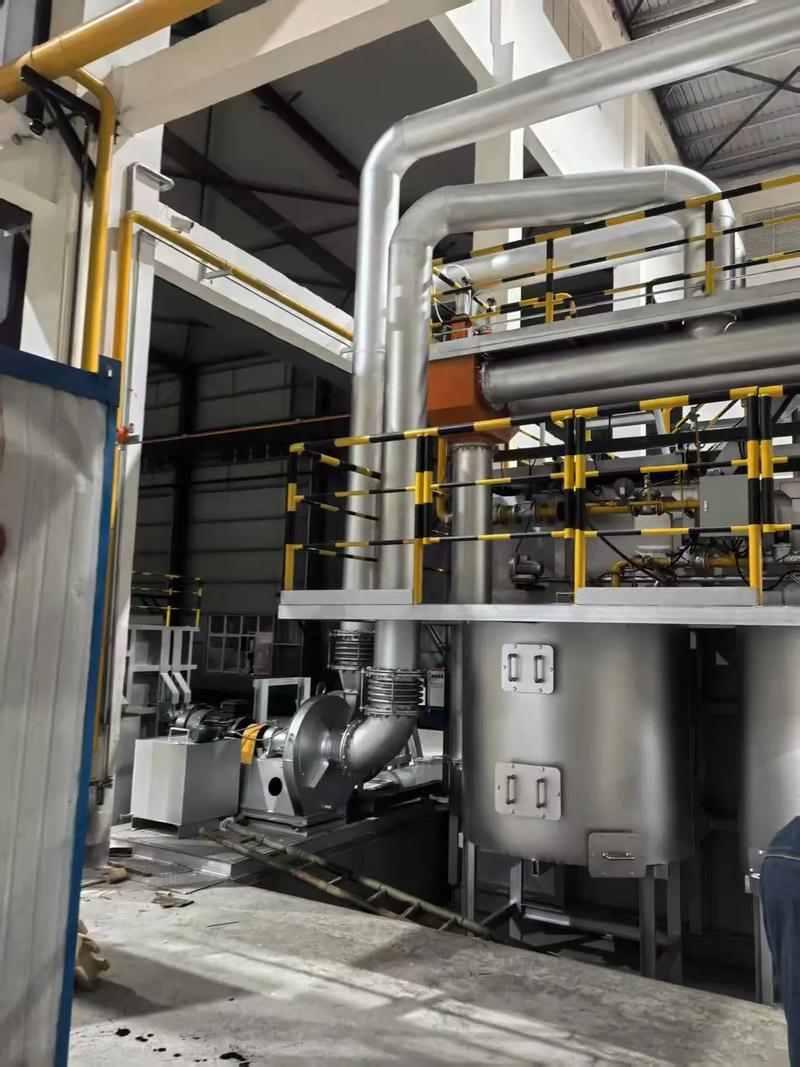

工厂蓄热式工业炉火焰加热铝板

控制精度？火焰也能绣花

别以为火焰加热就是粗活。现在的 数字化燃烧控制系统 ，配上质量流量计、氧化锆氧探头，瞬间调节空燃比，温度波动能压在±5°C以内。这在十年前是不可想象的。上周看展，武汉那家做 工业炉智能控温 的，已经用上机器学习了——根据炉压、烟气氧含量自动调整火焰形态。说实话，有点颠覆认知。他们甚至能预测耐火材料的寿命，提前提示更换，这玩意儿在连铸连轧线上太实用了。

当然，火焰加热最头疼的还是 氧化烧损 。特别是铜合金热处理，一炉子出来，表面一层黑皮，后处理成本高。现在有 气氛保护火焰加热 方案，通过调节燃烧器的过剩空气系数，让炉内呈还原性气氛。不过实施起来挺麻烦，得改造烧嘴，还得装在线氧分析仪。我跟华东一家铜带厂试验过，烧损从0.8%降到0.3%，一年几十万的料钱省下来了。

问：火焰加热设备维护有哪些坑？
答：哈哈，这个问题问到痛处了。最大坑就是烧嘴结焦。用劣质燃气的，一个月就要清一次。我一般推荐装 自洁式烧嘴 ，虽然贵点，但长远看省人工。另一个坑是耐火材料——很多人只盯着火焰温度，却忘了定期检查炉衬。一旦脱落，热损失不说，安全都是大问题。✅ 建议半年做一次内窥镜检查。还有个容易被忽视的：管路振动。燃气管道共振会引起法兰泄露，我吃过亏，现在都加装阻尼器。

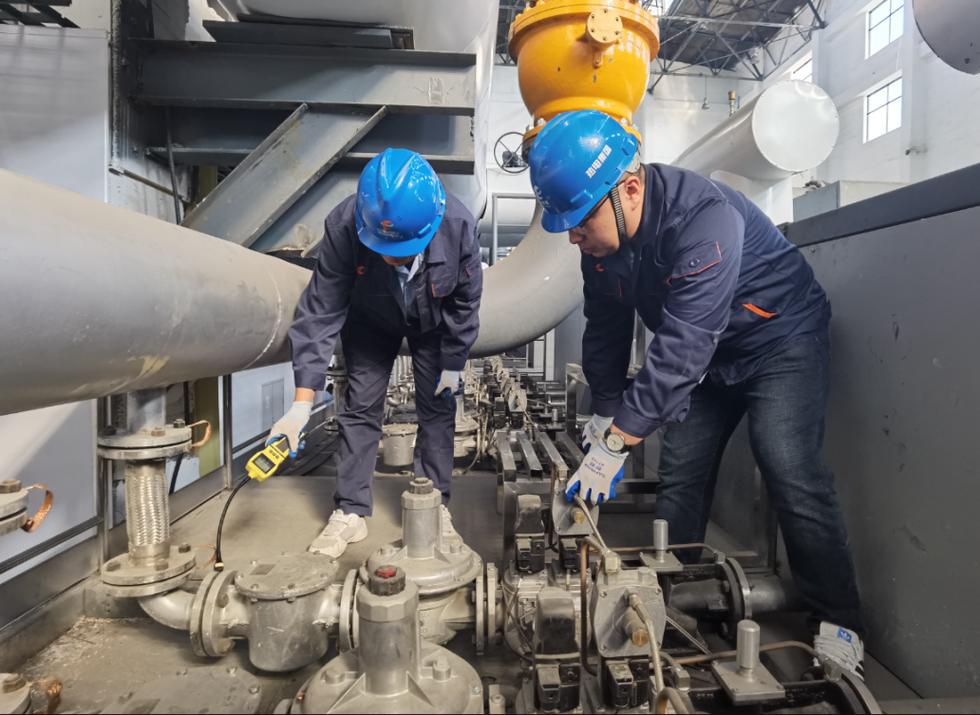

工业炉烧嘴维护与炉内检查

火焰加热安全：那些年我踩过的坑

火焰加热安全：那些年我踩过的坑

说到安全，真是血泪史。刚入行第三年，一台老式加热炉 因为 熄火保护装置 失灵，燃气聚集后爆燃，炉门炸飞了十多米。万幸没伤人。从那以后，我对 火焰检测器 特别执着，必须用紫外线检测型的，响应毫秒级。现在规范也都跟上了，新建炉子要求双通道检测，外加紧急切断阀。不过很多老厂还在用热膨胀式检测，那玩意儿滞后太大，真心建议早点换掉。📈

还有，别小看了 炉压泄爆 。去年一个同行，炉子升压太快，防爆门没及时打开，炉顶掀了。现在有 主动式泄压系统 ，用爆破片搭配气动阀，压力超限直接喷放。虽然多花点钱，但晚上睡得着觉，对吧？

问：小厂子预算有限，怎么提升火焰加热效率？
答：别一上来就学大厂搞全自动。先做三件事：第一，校准空燃比，很多炉子空气量过大，白烧掉10%的燃气；第二，给炉门加密封条，减少冷风渗入；第三，检查管路保温，裸露的蒸汽管一年浪费的热量够买辆小车。这些几乎零投入，回报立竿见影。📈 再进一步的，可以装个简单的 烟气余热回收器 ，预热助燃空气，投资几万块，几个月就回本。

碳中和下的火焰加热：路在何方？

搞工业的都知道，现在环保压力大。火焰加热直接排放CO₂，这是绕不开的。但全改电？不现实。路子有两条：一是 氢能燃烧 ——国内已经有示范项目，用绿氢替代天然气，排放只有水蒸气。不过氢焰温度低，需要调整炉型设计，而且氢脆风险对管路有新要求。二是 碳捕集 ，在烟道上加装胺液吸收塔，目前成本还太高，只能在一些大型国企试点。

另一个方向是 废热回收 。传统的空气预热器效率有限，现在有 热管换热器 、 朗肯循环发电 集成到炉体里，把排烟温度从300°C降到80°C以下，能量利用率能提到90%以上。不过投资回收期要算细账，得结合产能和当地气价电价。我最近在山东一家化工厂做了个方案，利用余热产生蒸汽，供给车间，两年收回投资，还算理想。

问：火焰加热在中小批量热处理中还有市场吗？
答：太有了！真空炉贵，盐浴炉环保难搞，感应淬火又受限于形状。 火焰表面淬火 灵活，尤其适合异形件局部硬化。我就常建议客户用 氧乙炔火焰加热 ，成本低，硬化层深度可控。去年给一家农机厂做链轨节的火焰淬火，硬度从HRC45提到55，耐磨性翻倍，全套设备才花了三万。不过对操作工要求高，得靠经验看火色——手机App里现在有基于图像识别的测温，但现场老师傅有时候更靠谱。🤞

最后唠叨一句——火焰加热这技术，说到底就是 能量转换与传热 的古老艺术。智能化、低碳化是趋势，但基本原理没变。把燃烧三要素（燃料、助燃剂、点火源）玩明白了，再谈创新不迟。眼高手低？别！踏实调好每一个烧嘴，才是王道。
