烧结，说白了就是玩火。但玩不好，烧出来的不是零件，是一堆废铁。或者废陶瓷——看你在哪个行当。去年我盯着炉子，眼睁睁看着一批硬质合金刀片过烧，表面全是鼓包，那叫一个心痛。炉温显示正常啊，到底哪儿出问题了？

后来拆开炉子一看，热电偶保护管都被气氛冲蚀得歪到一边去了，测的根本不是零件区的实际温度。我靠，这种隐形故障最坑人。说实话，做粉末冶金的，谁没在烧结上栽过跟头？

工业烧结炉热电偶安装位置示意图

温度场不均匀，简直就是烧结的隐形杀手。你看着仪表数字稳稳当当，实际上炉膛内可能东边高30度，西边低20度。特别是大尺寸零件，温差一上来，收缩就不一致，直接就变形开裂。更头疼的是气氛流动——你看不见摸不着，但它能把热量带走，造成局部冷点。有一次为了省点氢气流量，结果产品出现黑心，还原不充分，全报废了。真是一分钱难倒英雄汉。

温度场：看不见的杀手

很多人以为烧结温度就是设定个值完事，大错特错。你得关心的是零件实际经历的热历史。升温速率、保温时间、冷却速度，每个环节都有坑。升温快了，粘结剂挥发不及，内部气压一上来，直接涨裂。保温不够，扩散不充分，强度上不去；保温太久，晶粒疯长，性能又崩了。有一次做铁基零件，我贪快，把升温速率从5℃/min提到8℃/min，结果出炉一敲，全脆了！后来看断口，全是未融合的原始颗粒边界，扩散根本没完成。慢，有时候真是快。

判断温度合不合适，不能光看仪表。我通常放个测温环，收缩率直接反映热量吸收。或者观察断口：过烧的零件，晶粒粗大，断口闪亮，像冰糖一样；欠烧的呢，疏松多孔，颜色发暗。当然，最准的还是密度和微观组织，但现场可等不了。有经验的老师傅，看表面光泽就能猜个八九分，那叫手感。问：怎么简单判断烧结温度是否合适？
答：最快的方法是用测温环，看收缩率。没有的话，观察断口特征：过烧往往晶粒粗大、断口发亮；欠烧则疏松、色泽暗淡。也可以测密度，但要快，敲击听声音，清脆致密，沉闷则可能欠烧或裂纹。当然，最终还得金相确认。

气氛选择：氢气还是真空？这是个问题

说起烧结气氛，真是一场权衡。还原性气氛，像氢气，脱氧能力强，做硬质合金、不锈钢这些，氧化膜分分钟被还原掉，表面光亮。但氢气危险啊，防爆要求高得一塌糊涂，而且成本不低。惰性气氛就温和些，氮气、氩气，便宜安全，但有时还原不彻底。真空呢？谁用谁知道，脱气除氧一流，产品致密度高，尤其做钛合金、磁性材料，没真空根本不行。但那炉子贵，生产效率还低，老板一听预算就摇头。我们曾为了一批航空零件，从氢气氛转真空，结果起皮问题解决了，但成本飙升，最后只能接单才开炉。

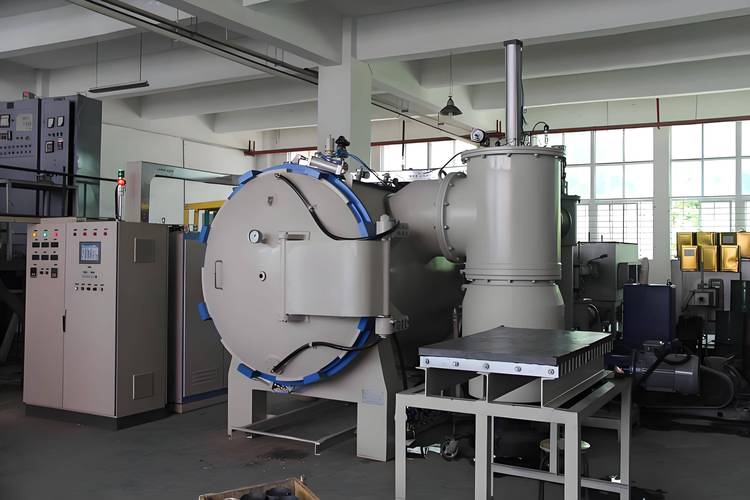

真空烧结炉内部构造实物图

问：粉末粒度对烧结影响大吗？
答：大得离谱。细粉活性高，烧结温度能降个几十度，但收缩率大，变形风险高；粗粉刚好相反，温度得高，密度难上去。关键在于粒度分布，宽分布可以提高振实密度，减少收缩不均。比如我们做金刚石工具，粗粉当骨架，细粉填充间隙，烧出来既致密又不易裂。如果粒度搭配不合理，要么密度低，要么变形大，调试就够你受的。

对了，还有脱脂。粉末注射成形（MIM）的烧结，脱脂不彻底，残留碳化物，性能直接崩塌。我见过一个案例，一批MIM零件表面起泡，就是脱脂升温太快，粘结剂挥发不出去。最后在脱脂段增加了200℃保温2h，问题解决。经验啊，都是用废品堆出来的。

变形与开裂：应力释放的艺术

烧结件变形，最常见的原因是支撑不当。零件在高温下软得像面条，重力就能让它下垂。所以装炉时，仿形支撑板是必须的，尤其薄壁件。开裂呢，往往是热应力惹的祸。冷却阶段太快，内外温差大，应力一集中，就从尖角处撕开了。所以一定要控制冷却速率，特别是在相变温度区间，要缓冷。有一次做陶瓷基板，我急脾气，出炉温度还300℃就开门吹风，咔咔几声，全裂了，心都碎了。后来学乖了，多段降温，到200℃以下才开门，再也没裂过。

还有一个微妙的因素——粉末内应力。压制时如果压力不均匀，或者粉末流动性差，生坯里就藏着应力，烧结时释放出来，直接扭成麻花。所以，压制阶段也要和烧结联动思考，不能各管各的。

说实话，烧结是门手艺活，理论归理论，真到了炉子前，还是得靠一次次试错积累。现在有仿真软件能模拟温度场、应力场，算出来的数据挺漂亮，但实际总是有意外的干扰。比如炉子老化，加热元件功率衰减，气氛纯度波动……没有万能的公式。你只能像侦探一样，从每一个废品里找线索，慢慢逼近理想的工艺窗口。

粉末冶金制品烧结裂纹缺陷特写照片

这几年增材制造兴起，打印出来的生坯烧结，问题更复杂。各向异性收缩，支撑结构设计，都得重新摸索。但万变不离其宗，理解好热过程与材料响应的关系，才能以不变应万变。玩火，最终还是得敬畏火。
