去年冬天，车间新进的一批模具，连续拉了不到五百根就拉毛了。老板脸都绿了。我蹲在拉拔机旁边，盯着那几支报废的模具，心里把供应商骂了八百遍。但冷静下来一想，问题可能不全是模子的锅。——你看，拉拔这事儿，看起来简单，一根金属棒/线，硬拽过模孔，尺寸变小，表面变光，对吧？实际上里面的弯弯绕绕，没在车间泡个几年，根本摸不透。

拉拔模具：那个让你又爱又恨的玩意儿

拉拔模具，就是给金属“塑形”的核心。材质不对路，啥都白搭。钨钢模、聚晶模、天然金刚石模……各有各的脾气。我最烦的就是模具崩口，那声音，跟指甲划黑板似的，浑身起鸡皮疙瘩。遇到硬度不均匀的坯料，模子说崩就崩，一崩就是几千块没了。💡 经验之谈：别老盯着模具单价，长寿命算下来，聚晶模比普通硬质合金模划算多了。

拉拔模具崩口显微照片

模具孔型设计也是个坑。定径带长了摩擦大，短了线径不稳。压缩锥角度偏一度，应力分布天差地别。有次拉低碳钢丝，按手册标准16°锥角，拉了两吨就磨损严重。我试着磨成14°，嘿，寿命翻倍。不过这不具有普适性，得看你拉的材料。

问：为什么我的拉拔模具老是粘着金属屑，怎么解决？
答：说白了就是润滑没到位，或者模具表面光洁度不够。粘着磨损最常见了。你得先检查润滑剂是不是被残渣污染了，压力润滑系统压力够不够。如果排除润滑问题，那可能是模具材质的问题，换个涂层，比如TiN或者DLC涂层，马上就顺滑了。别舍不得那点涂层钱，模具寿命翻好几倍，够你买好几套新模具了。

润滑剂选不对，模具寿命少一半

拉拔润滑，很多人觉得不就是涂点油嘛。大错特错！润滑剂选不好，模具磨损、断线、表面划伤，一堆破事。我见过小厂直接用废机油拉拔的，拉出来的线表面跟橘皮似的，还敢拿去卖？润滑动不动就失效，模具粘着拉毛，恶性循环。

现在环保要求严，油性润滑剂越来越少，水性润滑剂成了主力。但水性润滑剂极压性能弱，必须加极压添加剂，什么硫化脂肪、磷酸酯之类。配比看材料，拉铜和拉钢完全不同。铜合金拉拔，还得注意润滑剂不能含活性硫，否则铜线发黑，客户不收货。❗

拉拔润滑系统压力监控界面

拉拔不锈钢管时，内壁润滑更难搞。芯头带润滑孔的设计，效果不错。不过压力要打足，不然润滑剂进不去。😩 去年有批管材，内壁划痕严重，最后发现是润滑泵压力表坏了，虚高，实际压力不够。

问：拉拔不锈钢管时，内壁老是出现纵向划痕，是模具还是润滑问题？
答：大概率是润滑不到位，特别是内壁润滑。你试试加大润滑剂流量，或者换用粘度高一点的润滑脂。另外检查一下芯头表面有没有粘着。如果还不行，可能得改一下模具的定径带，减小摩擦力。❗记住，不锈钢粘性大，千万别硬拉，模具一粘，划痕就来了。

拉拔速度的玄学

速度越快，产量越高，老板越开心，对吧？但翻车的时候，老板的脸比谁拉得都长。有次为了提高产量，我把速度调高了10%，结果废品率飙升——拉断、尺寸超差、表面振纹全来了。被质检骂得狗血淋头。后来拉根应力-应变曲线，才发现速度提升后，变形抗力增加，张力峰值直接超标。拉拔速度，真不是你想快就能快。

现在好的拉拔机都有张力闭环控制，PLC自动调速，根据实时张力反馈微调速度。但设定基准速度曲线还是得靠工艺人员。拉拔异型材更难，截面不对称，应力集中点难控制，速度稍微快一点，就扭曲变形。✅

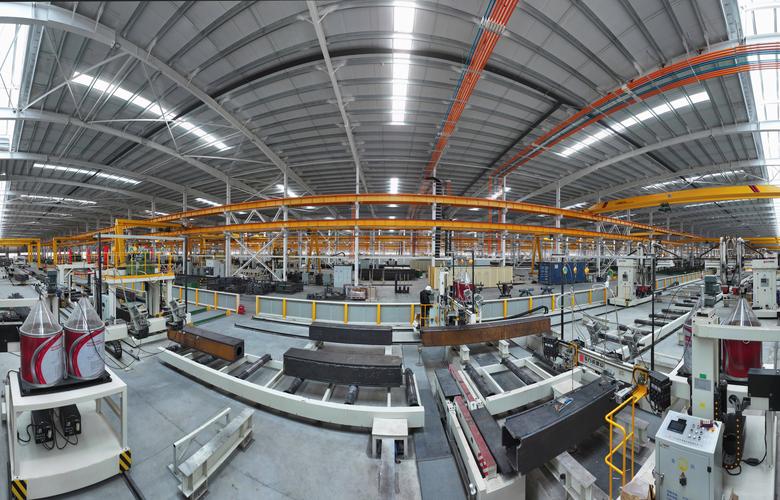

现代连续拉拔生产线全景

拉拔过程断线是每个操作工的噩梦。断一次，穿模穿半天，严重影响生产节拍。除了速度、张力，坯料缺陷是罪魁祸首。缩孔、夹杂、表面裂纹，这些暗伤在拉应力下瞬间扩展。所以现在前道工序要求越来越高，连铸坯、热轧盘条都得100%探伤。

问：拉拔过程中断线频繁，除了润滑，还可能是什么原因？
答：断线原因太多了。首先检查坯料有没有缺陷，比如缩孔、夹杂，这些暗伤一拉就断。再就是张力控制，得保证放线张力稳定，收线张力合适。还有模具安装对中，偏了0.1毫米都可能应力集中。拉拔速度也不能突变，加减速要平滑。✅ 建议你装个在线探伤仪，提前把有缺陷的坯料剔出来，省心多了。

前处理不当，后患无穷

前处理不当，后患无穷

拉拔前的坯料准备，很多人不当回事。酸洗不干净，残留氧化皮就是模具杀手。磷化膜不均匀，润滑剂挂不住，白搭。我吃过亏，一批高碳钢丝，磷化温度低了5度，膜层疏松，拉拔时润滑剂被刮得干干净净，模具磨成了喇叭口。教训啊。😤

现在环保压力，无酸洗机械除鳞逐渐普及，抛丸、钢丝刷轮，效果还行，但表面粗糙度不好控制，有时反而拉毛模具。选哪一种，得平衡成本和风险。

问：拉拔后材料表面发暗，甚至有微裂纹，怎么改善？
答：表面发暗可能润滑剂残留或者氧化，先彻底清洗。微裂纹就是危险信号了。可能是减面率太大，单道次变形量过高，材料加工硬化严重，塑性耗尽。试试增加道次，减小每道次减面率，或者中间加一道退火，消除应力。别为了省事一次拉到位，得不偿失。

拉拔这行，干久了就知道，光看书真不行。每个规格、每种材料都有自己的小脾气。最近在研究微细不锈钢毛细管的拉拔，外径0.5mm以下，壁厚0.05mm，拉拔难度极高，润滑、模具精度、张力控制都得重新摸索。又要掉几斤头发喽。
