上周三下午，我正在车间嚼槟榔——对，就那个让人上瘾的玩意儿——突然手机响了。客户老李劈头盖脸一顿吼：“你这弹簧什么质量！装上去两天就断了，整条线都停了！”我心里咯噔一下。那批弹簧我特意盯过工艺，不应该啊。结果到现场一看，差点没把我气背过去：他们用304不锈钢弹簧去替代原本的琴钢丝弹簧，理由是“反正都是钢丝，这个还防锈”。我……（此处省略一万字脏话）。

这事儿吧，说大不大，说小不小。可要是较真起来，弹簧这玩意儿，看着简单，里头门道深了去了。干了快二十年机械，吃的亏有一半跟弹簧有关。今儿就掏心窝子聊聊，权当给同行提个醒。

选材：坑最多的地方

很多设计师选弹簧材料，就盯着抗拉强度和硬度。总觉得越硬越耐用。天真！弹簧的命门是疲劳强度，懂吗？表面脱碳层稍微厚那么几丝，或者有个微小的夹杂物，疲劳寿命直接打对折都不止。我见过最离谱的案例：某医疗器械用的弹簧，图纸上写着Inconel X-750，供应商偷偷换成普通不锈钢，因为“颜色差不多”。结果呢？没用几天就松弛了，差点出医疗事故。

说到松弛——这其实是个被严重低估的问题。特别是高温环境，应力松弛能让你的预紧力不知不觉就没了。不信你拿65Mn和硅铬弹簧钢比比，后者高温表现甩前者十条街。可好多人到现在还守着老黄历，就知道个65Mn。

不同材质弹簧高温松弛对比试验台

还有环境因素。氯离子？氢脆？碱脆？每一个都是弹簧的慢性毒药。就上个项目，做海上风电的，弹簧表面镀了层镉——以为防锈，结果在盐雾里搞出氢脆，直接脆断！断口齐刷刷，像刀切的一样。

设计：你以为会算K值就够了？

弹簧设计这活儿，九成的人都栽在应力集中上。图纸上画个直角弯钩，觉得没问题。实际用起来，那个拐角就是断裂源。我管这叫“自杀式设计”。弹簧有效圈数、并紧圈、过渡圈的细节，差之毫厘，谬以千里。

举一个真实的教训。去年调试一台冲压设备，弹簧老是断在端部。拆下来一看，端圈并紧的时候跟邻圈硬碰硬，连个过渡都没有！纯粹是设计偷懒，用自动生成软件直接出图，连修圆都没做。后来我们把端圈碾尖、加了一道喷丸强化，寿命立马从几万次提到上百万次。

还有喷丸强化这个工艺，绝对是弹簧的续命神技。通过往表面喷射高速弹丸，引入残余压应力，能把疲劳寿命提高2~5倍！可惜很多小厂根本不重视，随便滚几下应付了事，覆盖率、强度全凭感觉。我见过最夸张的，喷丸后表面出现微裂纹——这等于直接给弹簧判了死刑。

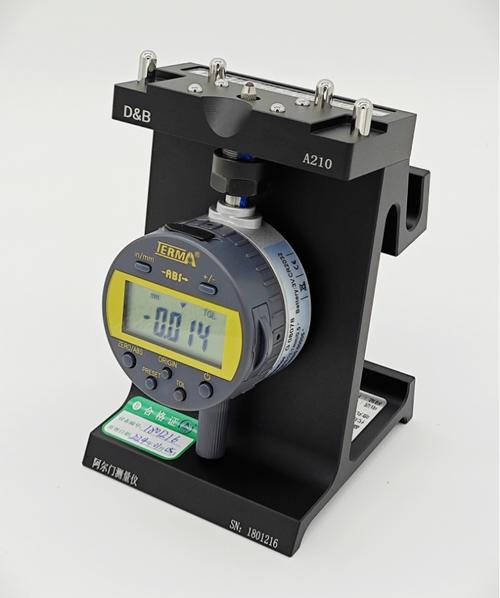

弹簧喷丸强化覆盖率阿尔门试片检测

制造：魔鬼藏在细节里

好多人认为弹簧制造就是绕簧机一开，跟绕面条似的。Too young！绕制速度、芯轴尺寸、回弹补偿、切断方式……每个参数都能要了弹簧的命。就拿切断来说，剪断的那一下，端口会产生微变形甚至微小裂纹。高应力弹簧必须磨平端面，然后去毛刺——否则那些毛刺就是疲劳裂纹的起点。

热处理更是玄学。淬火温度、回火温度、保温时间，稍有偏差，组织就不对。最近几年兴起的数字化淬火炉确实帮了大忙，温度均匀性能控制在±3℃以内，晶粒度稳定性好多了。可还是有不少老厂，凭老师傅的手感进炉，颜色不对就重来——完全开盲盒。

还有强压处理或者立定处理，这步很多厂子图省事直接就免了。殊不知强压能让弹簧产生有益的塑性变形，把松弛量提前释放掉，让使用阶段尺寸更稳定。跳过这步，弹簧用着用着就松了，然后你就等着客户骂街吧。

检测也别以为拿卡尺量个自由高就完事。负荷分选机全检力值是最低要求。关键是疲劳寿命怎么办？只能抽检做寿命试验。所以同一批次弹簧寿命一致性，全靠过程控制。SPC（统计过程控制）要是虚的，早晚得出事。

对了，还有个隐形杀手：运输包装。弹簧之间相互磕碰，或者跟包装硬接触，表面压痕、划伤就来了。对高应力弹簧，划伤部位就是天生的应力集中点。所以现在我们全部要求盘装或独立小格，加气相防锈纸——虽然成本高点，但比起断弹簧赔产线的钱，九牛一毛。

最后吐个槽：现在搞工业互联网，很多人嚷嚷要给弹簧装传感器，搞什么“数字孪生”。想法挺好，可基础工艺还没搞扎实呢，谈什么智能？先把弹簧本身的离散性控制住，把CPK搞到1.67以上，再谈数字化不迟。否则采集一堆垃圾数据，有什么用？

干了这么多年，越来越觉得弹簧像个有脾气的孩子——你懂它，它替你扛千钧；你糊弄它，它分分钟让你停产。就这样吧，改天再聊。
