说起来你可能不信。上个月那批钛合金零件，废了我17把刀。17把！ 我当时真想把工艺卡的制定者揪出来——这谁定的切削参数？完全离谱。但事后复盘，发现根子还是出在刀具上。刀具这事儿，水太深。

为什么加工效率低？——看刀柄你就输了

很多车间，老板舍得花大价钱买机床。舍得在主轴转速上较劲。唯独对刀柄，抠抠搜搜。说实话，我早期也犯过这错。以为BT40侧固式刀柄就万事大吉了。后来测跳动，妈呀，0.02mm。高速一开，耳朵都能听见振刀声。 刀柄的夹持精度，直接决定刀具悬伸后的实际跳动。去年我强行把车间里的老旧侧固刀柄全换了，换成热胀刀柄。那批人还不理解，觉得我乱花钱。结果呢？同样一把Ø12整体硬质合金立铣刀，加工S136模具钢，寿命从4小时延长到8小时。切削声音都变“绵”了，不再吱哇乱叫。 热胀刀柄装夹整体硬质合金铣刀细节图 热胀刀柄结构简单，加热夹紧，冷却抱死，整个圆周360度均匀受力。跳动能控制到3μm以内。但有个麻烦——换刀得用加热器，效率慢。紧急的时候能把人急死。后来我又混搭了几把液压刀柄，现下流行的。扩孔和铰孔工序用液压，粗加工用热胀。这个组合，绝了。 不过话说回来，液压刀柄娇贵，堵了微孔就完蛋。得配过滤精度高的切削液系统。对吧，一环扣一环，全是连环坑。

涂层？几何角度？这些细节救过我的命

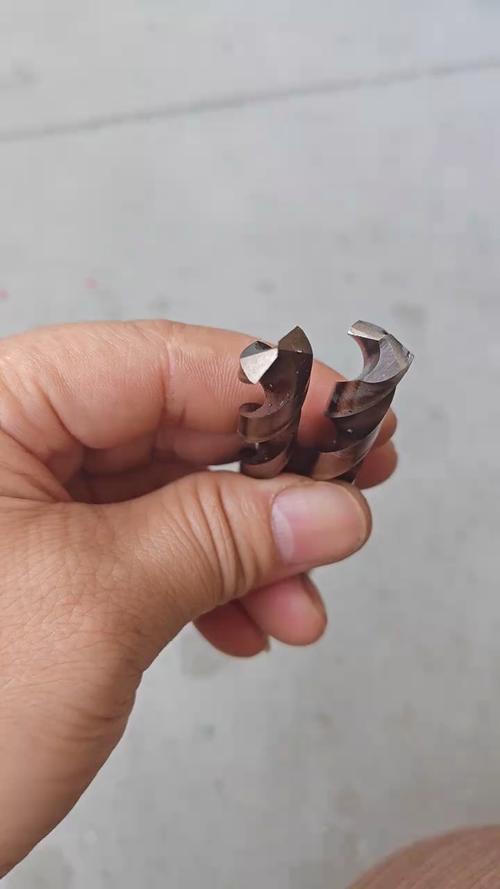

去年夏天，有个活特急。304不锈钢阀体，内孔粗糙度要求Ra0.8。调了几次参数，表面始终有鳞刺。那天我盯着显微镜看了半小时——刀尖的积屑瘤。换涂层！从TiAlN换成AlCrN基的。反光都不一样，加工出来表面亮得像镜子。 涂层不只是颜色不同，硬度、抗氧化温度、摩擦系数天差地别。TiAlN通用性强，但加工不锈钢，AlCrN的高温红硬性好得多。你知道吗？有些国产涂层现在做得相当不错了，价格只有进口的三分之一。但批次稳定性……唉，偶尔翻车。 再说几何角度。前角大一点，切削轻快，但刃口强度下降。后角大一点，后刀面磨损慢，但刃口散热变差。这中间的取舍，简直就是走钢丝。我一直记得师傅的话：“选刀就是选矛盾，没有完美，只有妥协”。我现在调刀，基本都会在刀尖做0.05mm左右的刀尖圆弧钝化。看着费事，寿命提升30%不止。 磨损的TiAlN涂层钻头微观图 问：刀具寿命到底怎么算合理？是不是等磨钝了再换？ 答：千万别！那是外行干法。刀具寿命得按单件成本算。比如一把刀100块，加工50个零件后磨损，单件刀具成本2块。但如果加工到第40个时，表面质量已经开始下降，后面10个全是次品风险，你敢赌吗？我们做法是：做刀具寿命曲线，找到稳定磨损阶段末期，提前换。有时候主动换刀，反而更省钱，因为省的是一次工件报废或机床撞刀。

车间里刀具管理的野路子，竟然能省30%

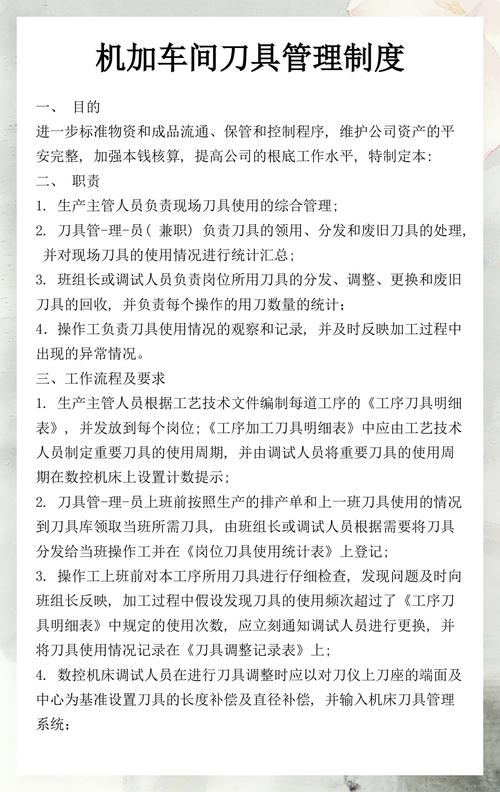

车间里刀具管理的野路子，竟然能省30% 刀具散了满地？刃口磕碰没人管？这种车间我看得头皮发麻。 我现在搞了个“刀具身份证”制度。每把刀上贴二维码，扫一下就知道：这把刀磨过几次？剩余寿命多少？上次用在哪台机床上？靠人工记忆？那都是钱呐，兄弟。 还有个狠招：刀具预调仪。以前对刀都是机床上试切，占机时间老长了。现在离线测量，刀具数据直接发到CNC系统。省出来的主轴运转时间，够多干一个班次。虽然预调仪初期投入几万块，但半年就回本。 问：国产刀具和进口刀具差距大吗？现在能用国产替代吗？ 答：分场景。常规钢件、铸铁加工，国产一线品牌真不赖了，比如株钻、厦门金鹭，稳定性一年比一年好。但难加工材料、超高精度或极端工况——像加工Inconel718高温合金，刃口崩缺概率还是比山高、瓦尔特高一些。我的策略是：粗加工和半精加工大胆用国产，精加工和关键工序用进口，成本能降40%，风险可控。这就像混动车，不同工况用不同模式。 另外，刀具刃口处理、涂层再生这些服务，现在国内也有公司做了。废刀回收重磨，寿命能恢复到新刀的80%以上，价格只有三成。这不香吗？ 说到底，刀具这玩意，不是简单的耗材。它是整个加工系统里的“牙齿”。牙齿不好，再强壮的身体也咬不动东西。车间里那些被忽略的细节——一个刀柄、一个涂层选择、一个换刀策略——往往就是利润的出血点。 干这行二十年，我依然每天在学。因为材料在变，涂层在变，机床在变。刀具，永远有新坑等你踩。但踩过了，就是护城河。
