上周去苏州某重型装备厂的车间蹲了3天，看着他们把之前因为焊接结构应力开裂报废的3台盾构机外壳重新改完落地，突然觉得之前教科书上的那些焊接结构知识点，全是没沾过焊枪的人写的空话。

别拿老黄历当圣经：2024年焊接结构的设计逻辑早就变了

之前行业里传了几十年的准则，说焊接结构要尽量减少焊缝数量，能少焊一道是一道。我之前见过一个干了30年的老工程师，为了凑这个准则，把原本可以对称布置的两道焊缝硬改成单侧整圈焊，觉得这样焊缝少，变形小，强度高。结果焊完放了3天，结构变形量超了2mm，直接把后续机加工的基准面切废了，亏了快20万。 说出来你可能不信，现在车间的焊接条件早就不是二三十年以前了。六轴机器人配脉冲MAG焊，低飞溅实芯焊丝，焊缝成型的稳定性比手工焊高了好几个量级。这种情况下，硬抱着“焊缝越少越好”的老经验不放，本质上就是刻舟求剑。 重型盾构机外壳机器人焊接作业现场 问：网上一直说焊接结构要尽量减少焊缝数量，这个说法现在还能用吗？ 答：得看场景。如果你是手工焊、用的还是普通药芯焊丝，那确实要尽量少焊，毕竟手工焊的飞溅、缺陷率、变形量都不可控。但现在车间基本都是机器人自动化焊接，焊缝成型稳定，只要你把焊缝对称布置、避开应力集中的边角位置，多两道焊缝根本不是问题——反而那些为了凑“少焊缝”硬挤出来的整体拐角，才是后期开裂的重灾区。 现在行业里做的焊接结构轻量化，早就不是靠减薄钢板厚度来省成本了。而是通过拓扑优化，把非受力区域的钢板挖掉，把焊缝布置在受力方向的主应力线上，甚至可以在焊接接头位置做局部的加厚补强，代替之前整体加厚的笨办法。 举个真实的例子，某新能源车企的换电站钢结构，之前用16mm的钢板整圈焊接，自重1.2吨，加工成本高得离谱。后来设计团队改了拓扑优化的焊接结构方案，把非受力区的钢板换成6mm的，焊缝沿着主应力方向布置，自重直接降到700公斤，焊缝总长度还少了15%，整体成本降了22%。 太香了。

最容易被忽略的焊接结构隐形杀手：残余应力

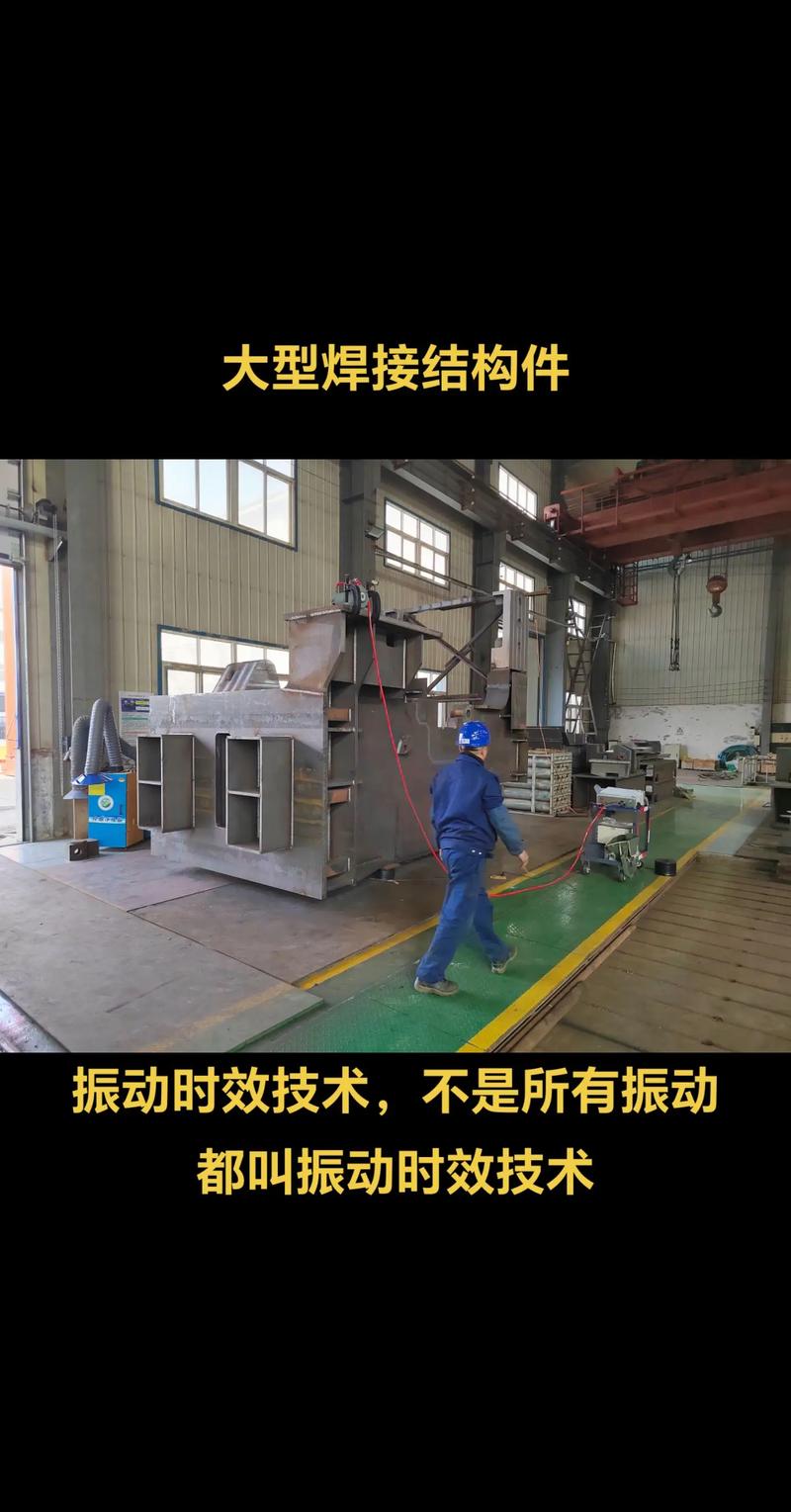

我前几年踩过的最大的坑，就是做某港口起重机的臂架焊接结构的时候，总觉得焊完做个喷砂、刷个漆就完事了，完全没把残余应力当回事。结果用了不到2年，臂架上的焊缝位置出现了3条贯穿性的裂纹，最后拆回来做振动时效处理，光返工花了快80万，现在想起来都肉疼。 很多设计员算焊接结构的强度，只看材料的屈服强度、焊缝的熔深够不够，根本不管焊接过程中攒下的内应力怎么释放。焊的时候焊缝位置被加热到上千度，冷却的时候收缩就会在结构内部攒着很大的拉应力，你要是不主动处理，要么是焊完当场变形超差，要么是用着用着应力慢慢释放，直接把焊缝扯出裂纹。 ❗ 别信什么“焊完放俩礼拜应力自己就散了”的鬼话，对于厚度超过20mm的厚板焊接结构，自然时效的应力释放效率连10%都不到，等你应力散完，结构早就歪到没法用了。 厚板焊接结构振动时效处理现场 问：我们厂做的都是小批量的机架结构，厚度也就10mm左右，有必要花钱做残余应力处理吗？ 答：看你用在哪。如果是车间里放着的固定工装，没人动，那确实没必要。但如果是要跟着设备跑的移动机架，比如AGV的车架、机械手的底座，哪怕板厚只有8mm，你至少得在焊完之后把所有焊缝的焊渣敲掉，用小锤沿着焊缝敲一遍做简易的应力释放——别嫌麻烦，之前有个做AGV的客户，就是省了这步，车架在客户现场跑了3个月，焊缝位置变形了1.5mm，直接把上面装的激光雷达扫歪了，赔了客户整整100万的项目款。 对于高精度要求的焊接结构，现在行业里已经很少用传统的火焰矫正了。而是跟着焊接工序同步做随焊锤击，或者用超声冲击处理焊缝的余高位置，把残余压应力留在焊缝表层，能把变形量控制在0.5mm以内，还能把焊缝的疲劳寿命提30%以上。 说个吐槽的事，我之前见过一个老师傅，拿着烤枪对着变形的结构一顿烤，觉得自己技术天下第一，结果烤完的结构表面硬度掉了一大截，用了一年就锈得不成样子。真的，老办法不一定全对。

焊接结构的落地细节：别让设计图赢了，车间输了

我审过的焊接结构图纸没有一千也有八百，最离谱的一份设计图，要求在一个封闭的箱型结构内部的拐角位置焊一道满焊，结果那个箱型结构的人孔只有30cm见方，焊工伸进去胳膊都费劲，怎么焊？最后逼得车间把人孔开大了10cm，不仅结构强度受影响，还多花了不少加工费。 说实话，现在很多年轻的设计员，坐在办公室里对着软件算受力，算得头头是道，根本没去过车间，不知道焊工的操作空间够不够，不知道焊完之后能不能把焊渣清干净，不知道坡口开太小的话根本焊不透。这种图就算受力算得再准，到了车间也是一堆烂摊子。 💡 几个落地的时候一定要注意的细节： - 尽量避免在封闭空间内部设计焊缝，真要设计的话，操作空间至少要留够焊工带面罩能伸进去胳膊的尺寸 - 焊缝位置尽量避开后续机加工的基准面，不然焊完的飞溅、焊瘤把基准面弄花了，后续机加工又得费半天劲修 - 厚板对接的焊接结构，一定要开合理的坡口，别为了省坡口加工的钱，把坡口角度设成30度，结果焊工焊的时候熔不透，后期全是夹渣缺陷 我现在审焊接结构的图纸，第一件事就是看这个设计员有没有去过车间。但凡画的图全是封闭空间的焊缝、或者坡口角度小到根本焊不透的，我直接打回去重改——毕竟车间的焊工师傅不会因为你算的应力对，就给你焊出完美的焊缝。 上周那个苏州的厂，改完的盾构机外壳焊接结构，焊完之后测的变形量才0.3mm，比之前的要求还高了一个等级。其实焊接结构从来不是什么高深的学问，你不用去背那些复杂的公式，只要别拿几十年前的老经验当教条，多去车间看，多听一线焊工的意见，少搞那些办公室里拍脑袋的设计，做出来的结构自然就不会差。
