十五年前，我在东莞一家代工厂做设备维护。那会儿刚入行，年轻气盛。有台冲床老停机，毛病出在一个看起来傻大黑粗的锁紧螺母上——明明拧得死死的，转两圈就松了。师傅叼着烟，斜我一眼：“你拧的是螺栓，不是麻花。” 后来才知道，那是振动松脱，教科书上叫“旋转松动”。从那以后，我对“紧固”这两个字再也不敢小瞧。

高强度螺栓横向振动试验机

说实话，干设备维护这行，最怕的不是大故障，而是找不到原因的“软故障”。一颗螺栓松了，可能造成对中度跑偏、振动剧增，然后一系列连锁反应。你排查很久，最后发现只是几个紧固件没听话。那种懊恼，真想抽自己。

当理论遇到现实：拧紧的四个变量

几乎所有工科生都背过扭矩公式 T=KFd。扭矩系数K、预紧力F、直径d。可现实呢？K值是个玄学。 同一批螺栓，换个表面涂层，K从0.12飙到0.25。你按规范扭矩扳手拧，预紧力差一倍多。听说德国人搞VDI 2230，一本标准几百页，就为了算计这些。但我们这行，有多少人真去算？

更要命的是摩擦。螺纹副、螺栓头下面的摩擦，占到输入扭矩的90%左右！也就是说，你拧扳手那身汗，真正转化为夹紧力的，只有一成。❗ 没有实测摩擦系数，直接查表定扭矩，就是闭眼开车。

防松的流派和那些坑

防松，主流三招：摩擦防松、机械防松、永久防松。摩擦型的，尼龙嵌入螺母，便宜，但超过100°C就软了，别用在高热端。施必牢（Spiralock）的楔形螺纹挺有意思——底径有个30°楔形斜面，锁紧时螺纹啮合面法向力方向变了，理论上抗振好不少。我实测过M10尺寸，跟普通螺母比，残余预紧力能保持80%以上。但有一点务必注意：它对螺栓公差敏感，国内一些小厂螺栓，中径偏下差，装了跟没装一样。❗ 不是所有黑科技都适合你家工况。

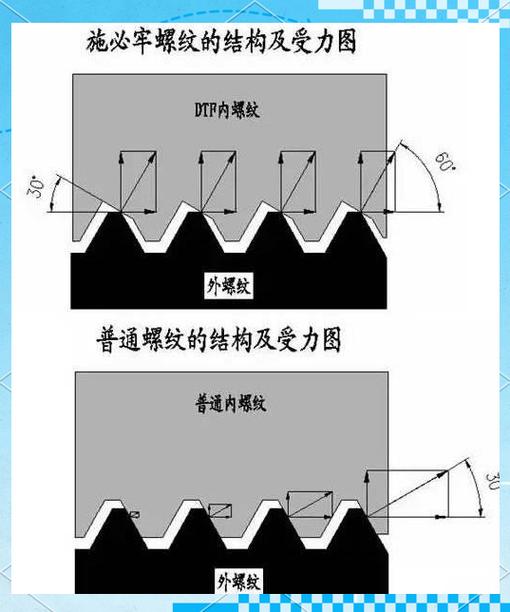

施必牢Spiralock螺纹截面示意

问：“我们做越野车底盘，振动超大，平垫+弹垫+螺母，还是松，怎么办？”

答：“早该把那老一套弹簧垫圈扔了。NASA都发文说了，弹簧垫圈在横向振动下几乎没有防松效果，甚至可能加速松脱。机械防松里，建议试试Nord-Lock楔形制锁垫圈，原理是利用楔形面产生楔紧力，有效防止旋转。不过价格贵，一套大几十块。或者用螺纹紧固胶，中强度厌氧胶，涂抹前必须清洁螺纹。再狠一点，用多点铆接螺母，一次性的。别图省事儿，人命关天。”

问：“智能螺栓是什么鬼？真能实时监测预紧力？”

答：“准确说，叫螺栓预紧力超声波测量。在螺栓头或末端粘贴压电陶瓷片，发射超声波，测声时差。拧紧时螺栓伸长，声时变化，换算成应力。现在还能无线传输，装个传感器在螺栓上，配合边缘网关，手机上就能看。西门子歌美飒在风电叶片M64螺栓上就在用。不过初始标定有点麻烦，每次都得做零应力基准。价格嘛，一组系统十几万，批量生产降本后可能普及。💡 对关键连接，这个投入真值得。”

螺纹那些事儿：粗牙还是细牙？

螺纹那些事儿：粗牙还是细牙？

选牙型也有讲究。很多人默认粗牙，因为抗拉强度高，好装配。但受振动的地方，细牙螺纹自锁性更好，螺旋角小，摩擦力矩大，防松能力强。但细牙容易乱扣，装配稍歪就完蛋。还有锥管螺纹，密封用，有人非要用在结构连接上，滑扣了怪谁？材质配对也关键，不锈钢螺栓配不锈钢螺母，容易咬死。我习惯用二硫化钼涂覆，或者干脆换材料——304螺栓配316螺母，硬度差一点，咬死概率降一大半。这些小经验，书上不写。

扭矩扳手，你真的会用它？

见过太多人用扭矩扳手当套筒使，咔哒声响了还继续拧——这叫过扭矩。或者用加长杆时不知道修正值。举个简单例子：扳手有效长度300mm，加了个100mm的接杆，如果不修正，实际扭矩会是设定值的(300+100)/300≈1.33倍。这就是超拧！然后螺栓屈服了，还不自知。其实扭矩法不如扭矩+转角法可靠。 先贴紧，再转规定角度，直接克服弹性区进入少量塑性，预紧力分散度能控制在±15%以内，比纯扭矩±25%强多了。

趋势更劲爆——AR辅助紧固。微软Hololens戴头上，螺栓扭矩值直接投影到工位，扳手无线连接MES系统，扭矩曲线实时上传。螺栓拧紧数据全追溯。宝马铁西工厂就在这么干。✅ 传统手工已经不够了，数字化追溯是必然。不过说实话，系统宕机的时候，工人还是得靠手感。手感这东西，说不清，老师傅才有。

数字化扭矩扳手与工业物联网系统界面

问：“我们用的12.9级高强度螺栓，扭矩打到位了，但使用后检查总有松动，为什么？”

答：“可能有几种原因：一是被连接件表面粗糙度过大，产生蠕变松弛；二是存在温差，热胀冷缩导致预紧力下降；三是螺栓塑性变形，如果扭矩设定过高，可能进入屈服。建议检查螺栓是否已发生颈缩，扭矩策略可改为扭矩+转角，或者增加碟形弹簧补偿。另外，摩擦系数如果没控制，扭矩不准导致预紧力不足。用测力螺栓实测一下预紧力。”

对了，还有个哭笑不得的事儿。客户指定用某种镀镉螺栓，因为耐盐雾。但镀镉层容易产生氢脆，延迟断裂风险高。我们定制了烘烤去氢工艺，200°C、4小时。结果供应商偷偷省了这步，螺栓装了三个月，齐根断了一排。要不是及时召回，后果不敢想。现在我们的紧固件入厂必须做氢含量检测，拿着便携测氢仪，每批次抽10%。成本高，但安心。

紧固，看似粗活，其实精致得要命。下次你拧一颗螺栓，想想背后的力学、材料、摩擦学，还有可能的失效。别让它成为你生产线上的定时炸弹。
