在铸造车间蹲了十几年，要说最大的感受，就是铸件这玩意儿太玄了。明明一模一样的工艺，换个人操作，出来的活儿能差一条街。有时候你觉得十拿九稳，结果开箱一看——全是气孔，心态直接崩了。

设计？先问问铸造师傅答不答应

很多年轻工程师画图那叫一个漂亮，壁厚均匀，圆角过渡，看着没毛病。但拿到车间老师傅那儿，人家就一句话：“这地方肯定缩。”真的，不服不行。理论是一回事，铁水流动起来根本不按你设计的走。比如那个壁厚差，突然从30毫米变到10毫米，还没个过渡，热节就在那儿挂着，不缩松才见鬼。 对了，还有那个拔模斜度。有些设计压根不考虑脱模，砂型卡住硬敲，铸件能没裂纹吗？所以我现在养成了一个习惯——出图前必去车间转一圈，逮着老师傅抽烟，顺便把图给他瞥一眼。有时候一根烟的功夫比三天模拟都有用。 铸件壁厚设计缺陷对比实物照片 说到设计，不得不提 铸造工艺 的仿真。现在有magma、procast这类软件，能模拟充型凝固，但别全信。我吃过亏——软件说没问题，做出来内浇口附近全是缩松。后来发现是网格参数设大了，细节没算进去。所以仿真得结合经验，特别是 冒口 和 冷铁 的摆放，差之毫厘谬以千里。

气孔，铸件的头号死敌

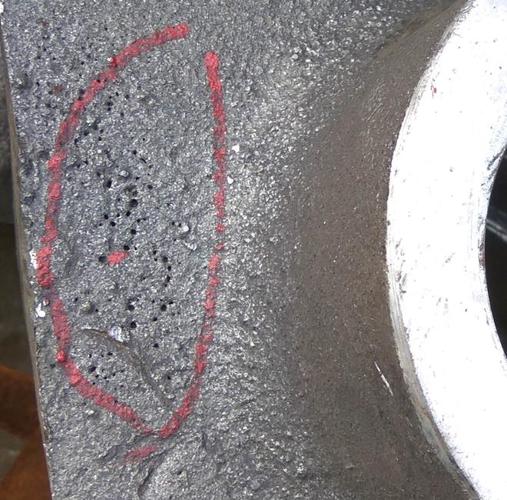

气孔，铸件的头号死敌 气孔分好多种：侵入气孔、析出气孔、反应气孔...说实话记那些名词没用，关键看形态。有一次我们做一批 球墨铸铁 端盖，加工后表面密密麻麻的针孔，就像蜂窝。查来查去，原来是砂芯没烤透，发气量太大。当时整批活儿差点报废，心疼得我直嘬牙花子。 还有一次更离谱， 铝合金压铸 件，皮下气孔，一热处理就起泡，跟蛤蟆皮似的。原因？除气没除好，铝液里氢含量超标。所以现在每炉铝水我都要测密度当量，宁肯多除十分钟，也别省那点时间。 问：气孔和缩松怎么区分？ 答：简单，气孔内壁光滑，缩松像海绵一样粗糙。如果肉眼分不清，上放大镜或者做渗透探伤——缩松区域会吸渗液，很明显。经验之谈，90%的气孔是析出性的，控制好熔炼和浇注系统就行。

精密铸造，到底精密在哪？

这两年 精密铸造（熔模铸造）越来越火，很多零件放弃砂铸改做精铸。表面光洁度确实是高，尺寸精度也牛，能到CT4级。但成本嘛...说说都是泪。一个不锈钢叶轮，砂铸可能只要200块一公斤，精铸直接翻倍。而且精铸也不是万能药，细长孔、薄壁大平面照样变形。 精密铸造涡轮叶片蜡模组装过程 记得给某泵厂做过一批 双相不锈钢 叶轮，精铸出来的扭曲变形把加工师傅搞懵了，校正费了老劲。后来在工艺上加了加强筋，热矫形后切除，才勉强搞定。所以精铸挂标签写着“贵”，不只是模型贵，试试错成本也高。 问：什么时候必须用精密铸造，不能用砂铸？ 答：如果你是公差要求小于0.1毫米，或者表面粗糙度要Ra1.6以下，再或者小批量且形状复杂难以机加工——那就别犹豫了，上精铸。但要是单纯追求外观，可以考虑水玻璃砂型铸造加打磨，成本省一半。

探伤——是天使也是魔鬼

探伤——是天使也是魔鬼 做铸件最怕听到的词就是“探伤”。超声波、X光、磁粉...一到这环节心里就发毛。说实话，铸件内部质量就像开盲盒，表面光鲜亮丽，射线照片一照，缩孔裂纹全现原形。 去年我们有一批 碳钢阀体，交货前做射线探伤，发现内部有疏松，评级4级，客户直接拒收。没办法，全部回炉，损失几十万。后来痛定思痛，在浇注时加陶瓷过滤网，调整浇注温度，后续批次才稳定到2级。 但有时探伤要求也过于严格，有些客户拿着一级标准卡所有区域，连非关键位置的微缩松都不允许，这就有点过。铸件毕竟是铸造出来的，不是锻造，内部零缺陷几乎不可能。沟通不好，逼得铸件厂只能拼命加冒口和冷铁，结果成本上去了，残余应力大了，反倒容易裂。

最后说说人的因素

铸造这行，设备越来越好，但人的经验还是没法替代。同一个炉子，小张操作出废品率5%，老李能控制在1%以内。为什么？因为老李听得出来炉子声音不对，知道什么时候该扒渣，什么时候该出炉。数字化可以辅助，但替代不了手感。 这些年见过太多年轻人嫌弃铸造脏、苦，转头学数控了。可有没有想过，铸件毛坯都做不好，拿什么精加工？基础工业要是没人搞，早晚卡脖子。真心希望更多聪明人加入这个行当，真的，铸件里藏着大智慧。 问：新手学铸造从哪儿入手？ 答：先去车间干半年。从造型、熔炼到浇注，挨个摸一遍。别一上来就搞仿真，连砂子都没摸过，模拟出来也是飘的。同时多读缺陷图谱，把常见缺陷的特征和成因刻在脑子里，看到实物能判断个八九不离十，就出师了。 以上就是我对铸件的一些感受。踩过的坑太多，随便挑几个说说，希望能让大家少走弯路。记住，铸件是有灵魂的，你对它马虎，它就让你难看。
