换了3批进口刀具还是崩刃？2024年车间里没人说的刀具选型潜规则
第一笔账：你以为的刀具单价，其实只是冰山一角
车间里算成本最容易犯的错，就是把刀具的采购单价当成全部成本。
之前接触过一个做汽车转向节的零部件厂，之前为了“提升加工品质”，一口气换了某欧美品牌的整体硬质合金铣刀，单支采购价260元，比同规格的国产靠谱涂层刀贵了140块。采购部当时还算了笔账，说这款进口刀的实验室标称寿命是国产的2.5倍，算下来反而更划算。
结果上线跑了一周，问题全出来了。因为车间的毛坯是模锻出来的，表面硬皮厚度差能到0.3mm，进口刀的刃口做的太锋利，碰到硬皮直接崩刃，换刀频次反而比之前用的国产刀高了1.3倍。每次换刀要重新对刀、调切削参数，平均每次停机12分钟，一条生产线一天因为换刀停8次，光机床工时损失就快2000块。最后财务拉了三个月的账算总账，光刀具相关的换刀停机、工件报废损失，就比之前多花了42万。
机加工车间换刀调试现场实拍
聊到这肯定有人要问了：
问：我之前也遇到过，刀具买的时候看着便宜，但是换刀频繁耽误交期，到底怎么快速算真实的单刀成本啊？
答：别拿单价当唯一指标，你就套个最笨的公式：（刀具采购价 + 换刀调试总工时 × 机床小时费率 + 加工过程中因为刀具磨损导致的工件报废成本）÷ 刀具累计加工的合格零件数。就拿刚才那个厂的数算，进口刀的单零件分摊成本是0.32元，同规格适配他们车间工况的国产涂层刀分摊下来才0.11元，差了快3倍。别信什么“进口刀寿命长”的鬼话，那都是在实验室理想切削参数下测的，你车间里的锻件有硬皮，毛坯余量差0.2mm，冷却水压不够，啥刀的寿命都得打对折。
第二笔账：涂层选错了，再好的基体都是白搭
很多人选刀具的时候，只看基体是整体硬质合金还是高速钢，对涂层的重视程度为零。这真的是大错特错。
现在的工业刀具，涂层性能占了整体寿命的60%以上。2024年的车间里，早就不是十年前那种拿TiN黄涂层当万能款的时代了：加工淬硬钢要选AlCrN纳米多层涂层，硬度高还耐氧化；加工铝合金要选无粘结剂的超细金刚石涂层，不粘铝屑；加工高温合金要选带润滑功能的DLC类金刚石涂层，降低切削摩擦系数。
💡 别信商家给的“通用型万能涂层”宣传，现在的工业加工场景里，根本不存在能通吃所有材料的万能刀具。我见过最离谱的操作，是有人拿加工钢件的TiAlN涂层铣刀去切6系铝合金，切出来的零件表面全是刀痕，最后一查，刃口上粘了厚厚一层铝屑——这种涂层表面的化学活性太高，和铝的亲和力强，不粘才怪。

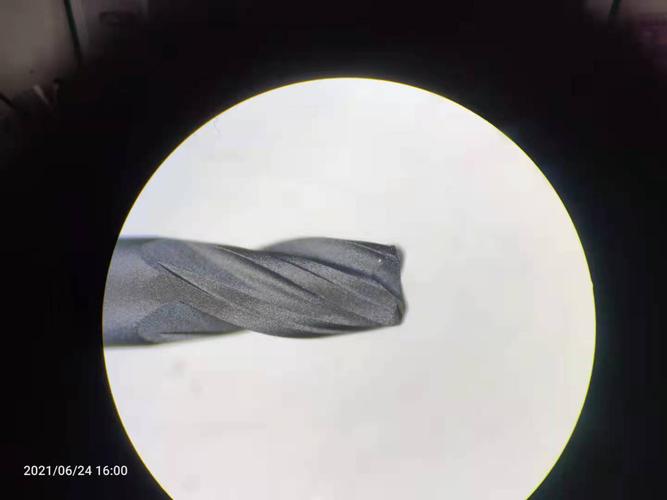

不同涂层刀具刃口显微镜对比图
说到这又要碰到大家常问的问题了：
问：我上次买的金刚石涂层刀具，干6061铝合金，为啥刃口还是很快就钝了？
答：大概率是你选的刀具刃口钝化工艺不对。现在靠谱的金刚石涂层刀，刃口钝化是要做到R0.01-R0.02的均匀倒圆，很多小厂做的刀，刃口是锋利的直角，涂层上去之后根本挂不住，切个几十件就整块掉涂层，当然不耐用。还有个容易忽略的点——别拿金刚石涂层的刀去切钢件，金刚石和铁在800℃以上会发生剧烈的碳扩散反应，刃口会快速被磨耗，要是你不小心拿错了，不出10分钟刃口就全废了。
第三笔账：别拿你的生产场景，去套别人的刀具测试参数
❗ 说真的，我见过太多车间的工艺员，抱着厂家给的参数手册死磕，从来不肯根据自己车间的实际情况调整。
厂家给的刀具测试参数，都是在他们自己的实验室机床上测的——主轴跳动小于0.002mm，用的是精轧无氧化皮的棒料，冷却系统是高压大流量的水溶性切削液，刚性拉满。你车间的机床用了10年，主轴跳动超了0.02mm，装夹的平口钳都磨出槽了，毛坯是自由锻的，表面氧化皮厚得掉渣，你直接把参数抄上去，不崩刃才怪。
之前碰到个做航空钛合金结构件的厂，买了某款号称能高速切削钛合金的整体硬质合金刀具，严格按照厂家给的参数开：转速S4000，进给F1500，结果每支刀切3个零件就崩刃。后来他们的工艺员把转速降了15%，进给提了20%，再把原来的乳化液冷却换成带微量润滑的-10℃低温冷风，单刀寿命直接从3个零件涨到了27个，表面粗糙度还比之前好了两个等级。
我上次碰到个在车间干了22年的老班长，他选刀具从来不听销售吹得天花乱坠。每次新刀来了，先拿废料块切10分钟，盯着切出来的铁屑判断状态：切钢件的时候铁屑是淡蓝色的连续卷屑，那参数就是对的；如果出来的铁屑是紫黑色的碎渣，说明切削温度太高了，赶紧降速，不然刀白买。
✅ 现在靠谱的刀具供应商，都会免费给你做现场的切削测试，拿着你车间的真实毛坯，在你的机床上试切，把参数调到最合适的状态再让你批量采购。要是碰到那种只让你买、不肯上门测试的，直接拉黑就行——他连你的实际工况都不了解，卖你的刀能适配才怪。
说到底，选刀具从来不是选最贵的，也不是选进口的，是选最适配你车间那台老机床、适配你手里那批毛坯、适配你要加工的材料的。
毕竟最后算下来，能帮你省钱、少停机、少报废的刀，才是好刀。
