上周去苏州一家做新能源汽车结构件的厂驻场，刚进车间就看到废料区堆着几百个压簧——全是跑了300次循环就断的残次品。采购的小伙子蹲在旁边抽烟，脸皱得像被揉过的图纸。 我凑过去翻了翻，好家伙，线径1.2mm的压簧，用的是普通冷拉65Mn钢丝，客户那边的工况是电池包泄压阀，要在-30℃到120℃的温度区间里，扛住电池热失控瞬间的高压冲击，要求1000次循环后弹力衰减不超5%。 这哪是选弹簧，这是拿个铁丝凑数啊。

别把弹簧当"无足轻重的标准件"：90%的失效从选型错配开始

太多工厂的采购，把弹簧归到"五金标准件"的品类里，下单的时候只卡三个参数：线径、中径、自由长度，根本不管实际工况是啥。 我见过最离谱的选型，是上海一家做自动化分拣线的厂，选压簧的时候只卡了最大承载150N，完全没考虑分拣线是24小时连续跑的交变载荷，弹簧装上去不到半个月，弹力直接掉了22%，分拣的包裹直接卡在线道上，堵了整整两排传送带，运维的小伙子站在传送带旁边，骂得整条线的人都能听见。 💡 现在80%以上的工业弹簧失效，本质上都是拿静载荷的选型公式，去套动载荷的使用场景。 新能源汽车电池包泄压阀用微型弹簧实拍 很多人刚接触弹簧选型的时候，总纠结该选什么材料，我干脆把大家问得最多的问题拎出来说： 问：我们做普通室内传动机构，用最常见的65Mn弹簧行不行？ 答：要是载荷低于1000N、循环次数不超10万次，凑合用没问题。但但凡你要过盐雾测试，或者工作温度超过120℃，65Mn表面的氧化层会直接崩掉，强度衰减能到30%——别问我怎么知道的，去年帮一个做户外通信机柜的厂换了三批弹簧，才踩明白这个坑。 你要是做新能源、户外设备、或者高循环的自动化设备，别再盯着65Mn的低价了。现在主流的高应力弹簧，用的都是油淬火回火的SAE9254V钢丝，或者不锈钢的17-7PH，前者的许用切应力能到1100MPa，是普通65Mn的1.8倍，后者能扛住盐雾腐蚀，在户外放三五年都不会锈。 弹簧的弹力从来不是越大越好，匹配工况才是核心。我之前碰到过一个做消费电子的客户，为了让按键按起来更有手感，把弹簧的预压量加了30%，结果按键的疲劳寿命直接从100万次掉到了12万次——用户按了三个月就塌键，售后单堆得像小山。

弹簧断了别先骂材料差：这些细节才是隐形杀手

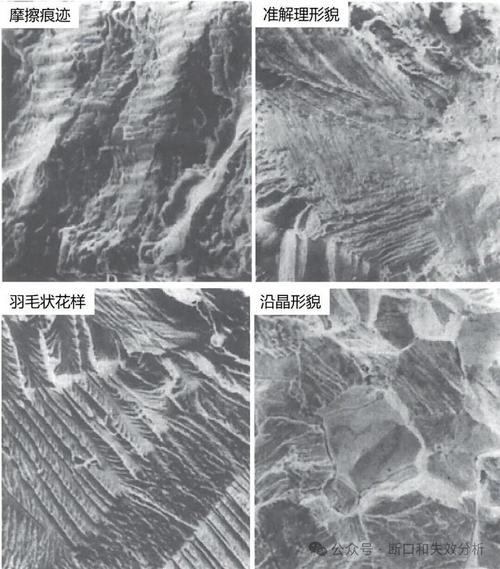

太多人弹簧一断，第一反应就是供应商偷换了劣质材料。 真不是。 我做了快十五年的弹簧相关的技术服务，碰到的失效案例里，真正材料问题的占比不到20%，剩下的80%，全是安装、加工、表面处理的细节没做到位。 比如最常见的偏载问题。压簧的设计本来就是承受轴向压力的，要是你安装的时候，两端的导向套不同心，或者弹簧端面没磨平，装上去歪歪扭扭的，每压缩一次就受一次侧向力，寿命直接砍半。 压缩弹簧疲劳断裂端口金相分析图 又有人问了，我怎么判断是不是偏载导致的断裂？这也是大家问得最多的问题： 问：弹簧断口一半是粗糙的脆性断面，一半是光滑的贝壳状疲劳纹，到底是什么原因？ 答：十有八九是安装偏载了。我之前碰到过一个做注塑机的客户，弹簧装在顶针板上，两边的导向套差了0.3mm的同心度，弹簧每压缩一次就受一次侧向剪切力，跑了不到5万次就断。别信什么"弹簧能承受偏载"的鬼话，压簧的侧向偏载超过额定载荷的10%，寿命直接打五折；超过20%，跑几百次就脆断。 还有个容易被忽略的坑——氢脆。要是弹簧的表面处理用了普通的电镀锌，电镀过程中析出的氢原子会钻到钢丝的晶界里，放个三五天自己就断了，连载荷都不用加。去年帮一个做汽车门锁的厂排查问题，换了四批弹簧都断，最后发现是电镀的工艺没做脱氢处理，把表面处理换成达克罗涂层之后，再也没出过断裂的问题。 ❗ 要是你用的是强度超过1000MPa的高应力弹簧，千万别做普通电镀锌，氢脆风险高到离谱。

采购弹簧最容易踩的隐形坑

采购弹簧最容易踩的隐形坑 讲完选型和失效，再说说采购的时候容易碰到的坑。 第一个坑，就是拿普通冷拉弹簧当高应力油淬火弹簧卖。普通冷拉的65Mn钢丝，表面是发暗的，甚至有细小的氧化皮；油淬火的高应力钢丝，表面是亮银色的，没有氧化皮，摸上去是硬的，不会有软塌塌的感觉。很多供应商把普通弹簧的价格标高一点，当高应力的卖，你拿卡尺量尺寸根本看不出来，但是弹力差了15%以上。 所以收货的时候别光量尺寸，一定要测弹力。我见过最夸张的供应商，给一个做高铁座椅的厂供弹簧，名义载荷120N，实际测出来只有90N，装上去座椅晃得像坐秋千，最后整批退货，耽误了客户整整两周的交付期。 第二个坑，有效圈数偷工减料。很多厂做弹簧的时候，名义上是8圈有效圈，实际只做7圈，你量自由长度根本没区别，但是弹力直接差12%——毕竟弹簧的弹力和有效圈数是成反比的，圈数少一圈，弹力就涨一截，看起来好像弹力更大了，但是抗疲劳的能力直接掉一大截。 不过话说回来，现在国内的弹簧加工技术真的进步太快了。我2013年刚入行的时候，找个能把弹簧自由长度公差控制在±0.1mm的厂都难，现在江浙一带的专精特新小厂，做半导体测试座用的超细线径弹簧，线径0.05mm，公差能控制在±0.002mm。第一次拿到那个弹簧的时候，我放在手里轻得像根头发，当时就觉得，这玩意儿根本不是我以前认知里的那个"小弹簧"了。 很多人觉得弹簧的技术已经到头了，其实根本不是。去年跟一个做航空航天弹簧的厂的技术总工聊天，人家现在做的弹簧，能在300℃的高温下，连续循环100万次，弹力衰减不超过5%——这搁二十年前，根本想都不敢想。
