上周，一个客户打电话来，火急火燎地说他的液压机主缸裂了，才用了半年。我一听就猜到了——锻件出事。果然，拿到断口一看，内部裂纹密布，典型的疏松没锻合。这玩意儿也能出厂？我直接拍了桌子。

说实话，锻件这个东西，外行看热闹，内行看门道。一块铁疙瘩，加热、捶打、成型，看似粗犷，实则每一个晶粒的流向、每一条纤维的锻造比，都决定了它未来的命数。

什么才算是好锻件？别被外观骗了

很多人觉得锻件表面光滑就是好的。笑话！我见过太多表面光亮如镜，内里却像蜂窝的“药水锻件”——用酸洗把缺陷掩盖。真正的好锻件，得看流线。锻造流线就像树木的年轮，必须沿零件外形连续分布，那才扛得住疲劳应力。打断一个锻件，看断口，晶粒细腻如瓷，放射状花样清晰，那是上品。反之，粗大晶粒、闪亮的小平面（解理断口），脆性大，早晚出事。

锻件流线检测 酸浸低倍组织

还有一个指标：锻造比。简单说，就是坯料变形程度。轧制圆钢直接锯切下来的坯料，锻造比基本为零，内部缺陷根本焊合不了。靠谱的做法是先敦粗再拔长，让锻造比到3以上，才能把心部锻透。但是！有些小厂为了省事省材料，直接用圆钢车个外形就冒充锻件，那叫黑心。

锻造工艺的猫腻：省成本省出大祸

现在竞争激烈，低价中标，很多厂在看不见的地方做手脚。我见过用连铸坯直接锻造的，连铸坯中心偏析严重，硫化物带状组织，根本不适合做重要锻件。还有加热温度乱来，为了省电，始锻温度过高导致过热、过烧，晶界氧化，强度一塌糊涂。

问：那自由锻和模锻哪个更靠谱？答：得看场合。自由锻适合单件小批，二十吨的大轴，只能自由锻。但尺寸精度、表面质量差，加工余量大。模锻效率高，尺寸准，能做出复杂的筋和台，汽车连杆、万向节都是模锻，流线保持好，强度高。不过，模锻模具贵，开一套模十几万，量少划不来。所以，量少用自由锻，量多用模锻，这是铁律。

问：怎么检查一个锻件内部有没有缺陷？答：UT（超声波探伤）是必须的。但UT也不是万能，一些细小夹杂物或者方向不佳的裂纹可能漏检。重要件，比如压力容器锻件，还得做MT（磁粉探伤）表面，甚至PT（渗透探伤）。更狠的，要切试片看低倍组织，做力学性能。但是，很多用户根本不懂，连检测报告都不要求，这就给烂锻件开了后门。我常跟徒弟说：不探伤的锻件，跟买彩票没两样。

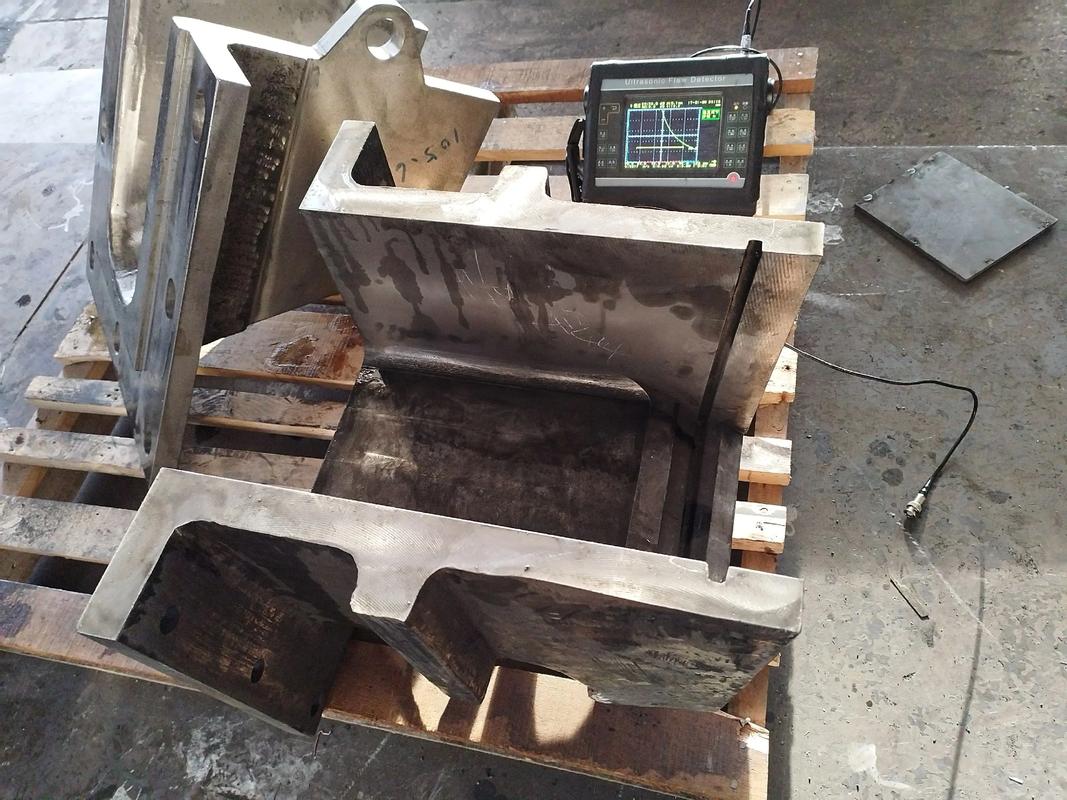

超声波探伤检测大型锻件

这些年我踩过的锻件坑

这些年我踩过的锻件坑

大概七八年前，给一家矿山做破碎机的主轴，供应商信誓旦旦说锻件合格，我轻信了。装机三个月，轴断了，整个生产线停工，一天损失几十万。后来切开看，轴心部位有严重的疏松和残余缩孔，压根没锻合。从那以后，我定了个规矩：关键锻件必须到厂复验，自己切样，自己看金相。谁求情都没用。

还有一次，贪便宜买了批所谓的“冷锻”链轮，结果硬度不均，滚齿机一加工就崩刀。一查，冷锻变形量不够，局部加工硬化，退火又不完全。唉，一分价钱一分货，锻件这行，便宜真的就是当！

问：现在三维打印技术这么火，能替代锻造吗？答：3D打印在某些小零件、异形件上有优势，但要说全面替代锻造，还早得很。打印件的性能各向异性问题，疲劳性能不如锻件。而且大件成本太高，你打个几百公斤的轴试试？锻造依然是获得高密实度、高力学性能的主流方法。不过，两者结合，比如先打印预形坯再锻造，是个方向。我们已经试过，效果不错，省材料还提高性能。

未来：智能锻造能救这个行业吗？

未来：智能锻造能救这个行业吗？

我最近去几家大型锻造厂参观，看到他们上了自动化生产线，机械手抓料，压机精准控制变形，温度实时监控。说实话，这种智能锻造，出来的锻件一致性确实好，人为失误少。但投资太大，中小企业根本玩不起。而且，锻造老法师的经验，那种看火花判断温度、听声音判断模具磨损的绝活，机器目前还学不会。我有点担忧，再过十年，这些手艺会不会绝传？

不过，趋势挡不住。要想做高端锻件，比如航空发动机的粉末高温合金涡轮盘，就必须靠等温锻造、超塑性锻造这些新工艺，设备、控制要求极高。我们国家这几年进步很快，已经突破了一些瓶颈，但材料、工艺的积累仍需时日。毕竟，人家干了上百年，咱们才短短几十年，得追！

行了，先聊这么多。我得去车间盯着那批曲轴了，不然又有得忙。最后叮嘱一句：选锻件，别光图便宜，找靠谱的供应商，做实打实的验收，才能睡得安稳。
