开工第一天，就接到客户投诉。冲压件的孔位偏了0.3毫米。我当时头都大了——这种问题，真不是第一次。说实话，冲压件这行当，精度就是命门。你想想，一台车上万个冲压件，有一个装不上，整条线都得停。最近折腾了一个月，总算摸出点门道，不吐不快。

精度从哪里开始失控的？

很多人以为冲压件尺寸不准就是模具磨损。错！或者说，模具只是最明显的替罪羊。上个月我们拆了模具，导柱衬套间隙还在公差内，可冲出来的件就是不对。后来发现是送料机速度波动——板材进模时多晃了一下。那0.2秒的晃动，金属板材的屈服强度没变，但应变路径变了。对吧？你没法跟操作工说这个，他们只看模具。

冲压生产线送料机速度监测系统

还有个隐形杀手：温度。夏天车间40度，夜里冷下来，同样的模具、同样的金属板材，早上冲的第一件和下午最后一件，尺寸能差0.1mm。这0.1mm在装车时可能就是异响的来源。我们后来在模具里加了测温探头，才抓到规律。说实话，冲压工艺参数这东西，调模师傅的经验值很多年没更新了，现在都是凭手感摸间隙，唉。

回弹补偿：CAE算得再准，不如现场敲一锉？

高强钢用得多，回弹问题就躲不掉。你以为CAE分析能搞定一切？天真。我们花大价钱买了软件，请了仿真工程师，结果模具开出来，试模件一量，还是差0.5度。原因？材料批次之间屈服强度波动了30MPa。冲压模具设计不能只依赖数字孪生，你得留出调整余地。我现在坚持模具结构上做镶块式回弹补偿，试模时通过增减垫片微调，比整体数控改型省时间多了。

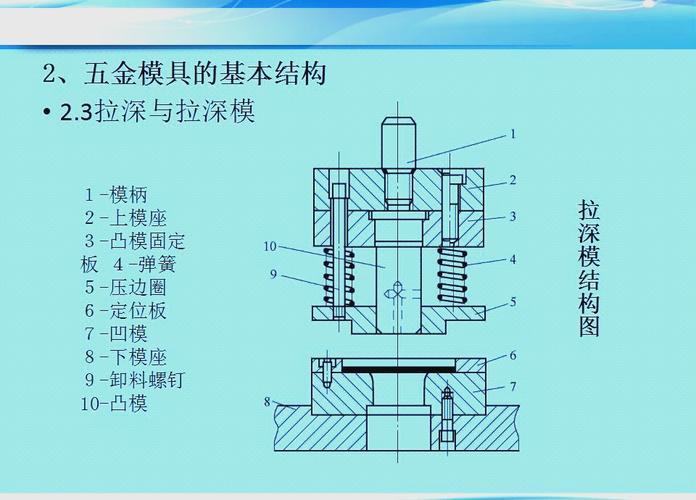

汽车冲压件模具回弹补偿镶块结构图

当然，也见过聪明反被聪明误的。某友商搞“全型面补偿”，把模面做得七扭八歪，结果冲出来反而扭曲，因为他忘了板材各向异性。所以，CAE辅助冲压工艺的核心，是了解你的材料，而不是盲信软件。

在线检测，是摆设还是真有用？

在线检测，是摆设还是真有用？

曾经觉得在线视觉检测太贵，现在觉得太香。我们去年上了套3D蓝光扫描，节拍30秒一件，直接跟模具控制系统联通。发现冲压件微裂纹，以前全靠肉眼，漏检率15%。现在三维检测一照，缺陷尺寸立刻标红。但设备初期总误报，因为车间灰尘大。后来加了风刀清洁，好了很多。

问：在线检测适合所有冲压件厂吗？

答：不一定。我们做汽车安全件的，要求零缺陷，必须上。如果你冲的是家电外壳，尺寸精度±0.5mm，抽检就够了。但关键看你的冲压件公差等级，IT8以上建议至少配备激光测距，成本低很多。

问：怎么说服老板投资检测设备？

答：算质量成本。我们算过，一次客户退货的罚款加返工，够买三套扫描头。而且现在新能源客户审核，你没在线数据追溯，直接取消供应商资格。这个账，老板一算就懂。

轻量化逼着大家玩铝板。铝板冲起来比钢板软，但回弹更诡异，因为弹性模量低。我们做过对比，同样厚度的5182铝板，冲压后回弹角是高强钢的1.5倍，而且对润滑极其敏感。有一次润滑油管堵了，出来的件全是波浪边，报废了半卷料。所以金属板材的特性你必须吃透，尤其现在的铝镁合金、复合材料，一个配方一个冲法。

最后：人的因素最要命

最后：人的因素最要命

设备再好，调模工拉开安全光栅，拿铜棒敲导柱，传感器就白装了。我们定制了防呆程序：模具未闭合到位置，冲床无法启动。还搞了个“冲压操作防错清单”，贴在机台上。好笑的是，最守规矩的反而是新来的实习生，老师傅总是不以为然。没办法，只能靠考核罚款，虽然我很反感。

冲压件这个领域，没有一劳永逸的解法。不过是发现问题，然后一个个堵。从修边毛刺到3D扫描，从模具钢选材到润滑液浓度，每一个细节都在跟精度搏斗。对了，最近试了款热冲压用铝硅涂层板，回弹小得惊人，打算写个专题——如果我不被新项目逼疯的话。
