注塑件那些事儿：从模具到缺陷，一次说透
说实话，搞注塑件这么多年，还是有客户拿着翘曲变形找我，说“你这塑料件怎么弯了？”——我真想回一句，注塑不弯才怪呢。当然，这话只能心里说说，毕竟谁都不想跟钱过不去。不过话说回来，注塑件的“疑难杂症”真是一言难尽，从原料到模具，从工艺到后处理，哪个环节都能给你整出点幺蛾子。
不同注塑件材料收缩率对比图表
问：为什么注塑件总是有缩水？换个料就好了吗？
答：缩水，也就是凹陷，一般出现在厚壁处。根本原因是冷却时体积收缩没得到补缩。换料不一定行，比如你把PP换成ABS，收缩率是低了，但流动性变差，可能又出现填充不满。真正的解决思路是：优化模具设计——加厚流道、调整浇口位置，或者工艺上增加保压压力和时间。有时候降点模温也有用，但得看材料，PC模温太低反而应力开裂。所以不是简单换料的事。
注塑模具随形冷却水路设计3D示意图
还有排气，别不当回事。注塑件上的烧焦、流痕，十有八九是排气不良。开个0.02mm的排气槽，或者用透气钢，能省去大量修模时间。说实话，很多模具师傅只管结构，不管流体，这不行。
注塑缺陷排查：看到水口纹别慌
注塑件表面的水口纹、银纹、气泡……看着就烦。但别慌，大部分能调。先查干燥：尼龙、ABS这些吸湿料，不烘透的话，银纹是必然。我一般推荐：尼龙烘干80°C/4H以上，ABS 80°C/2H。再查注射速度：太快了产生喷射流，太慢了填充不足，调整到刚好能充满95%，剩下靠保压补。✅ 口诀：先快后慢，多级注塑。还有料筒温度，照着材料物性表设，别凭感觉。有一次我手滑，把PC料温设到320°C，直接分解冒黑烟……教训惨痛。
问：注塑件尺寸不稳定，除了模具还有什么原因？
答：尺寸波动，八成是工艺参数不稳定，最易被忽视的是背压和熔体温度。背压太低，塑化不均匀；背压太高，材料降解。还有环境温度，冬天和夏天注塑机预热时间都不一样。建议给注塑机装个模温机，控制模温在±1°C，这样尺寸波动可以减小一半。另外，回收料添加比例要稳定，超过30%，性能下降明显，尺寸也难控。
后处理：别以为脱模就完事了
有些注塑件，比如尼龙轮子，刚出来挺圆的，放两天就椭圆了。这玩意儿叫后收缩，或者吸湿。所以通常要调湿处理——沸水煮2小时，让尺寸稳定。❗ 还有去应力：PC件放烘箱120°C烘1小时，内应力少很多。最恨那种急着交货的，后处理不做，结果客户一装配就裂，赔了夫人又折兵。
最后吐槽一句：注塑件这行，说是工业之母，其实天天在细节里打滚。材料、模具、工艺、后处理，缺一环就是质量事故。但说回来，干久了也有点意思——当你调好一个复杂件，看着它完美脱模的那一刻，值了。💪
选材的坑，你踩过几个？
很多人觉得，不就是塑料嘛，PP、ABS随便用。结果呢？户外产品用普通PP，两年不到就脆得跟饼干似的。💡 注塑件的材料选择，得看三样：使用环境、力学要求、成本。比如汽车内饰件，PC/ABS合金是常用料，耐热又抗冲击；但你要是做厨房小家电外壳，还得考虑食品级，PBT+GF可能更合适。别小看材料收缩率，PP收缩率1.5%-2.0%，尼龙0.7%-1.5%，数值差异直接导致尺寸偏差，模具得按收缩率放尺。✅ 经验之谈：新产品打样前，先测材料物性表，别信供应商嘴皮子。
不同注塑件材料收缩率对比图表
问：为什么注塑件总是有缩水？换个料就好了吗？
答：缩水，也就是凹陷，一般出现在厚壁处。根本原因是冷却时体积收缩没得到补缩。换料不一定行，比如你把PP换成ABS，收缩率是低了，但流动性变差，可能又出现填充不满。真正的解决思路是：优化模具设计——加厚流道、调整浇口位置，或者工艺上增加保压压力和时间。有时候降点模温也有用，但得看材料，PC模温太低反而应力开裂。所以不是简单换料的事。
模具设计：别让冷却水管毁了你的产品
一套模具几十万，冷却水道设计不好，注塑件变形那是常态。我见过最离谱的案例：一个平板件，中间凹，四周翘，客户硬说我们料有问题。拆模一看——水道距离型腔表面10mm，局部冷却不均，能不翘吗？均匀冷却，这是模具设计最基础也最容易被忽视的。特别是深腔件，随形冷却（Conformal Cooling）现在越来越火，3D打印的模仁可以贴着型腔走水路，温控效率提升30%以上。❗ 但成本高，小批量订单就别折腾了。

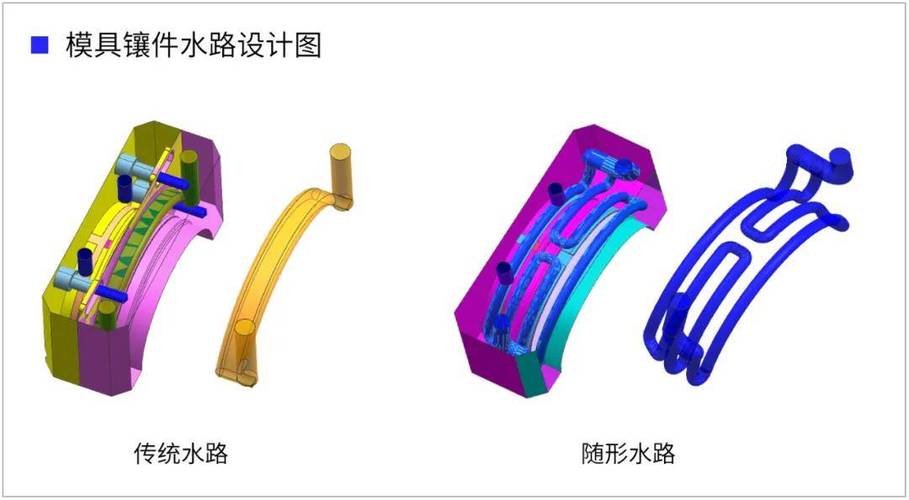

注塑模具随形冷却水路设计3D示意图
还有排气，别不当回事。注塑件上的烧焦、流痕，十有八九是排气不良。开个0.02mm的排气槽，或者用透气钢，能省去大量修模时间。说实话，很多模具师傅只管结构，不管流体，这不行。

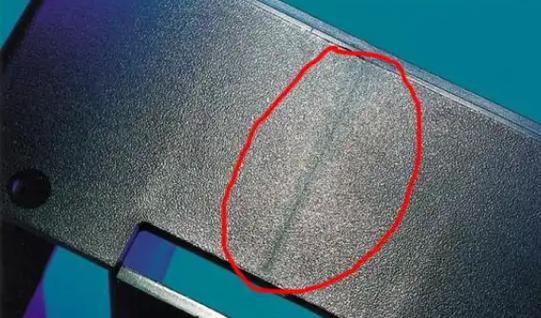

注塑缺陷排查：看到水口纹别慌
注塑缺陷排查：看到水口纹别慌
注塑件表面的水口纹、银纹、气泡……看着就烦。但别慌，大部分能调。先查干燥：尼龙、ABS这些吸湿料，不烘透的话，银纹是必然。我一般推荐：尼龙烘干80°C/4H以上，ABS 80°C/2H。再查注射速度：太快了产生喷射流，太慢了填充不足，调整到刚好能充满95%，剩下靠保压补。✅ 口诀：先快后慢，多级注塑。还有料筒温度，照着材料物性表设，别凭感觉。有一次我手滑，把PC料温设到320°C，直接分解冒黑烟……教训惨痛。
问：注塑件尺寸不稳定，除了模具还有什么原因？
答：尺寸波动，八成是工艺参数不稳定，最易被忽视的是背压和熔体温度。背压太低，塑化不均匀；背压太高，材料降解。还有环境温度，冬天和夏天注塑机预热时间都不一样。建议给注塑机装个模温机，控制模温在±1°C，这样尺寸波动可以减小一半。另外，回收料添加比例要稳定，超过30%，性能下降明显，尺寸也难控。
后处理：别以为脱模就完事了
后处理：别以为脱模就完事了
有些注塑件，比如尼龙轮子，刚出来挺圆的，放两天就椭圆了。这玩意儿叫后收缩，或者吸湿。所以通常要调湿处理——沸水煮2小时，让尺寸稳定。❗ 还有去应力：PC件放烘箱120°C烘1小时，内应力少很多。最恨那种急着交货的，后处理不做，结果客户一装配就裂，赔了夫人又折兵。
最后吐槽一句：注塑件这行，说是工业之母，其实天天在细节里打滚。材料、模具、工艺、后处理，缺一环就是质量事故。但说回来，干久了也有点意思——当你调好一个复杂件，看着它完美脱模的那一刻，值了。💪
