干了二十来年机加工，最怕听见那句话——“图纸没错，怎么干出来就不对？”

碰上这情况，车间里空气都凝固了。操作工一脸委屈，质检员挠头，我这老腰又开始隐隐作痛。说实话，机加工件出问题，图纸责任往往只占两成。剩下的八成，全是那些你以为“早就懂了”的细节。

❗ 今天说的不是教科书上的标准答案，是一些摔打出来的经验。可能带点主观，可能有点得罪人——但能救命。

“基准”两个字，骗了多少人

图纸上标着基准面A、B、C，看起来明明白白。可一到装夹，操作工随手就把毛坯面当基准——图纸基准和加工基准根本不是一回事。你设计的基准可能是那个0.005平面度的面，但毛坯面歪七扭八，往台钳上一夹，压紧力就让它变形。等松开，工件回弹，尺寸全跑了。

✅ 记住了：粗基准只能用一次。关键精加工，必须用已经精加工过的面做基准，而且定位面要保持干净。我这里有个习惯——装夹前先用油石蹭两下定位面，把毛刺和铁屑清干净。就是这么个小动作，机加工件合格率能提十个点。

机加工件基准面选择错误导致的变形示意图

还有，别迷信“一次装夹全搞定”。有些复杂件，你越是追求减少装夹次数，累积误差反而越大。适当的转工序，用互为基准法，比如反复磨两面，反而能把平行度做到微米级。这个道理——很多年轻工艺员不理解，总觉得工序越少越高级。哎，不是那样。

刀具让刀？那只是表象

长径比大的镗刀，加工深孔时机加工件出现锥度，振刀，表面跟狗啃的一样。车间师傅肯定喊：“刀具让刀了！刚性不够！” 于是换粗刀杆，换硬质合金，甚至上防振刀柄。有时候管用，有时候白花钱。

其实根源可能在工件材料。比如同样的45钢，调质硬度差个HRC 5度，切削力能差出一大截。或者——冷却液没喷到刀尖。干切削或半干切削，积屑瘤像爆痘一样长起来，刀尖实际位置一直在变，你能干出准才怪。再或者，机床主轴本身跳动就超差了，光折腾刀有什么用？

问：那怎么判断到底是刀的问题还是机床的问题？

答：简单粗暴——打表。在刀柄上架个百分表，手动转动主轴，看跳动。如果装刀处的跳动超过0.005，先别怪刀。再把杠杆表吸在工作台上，表尖压在主轴检棒300mm处，转动主轴，看远端的跳动——这个能看出主轴锥孔或轴承的毛病。有些设备用了五六年，主轴间隙大得能插纸，还成天抱怨刀片不耐用，刀片冤不冤？

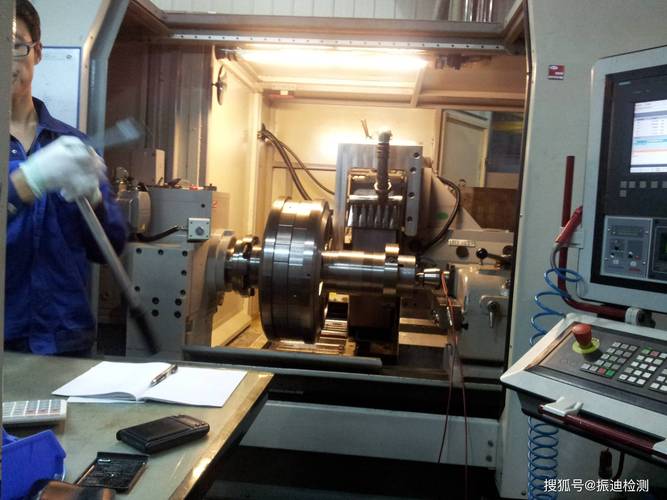

机加工车间检测主轴跳动实拍图

另外，💡一个小诀窍：偶尔出现的随机尺寸超差，查查拉钉。拉钉松动或磨损，刀柄在主轴里会微动，那误差根本没规律，能把你逼疯。

热处理变形，不是玄学

热处理变形，不是玄学

很多机加工件，前面干得漂漂亮亮，送热处理再回来，跟去了趟整形医院似的——面目全非。轴弯了，孔椭了，槽宽变了。然后互相扯皮：热处理的说是加工残余应力太大，加工的说是热处理工艺不对。

说实话，两边都有理。但最管用的办法，是在工艺阶段就把变形量吃进去。比如长轴渗碳淬火，预先留出0.2-0.3mm的磨量是常识，可有些设计人员偏偏要标个0.1mm余量，说“节约材料”——结果是磨不出来，整根报废，反而更浪费。

还有，结构设计时避开尖角、厚薄突变，这不只是强度问题，更是为了减少热处理应力集中。我见过一个齿轮件，轮毂和辐板连接处连个R角都没有，淬火一裂一个准。后来加了R3圆角，裂的问题立马消失。可惜……设计师不听，非说“强度校核够了”。结构强度够，但热处理应力不跟你讲数学，它只讲物理。

问：薄壁机加工件热处理变形怎么控制？

答：薄壁件，上淬火压床是最直接的。但如果没有那设备，可以试试夹具约束回火。就是做个简易的压紧工装，在回火时把工件强制压平，等冷却后再松开。不过这个法子有个风险——可能产生新的内应力，所以参数要摸索。更稳妥的做法是预留工艺加强筋，热处理后再加工掉。虽然多一道工序，但良品率能翻倍。

量具、手感、环境——被忽略的三个魔鬼

量具、手感、环境——被忽略的三个魔鬼

机加工件干好了，检验过不了，又是头疼事。两个人用量具，量同一个件，差出0.005mm？太正常了。千分尺那个恒力装置，每个人拧的力度不一样。卡尺测量面磨损了，也没人校准——等到发现问题，已经不知道干废多少件。

💡 我学徒时，师傅让我先用标准量块练手感，每天捏一百次，直到闭着眼都能摸出0.01mm的区别。现在谁还练这个？都信数显。可数显量具也有不靠谱的时候，电池一弱，精度就飘。

还有个容易被忽略的：温度。精密件，20℃是标准，车间大夏天三十七八度，工件还没凉透就量，尺寸肯定偏大。冬天冷冰冰的工件拿到恒温计量室，一下子结露，量完发现“小了”——其实根本没小，是热胀冷缩在耍你。所以⏳ 放置足够长时间等温，这是急不来的。

最后说说环境。机床旁边有人砸大锤，地基一震，正在精镗的孔立马就失圆。这种事不是段子。给精密机床修个独立地基、加隔振沟，投入不大，但很多老板舍不得。然后抱怨机加工件精度不稳定……这因果，不是很清楚吗？

写这些，不是想显摆经验，而是觉得现在太迷信设备、迷信软件，把最基础的工艺逻辑丢了。机加工件说到底，是人、机、料、法、环那个环环相扣的老道理——别让任何一个环节掉链子。共勉。
