最近跑了好几个钢厂，有个事儿让我挺感慨——都2025年了，很多外行还以为炼钢就是把铁矿扔炉子里烧、烧化、倒出来完事儿。说实话，那叫粗炼，离能用还差得远。真正的功夫，全在精炼上。一炉钢的精炼水平，直接决定这炉钢是卖去农村盖房子，还是给风电主轴、汽车变速箱做核心件。差价能翻五倍，你说值不值？

我见过最绝的一次，某厂因为LF炉电极控制滞后了十几秒，整炉钢的氮含量飙上去，最后整炉报废。车间主任蹲在炉边，脸比钢渣还黑。所以别小看这一道工序——精炼就是钢水脱胎换骨的“第二次投胎”。

钢铁厂LF精炼炉操作现场

真的需要那么“纯”吗？

外行老问：钢水里有几个夹杂物怎么了？又看不见。💡 事实是：在风电主轴这种承受交变载荷的零件里，一个超过50微米的脆性夹杂，就可能成为疲劳裂纹的起点。断个轴，风场停摆，损失上百万。你再问需不需要那么纯，我反手就想扔一张扫描电镜照片过去。那个坑，就是夹杂物掉了以后留下的，像陨石坑一样触目惊心。

其实这几年行业风向变得特快。以前追求“洁净钢”，现在直接提“超洁净钢”，[O]含量要压到5ppm以下，[H]含量更是要控制在1ppm以内。怎么达到？不是靠吹，是靠真金白银砸设备，还有那种近乎偏执的工艺控制。❗ 记住，精炼不是去除杂质，是在跟热力学做交易——高温、真空、强搅拌、顶渣改质，缺一样都不行。

脱气还是调渣？一场微妙的平衡

去年参观一家特钢厂，他们新上了一台RH真空精炼装置，圆形的真空室锃亮。我跟操作工聊，他说：“这玩意儿就像个巨型吸尘器，吸的是氢和氮，但吸力太大，钢水喷溅上去堵管，能把人忙死。” RH处理时，钢水被氩气带着冲进真空室，瞬间压力降到几十帕，溶解的气体疯了一样逃逸。那个场面，透过观察窗看，钢水沸腾得像烧开了的浓汤，但安静得可怕，因为真空里声音传不出。

不过，RH脱气再好，它不管脱氧产物的去除。这就得靠LF炉了。LF炉的精髓不是升温，是造渣——白渣工艺。很多新手以为渣就是盖在钢水上防止吸气的，其实不然。好的精炼渣能吸附脱氧生成的SiO₂、Al₂O₃这些小颗粒，还能脱硫。我见过一个老师傅，抓起一把合成渣，靠手感就知道湿度合不合格，撒下去后，渣面迅速化开，亮得像镜面。那一刻我明白了，精炼是科学，更是手艺。

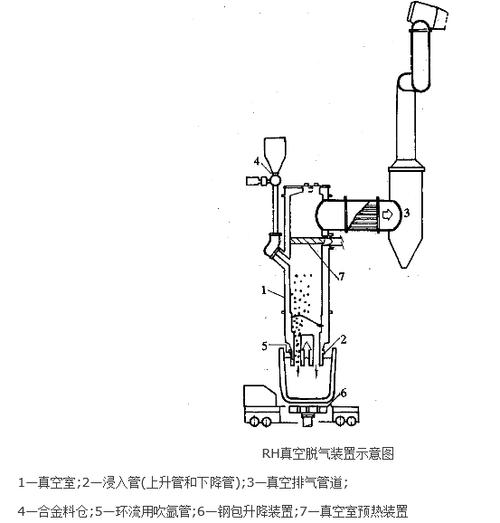

RH真空精炼装置内部钢水循环示意图

合金化：精炼中的“最后一哆嗦”

合金化：精炼中的“最后一哆嗦”

精炼的最后一步，往往是合金微调。这时候最怕的就是“喂丝”——把钙线、稀土线喂进钢水深部。喂快了，钙在钢水里剧烈气化，钢液翻腾，夹杂物没改性反而卷进渣；喂慢了，线材粘渣，烧损还多。搞不好，整炉钢的Ca/Al比失调，连铸时水口结瘤，那叫一个惨。

说实话，我对合金化的感情复杂。一方面它是让钢种性能突变的神来之笔，比如加点铌，晶粒就细了；另一方面，它也是出错率最高的环节。去年有个案例，某厂生产X70管线钢，因钛铁加入时机偏晚，TiN析出粗大，导致钢板探伤不合，几十吨降级处理。教训就是：精炼车间永远需要那种死盯着秒表和曲线的人，少看一秒，可能就少一万块钱。

问：精炼过程中，为什么有时候渣的颜色变绿了？

答：哈，这个细节抓得好。渣变绿，很大概率是钢水脱氧过度，渣中氧化铁太低，而氧化铬开始还原进入渣中，或者是有钒的化合物。绿渣往往意味着钢水氧活度极低，但也要警惕渣过黏，吸附夹杂能力下降。老师傅看渣色如看面色，白渣最好，黄褐次之，黑渣就是氧化铁高了，精炼没到位。

问：RH和VD都是真空脱气，怎么选？

答：这是个经典纠结。VD便宜，但它是罐式脱气，钢包底吹氩，脱气效率受钢水循环限制，适合小批量、品种钢。RH是循环脱气，处理量大，脱气快，还能强制脱碳，搞超低碳钢必须RH。不过投资高，真空泵系统复杂。现在新趋势是RH-OB，顶吹氧脱碳，能把碳压到10ppm以下，做汽车面板的IF钢就靠它。选型不是看技术牛逼，是看市场定位和成本，别被销售忽悠了。

精炼的尽头，是控制

精炼的尽头，是控制

这两年我特别关注数字化在精炼车间的落地。以前靠人的经验看渣、听声音、估温度，现在很多厂上了一套玩意儿：废气分析系统、渣在线检测、钢水连续测温。数据传到中控，人工智能给出加铝量、通电时间预测。但有趣的是，最顶尖的操炉工并不信任这套，他们认为AI忽略了钢包侵蚀的细微变化。人啊，在精炼这个事儿上，还是最后的守门员。

说到底，精炼是跟不确定性做斗争。每一炉钢的原料、辅料、设备状态都在波动，你的任务是输出一个极窄范围的性能。这几乎是一种工业艺术。我始终记得一位退休老高工的话：“精炼没有终点，只有更窄的窗口。” 太对了，当你在PPM级别上追逐时，每一分钟、每一帕斯卡的压力差，都可能是天堂和地狱的分界线。
