刚入行那阵儿，我在一个老车间管设备，第一次独立采购热处理炉，就被坑了——厂家拍胸脯说温度均匀性±5℃，结果到货实测±15℃，淬出来的模具硬度七上八下，报废率飙升。老板脸都绿了。说实话，热处理炉这玩意儿，水比你想的深多了。

炉型选择：箱式、井式、台车，到底怎么选？

先抛个结论：没有万能的炉型，只有适配的工艺。我见过太多人拍脑袋买炉子—— 箱式炉最普遍，啥都能干点儿，适合小批量、多品种的热处理车间。但你要是天天处理长轴类零件，比如传动轴、螺杆，装炉时横着放占地方，竖着放又怕变形，那就得考虑井式炉。井式炉耷拉下去，工件吊装，竖直加热，变形小。 井式热处理炉吊装长轴零件现场 去年帮一个做齿轮的朋友选炉，他傻大黑粗地搬回一台箱式炉，结果直径1米8的大齿圈根本塞不进去——后来只能补了个台车炉。台车炉底面是个能拉出来的台车，适合大件、重型件，装炉出炉用叉车，那叫一个爽。不过，台车炉密封性普遍不如箱式炉，能耗高一些。 还有气氛炉、真空炉、网带炉……听着就头大？别急，我一句话戳破：连续生产用网带炉，光亮淬火用真空炉，渗碳渗氮用气氛炉。别被销售绕进去，记住你的工件材质、批量、工艺要求才是选型的根。

选购时，这3个细节厂家绝不会主动告诉你

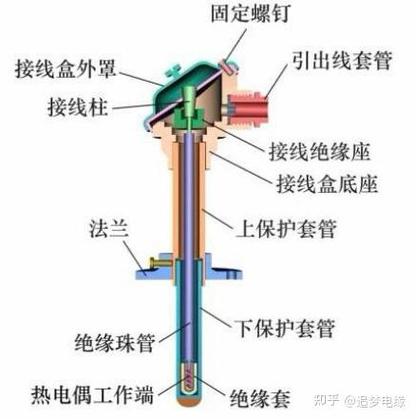

1. 炉温均匀性，真不是看数字的 厂家都标±5℃、±3℃，但你要问清楚：这个均匀性是空炉测的还是满载测的？在哪个温度段测的？有些炉子在800℃均匀性还行，升到1100℃就拉胯。更有滑头，只测炉膛中心几个点，边角压根不提。我一般要求按国标九点测温法，满载下做炉温均匀性测试，并且写入合同。别含糊，不写你等着扯皮。 2. 保温材料，省的就是贵的 陶瓷纤维模块现在是主流，轻、蓄热少、升温快。但有些厂为了压价，给你用低密度的纤维，或者填充料里掺珍珠岩，用个一年半载就粉化、收缩，炉壳烫得能煎蛋。我吃过亏：一次大修，扒开炉墙，保温层塌成一坨，气哭。✅ 记住问清楚：纤维的容重、使用温度、是否憎水处理。 3. 控制系统，别只盯着PLC牌子 一说控制系统，很多人就看PLC是西门子还是三菱的。其实，热处理工艺软件、PID调节算法、热电偶布局，这些才是灵魂。我曾经碰到一台炉子，温控表显示温度贼稳，实际工件过烧了——因为热电偶安装位置太靠加热元件，测的是辐射热，不是炉膛真实温度。后来我在炉膛里加了一个内偶，直接插到工件旁边，才控准。 热处理炉热电偶插入工件模拟示意图 问：我手头紧，能不能买台旧炉子自己改造？ 答：说实话——看情况。如果你懂电控、炉衬修复，淘一台大牌旧炉改确实省钱。但一定要检查炉壳是否变形、加热元件是否老化，这些换起来贵死。还有一个坑：旧炉的保温材料可能有石棉，拆卸处理是另一笔大钱。我见过同行改炉，最后花的钱够买新炉了。没技术摸底的话，还是买带质保的新炉吧。

维护与操作：别等炸了才后悔

维护与操作：别等炸了才后悔 热处理炉用久了，毛病五花八门：炉门密封条磨损，气氛露出来，氧化严重；风扇轴弯曲，炉温不均；加热元件烧断，一查是接线头氧化……这些还都是小事。 最怕的是回火炉油气爆炸。有些人图省事，淬完火零件没洗干净就扔进回火炉，残留的油挥发，混合空气，达到爆炸极限，一点就着。我亲身经历过一次，炉门炸得飞出去，还好人不在旁边。现在我都强制要求：淬火后必须清洗或至少长时间低温除气，再进回火炉。 ❓ 那日常点检该盯哪些点？除了看温控表，每周用钳表卡一下加热元件电流，三相不平衡超10%就得查。每月检查炉门密封、风扇叶片、热电偶外观。半年做一次炉温均匀性校验。记录数据别偷懒，趋势才能预警。 问：炉子控温不准了，怎么一步步排查？ 答：别一上来就换温控表。先看热电偶：拿出来检查头部是否发黑、腐蚀，偶丝有没有断路。然后查补偿导线是否匹配、接头有无松动。再查执行器，看接触器或固态继电器是否粘连、烧坏。有一次我们炉温忽高忽低，最后发现是控制柜散热风扇坏了，PLC模块过热乱发信号。这种邪门问题，得一点点排除。 说到这里，忍不住吐槽：有些厂家售后真不靠谱。电话打爆了才派个人来，张嘴就要换这换那。所以买炉子时，多看用户真实口碑，问清楚售后响应时间、配件价格。别被展厅里的华丽参数蒙了。 工业这行，没人能什么都懂，但至少我们能在每一次被坑后长点记性，然后把这些记性变成文章，传下去。炉子嘛，说到底就是个铁壳子加几把火，但驯服它，得靠经验和细节。
