板形，又他妈出问题了。 半夜三点，电话一响，准没好事。值班的小王在那头嗓子都哑了："头儿，又飘边了，调了弯辊也不管用！" 我坐在床沿上，点根烟，脑子飞快转——是轧辊热凸度没稳住？还是来料温度不均匀？说实话，干轧钢二十年，每次遇到板形问题，第一反应还是那句老话：一切归零，重头捋。 很多人觉得，不就是把钢轧平吗？厚薄一致，不就完了？嗐，要是真这么简单，咱们这帮人早失业了。板形，是热轧带钢的命门。边浪、中浪、肋条浪……这些词听上去像冲浪术语，实际上是你我每一个夜班只要一碰上就血压飙升的梦魇。

板形缺陷的根源——你以为是轧辊的问题？

大凡车间里的新手，看到带钢出了边浪，第一反应就是："轧辊磨损了吧？" 你去磨辊间拉出一根辊子，手电一打——确实，辊面磨出了凹型。好了，换辊。结果呢？卷下一卷的时候，边浪没了，改中浪了。邪门。 热轧带钢边浪缺陷实拍 其实板形问题的根子，多半不在轧辊本身，而在"轧辊间隙的形状"与"带钢断面形状"的不匹配。这话说起来拗口，打个比方：你拿两根擀面杖擀面，一根中间粗两头细，另一根正好反过来，那擀出来的面皮肯定是波浪形。轧制也同理——带钢的横断面轮廓（我们叫"凸度"）是一方面，有载辊缝的轮廓是另一方面。两者要是配合不好，那出来的就是浪形废品。而影响辊缝轮廓的因素多了去了：轧辊热凸度、磨损、弯辊力、窜辊位置、轧制力波动……哪一个跑偏了，整个系统就跟着乱。 更操蛋的是，这些因素还互相撕扯。你这边为了控制边浪，加大了正弯辊力，结果轧辊中部挠度变了，反倒催生出中浪。这边刚把中浪压下去，那边轧制力一波动，原来的设定全乱套。所以，板形控制本质上是在动态中找平衡，根本没有一劳永逸的方子。

智能控制？先过传感器这关

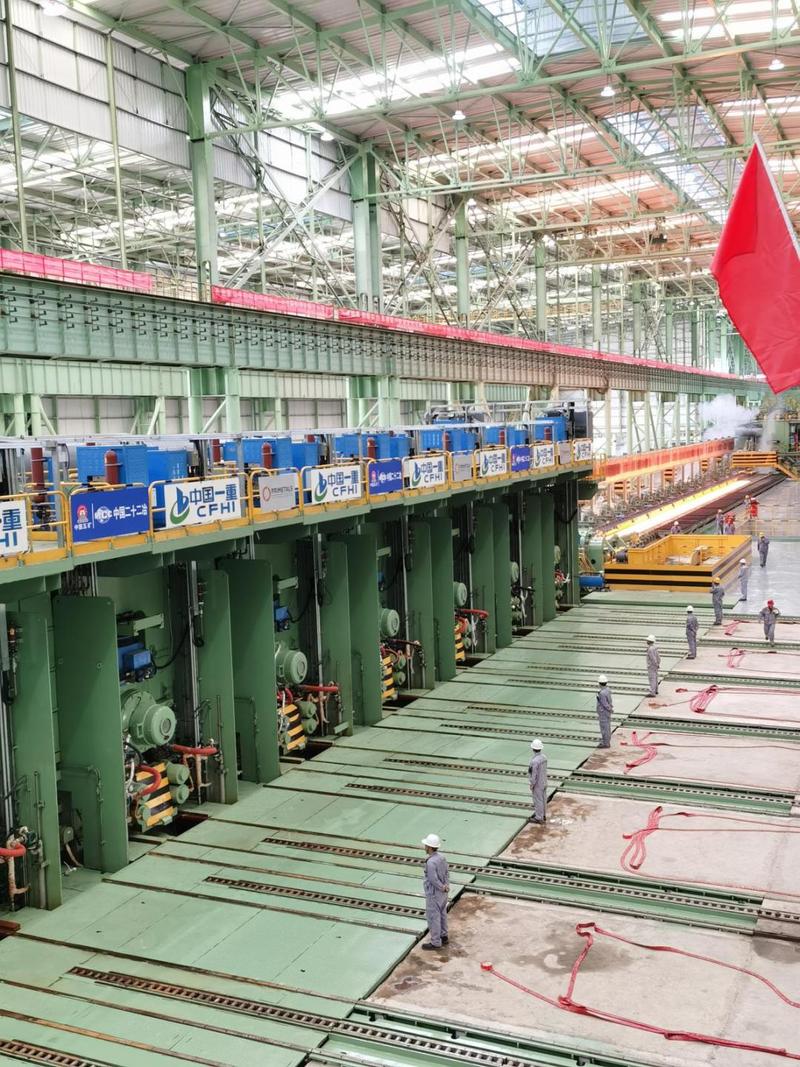

这些年，厂里也上了不少智能系统。板形闭环控制、前馈模型、神经网络自学习……听上去高大上。但说实话，现在我最信任的还是眼前那台板形辊——它要是给你假信号，那模型再怎么智能也是白搭。 热连轧板形辊检测装置现场 板形辊这玩意儿，原理上不复杂：内部一圈高灵敏度传感器，测出带钢张力在宽度方向上的分布，换算成板形的平坦度。可现场环境，那是真恶劣啊。高温、水汽、氧化铁皮……传感器隔三差五就给你撂挑子。有一次中班，操作室屏幕上的板形曲线平得跟镜子似的，我说不对，这绝不可能。出去一看，板形辊上糊了一层铁皮，传感器全被屏蔽了，测了个寂寞。你说，这时候你信模型还是信眼睛？ 还有那些激光测厚仪，在热轧线上，蒸汽一蒸，数据就飘。有时候反馈回来的厚度值能差出去50微米，系统还傻呵呵地照着这个值去调高差——这不是越调越乱吗？所以，智能控制的上限，往往不是算法，而是底层仪表。我们这些老家伙，干活还是得瞪大眼，时不时去辊道边上瞄一眼带钢出末机架时的状态。💡

模型还是经验？老李的选择

模型还是经验？老李的选择 我们车间有个老李，八级轧钢工，没上过大学。但说句不夸张的，板形一乱，他站在操作台前，看一眼曲线，再听声音，就知道该调什么。有一次模型自学习把所有弯辊力都给打到了上限，眼看要滚废。老李一把推开操作员，手动把两边弯辊力卸掉一半，然后微调了F6的压下倾斜。十几秒后，板形奇迹般回复。事后厂里来的博士问他怎么算的，他嘬了口茶："算？我凭的是手感。" 这其实不是玄学，是经验内化为了直觉。模型依靠的是实测数据和物理方程，但实际工况里，很多变量根本无法精确量化——比如氧化铁皮的厚度、轧辊局部磨损的微观形貌。这些东西，老李的手和眼睛，竟然能"算"得八九不离十。当然，这不代表我们就要否定模型。只是当前的智能控制，还远不到可以完全替代人的程度。 问：板形控制系统到底能不能做到全自动，不用人管？ 答：理论上能，实际经常掉链子。尤其是在轧制薄规格、高强钢的时候，温度窗口窄，轧制力变化快。模型的自学习有滞后，等它反应过来，浪形已经形成了。这时候操作员的及时干预就是救命一招。我们现在的策略是：半自动为主，人工监护。薄规格、难轧品种，必须安排经验丰富的老师傅值班。❗ 问：中小企业，预算有限，有没有性价比高一点的办法改善板形？ 答：有。别一上来就想着上几百万的成套智控系统。先从基础的做起：优化轧辊冷却水管理，确保分段冷却喷淋状态良好，这能稳定热凸度。再配上离线板形仪，每周对轧后带钢做一次全长板形测量，数据积累起来用于工艺复盘。很多浪形其实是冷却不均或磨损不均引发的，把这两块搞顺了，效果立竿见影。花钱不多，但得用心。✅ 说到底，热轧板形控制是一门遗憾的技术。你永远不可能做到零缺陷，只能无限逼近。夜深人静的时候，我偶尔会走到成品库，看着那些码放整齐的钢卷，心里清楚——每一卷上面，都藏着我们与金属流动较劲的故事。有些卷带着微微的浪影，虽然符合标准，但总觉得还能更好。也许，这就是轧钢的魔力吧。永远有下一个难题，等着你去解开。
