很多人觉得折弯就是拿块铁皮按一下——太天真了。我干了十五年，依然不敢说百分百把握。前天有个客户寄来样品，Q235的2mm厚，折90度，结果第一批出来角度88度。废了。业务员问我：“不是调好的吗？”我说：“你看着调好了，材料批次不同，屈服强度差一点，角度就跑。”

角度控制：差之毫厘，废品一堆

角度精度是折弯的生命线。通常图纸要求±1°，但有些精密件要求±0.5°。怎么保证？首先得懂你的机器。液压折弯机通过控制滑块行程调节角度，但油温变化会导致精度漂移。天气热，油稀了，滑块下去的快，保压时间不够？角度可能偏大。所以现在好点的设备都配了光栅尺实时反馈。不过话说回来，再好的设备也得靠人调。我有个习惯：每次换班或停机后，先试折三片，拿角度尺量，微调数据。 讲个真事：有次为了赶货，夜班工人直接调用白天程序，没试折。结果干到半夜，巡检发现角度差了1.5°，已经出两百多件了。全报废。老板心都在滴血。从那以后，我们强制规定：换班必试折，不管多急。 工人用角度尺测量折弯件角度特写

模具怎么选？便宜没好货，但贵的未必对

折弯模具看起来简单，上模、下模，V型槽。可里面的学问……坑多着呢。常见材质：T8A、T10A、42CrMo，还有SKD11。一般碳钢板用T8A足够，但不锈钢必须用铬12或更好，否则模具磨损快，用不了多久边角就秃噜，工件出现压痕。有些老板图省钱，买那几十块一把的淬火模，对付薄板还行，折厚板？分分钟崩口。我见过最狠的，折6mm不锈钢，把下模干裂了，飞出的碎片差点伤人。安全不是闹着玩的！ 选模还得看R角和V槽宽度。标准V槽宽度是板厚的8-10倍。比如1mm板用V8或V10。可别弄错：V槽太小，折弯压力剧增，伤模具还可能折不动；V槽太大，折弯圆角偏大，角度不好控制。另外注意，如果是复杂形状，有干涉，得用鹅颈模或定制模具。我平时会备几套常用模具，遇到新产品就让模具师傅修一下R角，一点点试。 问：为什么我折出来的件两头角度不一样，中间角度合适，两边角度偏差大？ 答：这种情况叫“角变”，一般是因为折弯机的挠度补偿没调好。滑块中间受力会鼓肚，导致中间角度偏小。现代折弯机都有挠度补偿机构，用油缸或斜铁顶起凹模。如果你用的是老机器，没有补偿，可以垫薄铜皮调整。另外，如果工件特别长而且窄，可能本身就是机台偏载，得分段折。

回弹：压下去的每一刀，它都想弹回来

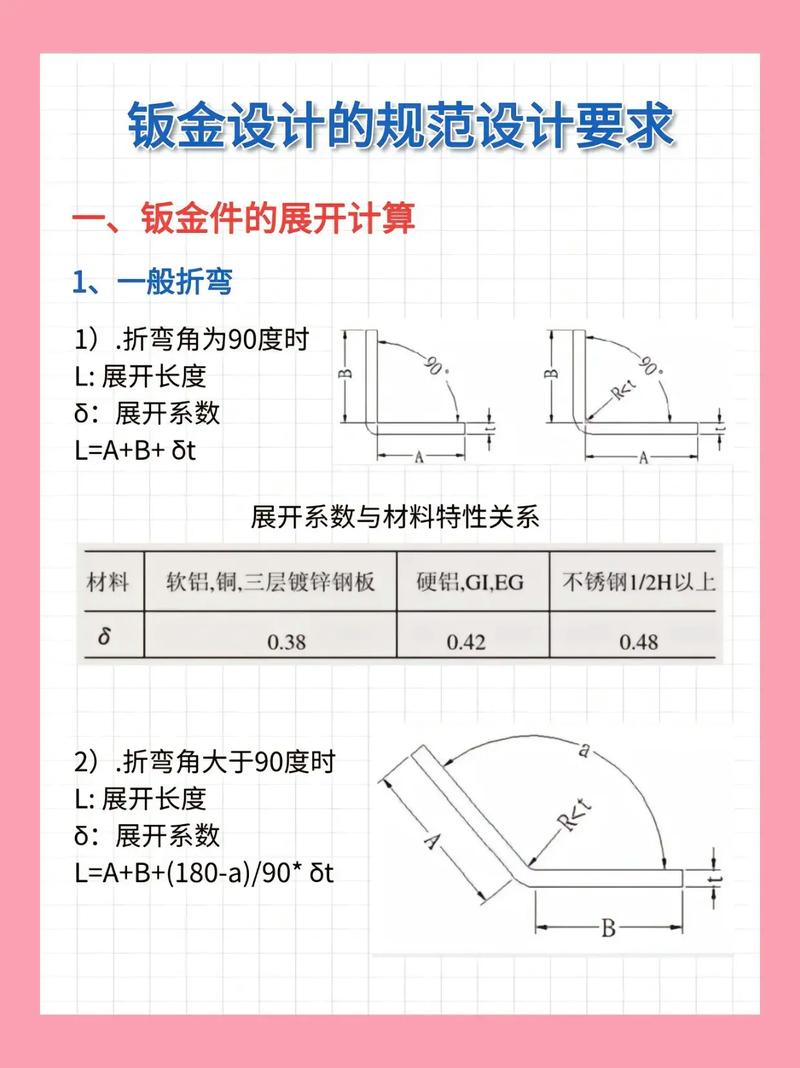

金属是有记忆的，尤其是高强度板和铝合金。回弹是折弯最头疼的事，不同材料、不同厚度、不同角度，回弹量都不一样。比如1mm不锈钢SUS304，折90°可能回弹2-3°，而低碳钢SPCC可能只回弹1°。怎么办？只能靠经验和数据积累。我们现在会用软件仿真，像Dynaform这种，模拟回弹。但是，软件不是万能的，最终还得实测修正。小批量多品种，换模首件测试很关键。我见过一位老师傅，不看图纸，手指一摸材料就知道该加多少度，神了。那是几十年摸出来的手感。年轻人还是老老实实用数据记录吧。 还有一个绝招：压校。折完后，再保压一会，或者用矫正折弯，即折弯角度稍微过一点，再返回。这能减少回弹。但别搞过头，材料产生裂纹就报废了。 钣金折弯回弹纠正角度调整过程示意图 问：不锈钢折弯后表面有划痕怎么办？ 答：这个问题太常见了。划痕主要来自模具表面和材料滑动。可以用橡胶垫或防划膜贴在模具上，但注意会影响角度。最好用带光滑涂层的模具，比如镀钛的。或者在材料表面覆一层PE保护膜，折完再撕。另一点，检查模具是否已经粗糙，要及时抛光。还有一种无痕折弯模具，下模开口带滚轮，让材料变形时不滑动，但贵，适合高要求的铝板或不锈钢拉丝面。

智能化折弯，不是买个机器人那么简单

这几年大家都在谈工业4.0，折弯车间也上自动上下料。但说实话，我走访过不少厂，买来机器人，用不上。原因？产品切换太频繁，编程累死人，不如人工快。机器人折弯单元适合大批量、单一品种。如果是多品种小批量，反而无模成形的柔性折弯机更实用，像萨瓦尼尼的P4，用万能模具，自动调整。不过那设备贵得离谱，中小企业买不起。💡务实点：先上离线编程软件，把各种产品的折弯程序存好，搭配数控折弯机，效率能提一大截。再配合扫码调程序，减少错误。 有人问我，未来折弯工会不会失业？我觉得，简单重复的活肯定被替代，但高精度、复杂调试、新产品试制，还得靠人。机器永远缺一份“手感”。我这话可能得罪搞自动化的人，但现实就是如此。❗ 最近行业里兴起了3D视觉在线检测，折弯过程中用激光扫描测量角度，实时反馈调整。这技术挺好，减少废品率，但调试维护要求高。选型时别光听销售忽悠，最好去实际使用过的厂里看看。 总结一下？不总结了。折弯这行，干到老学到老。每次以为懂了，又出个新问题。但正是这种不确定性，让人上瘾。
