干了二十年轧钢，我头一回对着操作屏幕发呆。

不是系统坏了。是它自己把轧制力下调了0.3%，板形居然更平了——根本没经过我同意。旁边的小年轻说这叫“自学习模型”，我白了他一眼：这玩意儿比我还懂辊缝？但说实话，看完三个月的数据报表，我后背有点发凉。以前靠手感调的参数，现在全变成代码了。轧制这行当，真变天了。

还记得刚进厂那阵，师傅教我敲辊，听声音判断轧辊表面有没有微裂纹。那叫手艺。现在呢？涡流探伤加激光扫描，直接出三维磨损图，连什么时候该换辊都帮你算好了。不服不行。

但你要是以为轧制就是“把金属压薄”那么简单，那可就错了。尤其是这两年，汽车板、电池箔、硅钢片……这些高端玩意儿，对厚度公差、板形、表面洁净度的要求，严苛到变态。打个比方，某种新能源电池用的铝箔，最薄要轧到0.004毫米，比头发丝还细得多。轧机稍微抖一下——整卷废了。所以别再说什么“差不多就行”了，现在是纳米级竞争。

冷轧铝箔生产线厚度自动控制系统监控界面

那问题来了：这么变态的精度，到底是怎么做到的？光靠机器显然不够，光靠人更不靠谱。这几年行业里有个很明显的趋势——智能轧制。不是给老机台加几个传感器就叫智能，而是整个工艺链的数字化。从加热炉到卷取机，每一道次的轧制温度、轧制速度、张力、弯辊力……每秒几百个数据点，汇进数字孪生模型里。然后系统会做什么？实时预测板形走向，动态补偿。说白了，就是在缺陷还没产生的时候，先把它“劝退”了。

我特别想吐槽一下“数字孪生”这个词——听起来挺唬人，其实就是给轧机做了个虚拟克隆体。你在电脑上把各种变态工况先跑一遍，看它会不会爆辊、会不会断带。去年我们试轧一种高强钢，硬度大、塑性差，按经验该裂，结果模拟出来最佳的轧制策略居然是“降速升温”，实际一试，成材率从78%飙到93%。这要放以前，得报废多少吨才能试出来？

💡 轧制智能化到底卡在哪？

你以为上了模型就万事大吉？太天真。我踩过的坑比轧辊上的氧化皮还多。

头一个，数据质量。现场环境你知道的，油污、振动、电磁干扰，传感器动不动就漂移。给模型喂脏数据，等于让厨子用馊米做饭——能好吃才怪。其次，工艺know-how的转化。那些老师傅脑袋里的经验，怎么变成数学公式？比如“听着声音不对就抬辊”，这“不对”两个字，折腾了数据团队半年，最后是用声纹识别硬扛下来的。再就是人与系统的互信。操作工不信任模型，经常手动干预，结果模型越学越歪——因为它的“经验”被截胡了。搞得跟宫斗剧似的。

还有更现实的：很多老产线压根没预留传感器接口。想升级？要么大改，成本吓死人；要么搞边缘计算，用外挂设备凑合。我们车间那台二手四辊轧机，去年给轧辊轴承装了振动诊断模块，结果发现传动侧游隙偏大，一查——齿轮磨损超了0.15毫米，及时叫停，不然再开两天绝对抱死。这种事儿，以前全靠人工点检，根本发现不了。

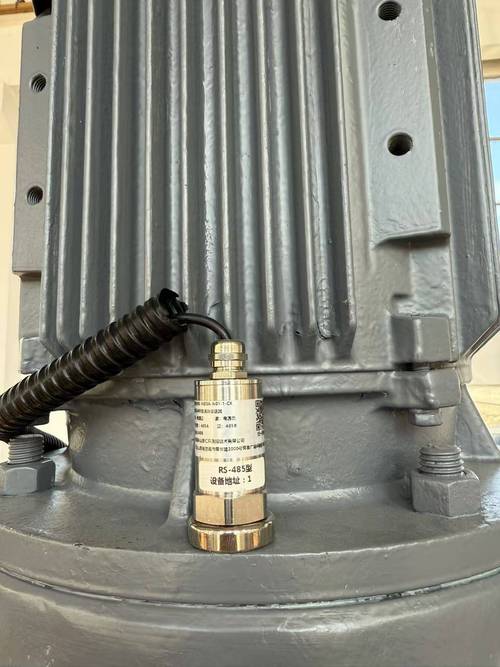

热轧车间轧辊轴承振动监测传感器安装现场

这时候就有人要问了：

问：轧制过程中，板形和厚度的控制到底难在哪？为什么不能像打印机一样一次性成形？

答：简单说，金属是有弹性的，轧制时不仅发生塑性变形，还有弹性回复。而且轧辊本身也会弹性弯曲、热膨胀，导致辊缝形态时刻在变。你想啊，一张纸被压过后还会微拱呢，何况是几吨重的钢带？所以必须有弯辊装置、窜辊技术，甚至分段冷却来动态调整辊型，才可能把板形控制在几个I单位以内。更别提来料厚度波动、硬度不均匀这些前道工序带过来的毛病，连锁反应。能稳定轧出合格品，是一门综合手艺。

但手艺终归是要写成代码的。这话不是我说的，是我们总工在退休那天，端着茶缸子念叨的。他亲手带出来的轧制策略模型，现在套在APS系统上，排产、换辊、工艺参数一次性自动下发，连中间坯的温度预测误差都不超过±8℃。老头子嘴上说“机器没人味儿”，可看着报表上那条波动趋近于零的厚度曲线，还是偷偷拍了张照片发朋友圈。

❗ 下一代轧制技术会革了谁的命？

❗ 下一代轧制技术会革了谁的命？

不是危言耸听。近终形连铸直轧技术已经杀过来了——薄带连铸，省掉粗轧甚至精轧，直接把钢水铸成2毫米左右的薄带。能耗降30%，产线缩短一半。这对传统热轧是个巨大威胁。尤其欧洲某厂去年用ESP线（全无头带钢生产）轧出0.8mm热轧板，表面质量居然媲美冷轧板，成本更低。直接搅乱了汽车用钢的市场。

冷轧这边也不消停。高强钢和铝板的混线轧制越来越普遍，要求轧机同时具备大轧制力和高响应速度。传统的电动压下系统跟不上了，现在流行的是伺服液压加磁致伸缩执行器，响应频率能到200Hz以上。你猜这意味着什么？意味着轧制过程中，辊缝每秒可以微调200次——理论上连轧辊的小椭圆度都能实时补偿。变态吗？变态。但新能源车的轻量化需求逼着你必须这么干。

还有表面处理。过去我们觉得轧制就是把厚度搞对，表面有点油印子无所谓。现在不行了。镀锌板、电池极片用箔，对表面洁净度、粗糙度的要求近乎洁癖。连轧机里的空气都开始过滤——没错，有些高端车间已经是准无尘环境了，防止微小颗粒压入表面形成针孔。结果你猜怎么着？我们连润滑液都改成了纳米级过滤循环，成本是不低，但客户投诉率直降70%。

问：都说轧制工艺要自适应控制，但现场扰动那么大，真的能自学习吗？会不会学出一堆废品？

答：坦白讲，纯粹的无模型自适应还很难。目前最接地气的做法是“模型+数据混合驱动”。先用物理冶金模型搭出基础框架，再用机器学习去补偿那些难以建模的部分，比如氧化皮厚度对摩擦系数的影响、轧辊偏心造成的周期性厚度波动等。自学习风险当然有，所以要设边界保护——一旦预测值超出工艺窗口，系统立即切回保守模型，并报警。这就是有护栏的自学习，既允许探索，又防止跳崖。我们用的一个强化学习模型，在冷轧平整工序训练六个月后，断带率降低了52%，且再没发生过卷取错层。当然，前提是好数据，还有忍受它前期比较“笨”的那段日子。

深夜走在轧机轰鸣的跨间，我偶尔会闪过一个念头：再过十年，我这双手除了点鼠标，还能干点啥？但转念一想，当年师傅也这么问过他师傅。从蒸汽机到电动机，从手动压下到全数字控制，轧制技术进步的速度从来就没慢过。只不过这次的推手，叫数据。我们这代人可能正踩在某个分界线上——一边是经验，一边是算法。而最好玩的地方在于，算法还没有那么聪明，它依然需要人去定义“什么才是更好的板形”。

🔧 给同行的几句实在话

如果你也管着几条老轧线，正犹豫要不要搞智能化升级，我想说三点：

别一上来就追求全自动。先把基础自动化夯实，尤其厚度闭环、张力控制、温度均匀性，这些底层扎不稳，上层AI全是浮云。

重视轧辊管理。我见过太多产线，轧辊磨削数据还靠纸笔记录，换辊全凭感觉。实际上，轧辊的使用次数、磨削曲线、表面硬度衰减，直接决定了产品精度。上个简单的RIMS（轧辊管理信息系统），回报立竿见影。

培养“两栖”人才。既懂轧制工艺又愿意玩数据的年轻人，是宝贝。别让老师傅和新工程师对立起来，想办法让他们一起调模型。我们有个“师徒对赌”的土办法——师傅用经验调一套参数，模型算一套，现场比试，谁的高下立判。结果你猜？互有胜负，但两个人都在进步。

最后说个事。上个月，我们那台五年的冷轧机，模型自己调出一套生产超深冲IF钢的轧程，压下分配和以往完全不同，但成品r值（塑性应变比）提高了0.15。连搞了三十年工艺的老专家都挠头，反复验证后才敢写进标准。你看，连轧制都有“神来之笔”了。以后干这行，光靠资历恐怕真的不够了。
