你知道吗？十个冲压件里，至少有八个要过拉深这一关。但就是这看似简单的“拉一拉”——把平板毛坯变成杯形或盒形件——能把经验不足的工程师折磨得怀疑人生。不是开裂，就是起皱，要不干脆拉破，现场的老模具师气得直跺脚。 我十几年前刚入行那会儿，第一次独立调拉深模，压边力调小了点，结果“咔”一声，筒壁裂了道口子，材料是304不锈钢的，那声音听着就心疼。后来学乖了，知道这玩意儿全凭感觉不行，得琢磨。说实话，拉深工艺涉及的变量太多了：材料性能、模具圆角、压边力、润滑剂、拉深速度……任何一个参数抽风，都可能让你报废一整批料。 不锈钢拉深件侧壁开裂缺陷

开裂与起皱，一对孪生兄弟

开裂与起皱，一对孪生兄弟 开裂，最常见也最头疼。往往发生在筒壁靠近底部的位置，或者凸模圆角处。原因？材料流动受阻或者局部变薄超过了材料的强度极限。新手常常无脑加大压边力，结果底部直接拉裂——过犹不及。其实，如果毛坯尺寸偏大、或者模具间隙过小，材料挤在那儿，硬拉不裂才怪。但有时候，你减小压边力，壁部又起皱，像老太太的皱纹似的，堆在法兰上，一道一道的，难看不说，模具磨损也加快。 起皱呢，本质是材料受压失稳。法兰部分在切向压应力作用下，当板料厚度相对较薄时，就容易起皱。增加压边力能抑制它，但压边力太大又引发开裂。这就是个跷跷板，没有绝对平衡点，只能找最佳区间。 问：拉深件为什么总是底部拉裂？我明明已经把压边力调得很小了。 答：底部拉裂不一定全怪压边力。检查一下凸模圆角半径，如果太小，材料流过时急剧弯曲，会产生应力集中，直接裂开。还有模具间隙，太小了会把材料“刮薄”。另外，润滑剂假如涂得太多，或者涂在凸模上，侧壁得不到足够摩擦力辅助拉延，底部承受的力就更大了。记住，凸模上一般尽量少涂油。

润滑剂挑选的江湖流派

拉深油这玩意儿，门道很深。有人说用菜籽油就行，老一辈确实干过，但稳定性太差。还有人说用含氯添加剂的高性能油，极压性好，但后续焊接可能会有问题——氯残留在表面容易产生针孔。现在环保严，很多车间禁用含氯的。推荐用含硫、磷极压添加剂的，或者合成酯类，虽然贵点，但能减少破裂风险，清洗也容易。 对于铝件拉深，绝不能跟钢件共用油槽。铝活泼，油里混点别的金属离子就容易腐蚀。而且铝件容易产生积屑瘤，需要在油里加抗磨剂和清净分散剂。说实话，选油是个系统活，最好让供应商提供现场测试。 问：水性拉深液能替代油性拉深油吗？我们想降低成本。 答：能，但不是所有情况。水性液冷却性好，不易燃，环保，但防锈能力较差，而且涂油后如果不及时清洗，很容易生锈。浅拉深可以，但深度稍大就润滑不足，容易拉毛。如果你的零件形状复杂或者高强度钢，老实点用纯油。还有个折中方案，用油水混合的乳液，但配比要严格控制，专人管理，不然今天好明天坏，够你烦的。 冲压车间拉深油涂抹过程

模具设计，别活在图纸上

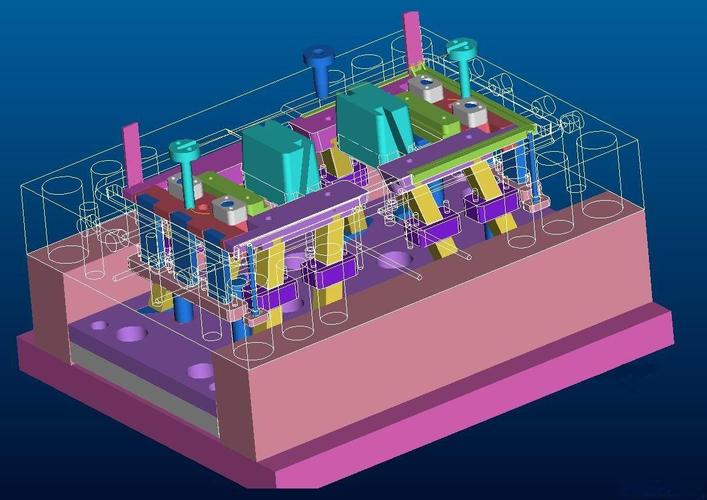

模具设计，别活在图纸上 有些设计员，真让人火大！明明画个拉深模，凸模圆角给R2，凹模圆角给R1.5，还觉得挺美。不说材料厚度，也不管拉深系数，这是做模具还是做刑具？拉深模的圆角半径对材料流动的影响极大。一般情况下，凹模圆角半径可取板厚的6~10倍，凸模圆角半径可比凹模略小，最后一次拉深的凸模圆角要接近工件要求的圆角，但也不能太小。总之，要根据拉深系数和材料成形性能仔细校核，最好先用模拟软件跑一遍。 说到软件，现在不用CAE分析就像蒙着眼拉磨。AutoForm、Dynaform这些冲压仿真工具，能预测起皱、开裂、回弹，还能优化压料面形状，省去大量试模时间。但软件不是神仙，边界条件设错了，出来的结果反而误导。有次我把摩擦系数输成0.3，模拟完美，一上压机全裂，才发现应该设0.15。经验还是要有的，不然会被电脑骗。

拉深中的压边力玄学

拉深中的压边力玄学 压边力，全称压边圈上的力，它的控制能写出一本血泪史。传统的机械式压力机用弹簧或橡胶提供压边力，非线性，没法在线调。后来有了气垫，可以相对稳定，但毕竟是开环。现在高端冲压线开始用伺服泵控压边系统，实时调节，能按行程分段设定不同的压边力曲线。比如，在拉深初始阶段用较低压边力让材料顺利流入，中后期再加大抑制起皱。这种优化，对铝板和先进高强钢特别有效。当然，成本也高，不是谁都舍得上。 还有些土办法，比如在压边圈上分段开设槽，或者局部调整坯料形状，用余料增加拉延筋阻力。反正，方法是人想出来的，多在实践中摸索吧。 说实话，拉深工艺这东西，理论再熟，不亲手报废几吨料，根本学不精。每次看到新来的大学生对着一堆公式算来算去，我就拍拍他肩膀：走，去压机那听一听声音，比啥都强。 好了，牢骚发完了。希望各位同行少碰壁，多出良品。
