干了十几年注塑，被缺陷折磨的次数？数不清。尤其是刚入行那会儿，半夜被电话叫醒，说产品缩水了、飞边了，简直是噩梦。但说真的，这些坑踩多了，也就摸出点门道。

先聊个最常见的——缩水。你肯定遇到过，产品表面凹进去一块，或者内部有空泡。原因？冷却慢了、压力不够。但事情哪有那么简单。有一次，我死磕保压压力，都拧到设备极限了，缩水照样来。最后发现，模具冷却水道设计得有问题，热点没带走。改了模具，药到病除。所以，有时候问题不在机器，在你看不见的地方。

保压时间和冷却时间，到底谁说了算？

参数上，保压时间和冷却时间经常打架。保压补缩，冷却定型。理论上保压足够，浇口封闭为止；冷却产品硬实了再顶出。可现实呢？周期压得死死的，老板恨不得一秒一个产品。我试过缩短冷却时间，结果顶出来全变形。后来学乖了，用模温机精确控制，热成像仪看温度分布——这才找到最短的冷却时间，还不缩水。💡 别盲目调，数据说话。

问：那如果材料本身流动性差，怎么办？
答：流动性差，就提高模温，或者加点润滑助剂。但小心，有些材料对温度敏感，高了就降解。我调PPS的时候，模温得干到140℃以上，低了根本充不满，缩水还严重。另外，注塑速度也得跟上，快进快打，让熔体来不及冷却就填满型腔。

问：浇口尺寸对缩水影响大吗？
答：太关键了！浇口小了，压力损失大，末端补缩不够。我吃过亏：一个薄壁件，为了外观隐藏浇口，做得比针尖还细，结果远端缩水。后来改成扇形浇口，加大截面积，立马解决。

飞边，那个让人抓狂的毛刺

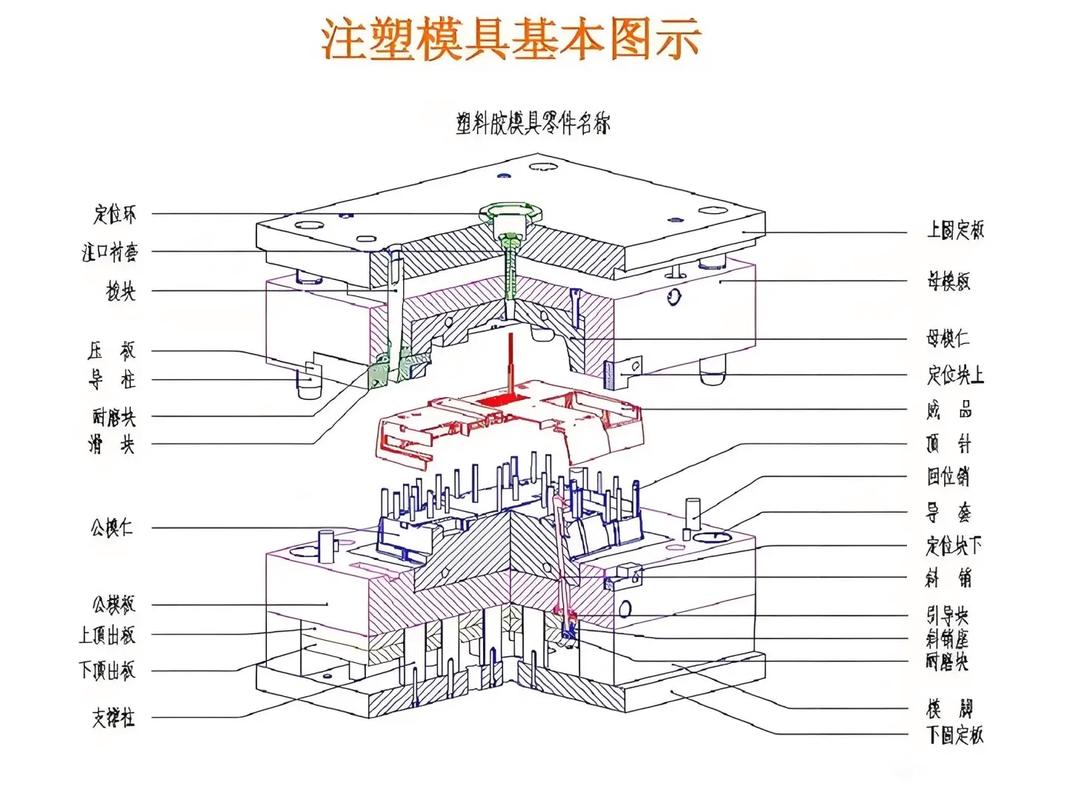

飞边这东西，就像野草，割了一茬又一茬。锁模力不够？合模间隙大？都是原因。但有一次，我把锁模力提到设备极限，飞边反而更严重——原来模具分型面已经变形了，越夹越不平。❗ 模具强度，才是根治飞边的底牌。所以，现在设计模具，支撑柱、加强筋我都要求加足，别舍不得那点钢材。

还有，工艺上的小伎俩：分级注射。充填末端减速，让熔体平缓贴壁，飞边明显少很多。不过，这得结合模具排气。排气槽被飞边堵了？恶性循环。定期清理，或者用真空泵辅助，能省好多事。

问：多模腔模具，飞边总在固定穴号出现，为什么？
答：这基本就是那穴的模具问题——模板变形、镶件配合差，或者热膨胀不均。单穴试模验证一下，排除工艺原因。我碰到过四穴模，第三穴飞边没断过，最后发现顶针孔偏了0.05mm，导致型芯偏移。修模后，世界清静了。

新材料试模，差点报废一套模

最惊险的一次，客户给了新料，高玻纤含量PA66。我按常规温度设，结果螺杆哐哐响，压力爆表。一检查，熔体温度太低，玻纤没分散，像搅水泥。赶紧升温，加大背压，但料已经降解了，黑点满布。那感觉，心在滴血。从那以后，新材料必须先做流变测试，设好加工窗口。💀 血泪教训。

再说注塑机，别以为大品牌就万事大吉。有台机子总是温度飘，PID参数没自动整定好，我手动调了一上午，最后稳定在±1℃。其实很多缺陷，比如银纹、气泡，就是温度控制不稳定闹的。干燥也很要命。PA料，含水率超过0.1%，产品直接起银丝。我备了露点仪，监控干燥机性能，省得怀疑人生。

问：螺杆塑化不好，产品表面起皮，怎么破？
答：先看螺杆设计——压缩比够不够？有没有混炼段？不行就换螺杆。工艺上，提高背压，降低螺杆转速，让料塑化充分。另外，料筒温度要分布合理，进料段别太热，否则料提前融化，输送效率降低。这些调完，起皮基本能解决。

这些坑，每个注塑人都躲不过。你问我现在还怕不怕？怕，但怕了才会更小心。机器、模具、材料，哪一环掉链子，都是钱。所以，多记录数据，多比较分析，慢慢就摸透了——这就是手艺活。
