说实话，第一次独立调挤出机，我差点把喂料口给堵成实心疙瘩。当时带我的师傅就在旁边看着，嘴角一抽，丢了句：“你以为挤面条呢？”

嗯……后来我才明白，挤出面条是手艺，挤出工业型材——是玄学。至少在那台冒着热气的单螺杆旁边，参数表、料性、模具温度，全搅在一起，像一锅东北乱炖。你永远不知道下一米出来的会是光滑的制品，还是一串熔体破裂的废料。

单螺杆挤出机结构剖视图

挤出到底怎么‘挤’？

别被教科书上“物料沿螺杆向前输送、熔融、均化”这套说辞骗了。实际过程里，物料在螺槽里的运动简直像早高峰地铁——有往前挤的，有往后漏的，还有顺着螺棱间隙往回流溜的。什么固体塞理论、熔体输送理论，到了现场都得向实际低头。

但核心就一个：把固态料变成均匀熔体，再通过口模赋予形状。听上去简单，可是物料从玻璃态转到高弹态再变成粘流态，这个窗口有时候窄得跟针尖一样。尤其是某些工程塑料，我见过有人把PVC-U活生生烧成碳化颗粒，就因为这中间温度没控好。

还有更有意思的——共挤出。几种不同塑料在同一口模内汇合，形成多层结构，比如给铝塑复合管加个热熔胶层，或者做那种中间发泡、表层硬质的窗框。这玩意儿对流动稳定性的要求，啧，比双人跳水还苛刻。

工艺参数调优：一场和塑料的较劲

调参数这事儿吧，挺反直觉的。你看见制品表面粗糙、有鲨鱼皮，第一反应是降温，觉得熔体强度不够。结果温度一降，粘度陡升，挤出压力瞬间飙高，电机哼哼得跟要断气似的。没错，熔体破裂很多时候反而是因为模口处剪切应力过大，该升温降粘、或是加大口模间隙才对。可升温过头了又降解……

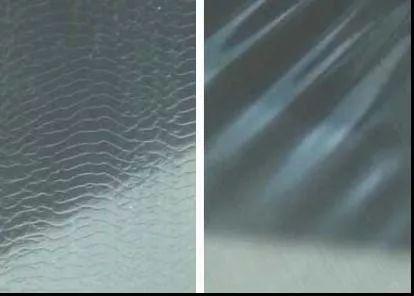

塑料挤出熔体破裂显微镜图像

问：螺杆转速是不是越快越出活？

答：想什么呢！转速一上去，剪切摩擦热能直接把料烧黄。但你说慢点吧，产量上不去，机头压力也不够，型材密实度差。所以这是个特拧巴的事儿。现在有的挤出线用伺服电机直联减速机，转速控制和扭矩反馈比过去变频器+皮带轮那套精准太多，终于能摸到那个微妙平衡点了。

问：机筒温度到底怎么设才靠谱？

答：我的经验是——看螺杆设计，而不是看物料供应商给的参考表。供料表给的是个大致区间，但你的螺杆是渐变型还是突变型？压缩比多少？有无混炼元件？这些直接影响塑化效率。举个例子，高压缩比螺杆对PE没问题，轮到PC可能直接就把料啃碎了。💡所以新配方上线，务必从低温往高温慢慢爬，带着熔体压力传感器读数去找平坦扭矩区的那个温度窗。

常见的坑，我都替你们踩过了

刚入行那阵子，最怕遇到口模出料不匀——半边快半边慢。一开始总怀疑是口模加热圈局部失灵，大卸八块换一堆加热圈，没用。后来才发现，是分流支架的筋太多，破坏了熔体流动的平衡，得加个阻尼区重新分配。❗就这一个小问题，让我对着报废型材骂了整整一下午。

还有定径套和冷却水箱那段，更是事故高发地。型材一离开口模，热膨胀加上离模膨胀效应，形状会立刻胀大。定径套要是尺寸不准、负压不够，或者冷却水没形成急冷固化层，型材立马起波浪、弯翘、尺寸跑偏。有次做PP中空建筑模板，定型台水温偏高2度，整批板的平整度全超差，质检拿着尺子冲我直摇头。

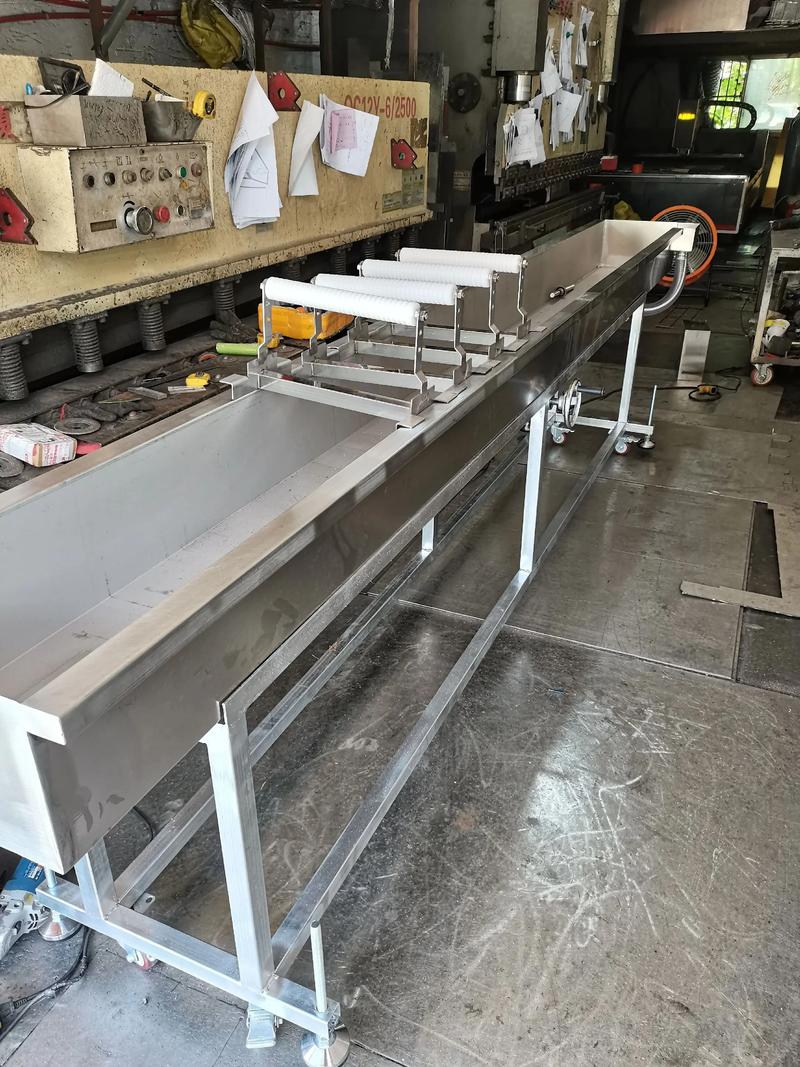

工业挤出生产线冷却水槽及定型台

现在呢？设备是聪明多了，上了熔体泵、自动测厚、在线视觉检测，甚至AI根据制品质量实时微调模头螺栓。但说到底，你得懂那塑料的脾气。原料批次间熔指差别、回收料添加比例波动、室温湿度变化……这些人家算法有时候根本来不及反应，还得靠人眼盯。

挤出这行当的未来？别扯虚的

外面总把“工业4.0”、“数字化挤出”喊得震天响。不可否认方向没错，但回归车间现实，很多厂连螺杆都磨秃了还不舍得换，你跟他谈物联网？当下的真进步往往就藏在细节里：换用硬质合金螺杆和双金属机筒提高寿命；将传统挤出机升级为高效节能电机配上能量回收系统；或者干脆改配方降低加工温度，省一笔电费。✅这些才是摸得着的改善。

再前沿一点的，反应挤出。在挤出过程中直接完成聚合、接枝或者动态硫化，省掉造粒工序。这思路确实漂亮，但对工艺控制的变态要求，只能说，敢碰的都是勇士。

聊这么多，其实就是想说过——挤出，远不是把料怼进去、从模具孔里冒出来那么简单。它像极了一个敏感又狡猾的活物，你得顺着毛捋，同时还得卡着表、算着钱。哪天你觉得彻底驾驭它了，它准悄没声儿给你捅个娄子。

但话又说回来，当你调好了参数，看着一条条光滑的型材从冷却水雾里稳稳牵出，那种舒坦，啧啧，值了。
