你知道吗？有些电池模组里，上千个焊点都得靠超声波来完成。不用焊锡，不用焊条，两个金属面在超高频率振动下直接融为一体。听起来像魔法，实际上——是物理。

我第一次在产线上看到超声波焊接机干活，真被那速度惊到了。0.3秒一个点，啪嗒一下，铜片和铝片就长一块儿了。不过话说回来，这种工艺对调机师傅的耐心可是一种考验……参数稍微漂一点，强度就掉得一塌糊涂。唉，都是泪。

超声波焊接机焊接动力电池极耳特写

这玩意儿到底怎么焊的？

说白了，就是高频摩擦生热。发生器把50Hz的工频电转换成20kHz甚至40kHz的高频电信号，再通过换能器变成机械振动。焊头压在工件上，每秒振动两万次——你想想那个微米级的振幅，直接在金属界面间摩擦，氧化层破裂，原子互相扩散。没有熔化，纯粹的固相连接。

但千万别以为它只焊金属。✅ 超声波塑料焊接更早普及，车灯罩、仪表盘、医疗耗材，靠的都是那一下“热熔”。不过最近这几年，动力电池爆炸式增长，让超声波金属焊接站上了C位。铜、铝、镍片、多层极耳……异种金属连接是传统电阻焊的噩梦，却是超声波的甜点。

💡 关键点：振幅、压力、时间、能量，四大参数互相牵制。振幅大了过热，压力小了虚焊，时间长了溢料。新入行的工程师经常在这上面抓狂。

问：超声波焊接能焊多厚的材料？
答：单层铜箔最薄可以做到0.016mm，就是电芯里的那种极片。厚料叠加一般不超过1.5mm，但多层箔材叠焊很常见，比如40层铜箔一次焊到汇流排上。再厚的话频率得降低，15kHz焊机可以干到3mm的铝排，不过振幅得调得相当大，焊头磨损也快。

在电池产线上，它焊的都是要命的地方

电芯极耳焊接要是出问题，整个模组内阻飙升，循环寿命直接腰斩。汇流排连接更不要说，几百安电流通过，虚焊点发热能把塑料框架熔了。所以现在大厂都在上在线监控——实时抓能量曲线、振幅衰减，稍微异常立刻报警。❗ 但有些小作坊还在靠听声音调参数，真让人捏把汗。

其实线束焊接也在悄悄转超声波。传统冷压端子怕振动松脱，超声波焊出来的线束节点，铜线几乎融成实心，拉断力高出30%不止。还有汽车电子里的柔性线路板、传感器引脚，激光太贵、烙铁太慢，超声波点一下刚刚好。

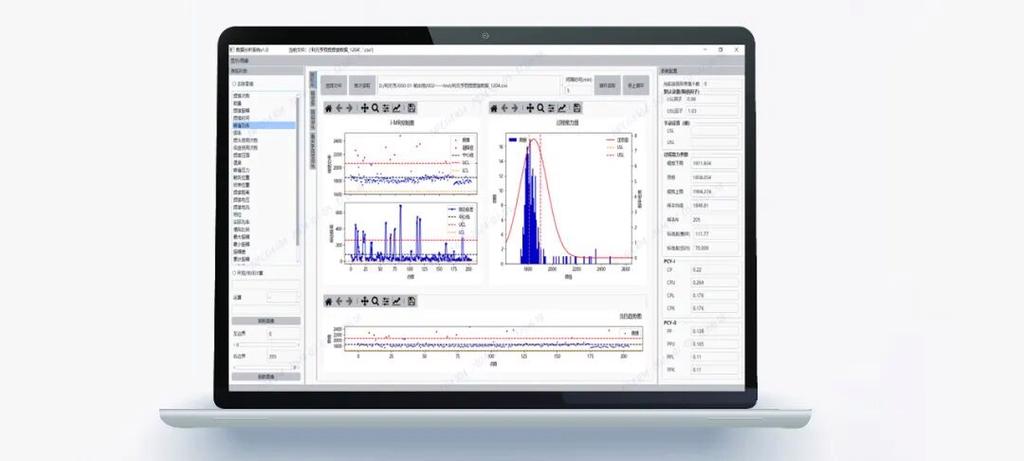

超声波焊接参数监控系统界面

问：焊接强度不够，有哪些排查方向？
答：先看界面熔合面积，撕开焊点，发暗是虚焊，亮晶晶的才正常。然后查振幅是不是衰减了，焊头该不该修磨。压力传感器零漂也很坑人，明明设定0.3MPa，实际可能只有0.2。还有工件表面污染，铝材上的油膜、铜材的氧化层，都得先处理。最后，发生器频率自动跟踪失灵也会导致振幅忽大忽小，这种软故障最耗时间，换个主板好几万，心疼死。

新趋势：智能监控和自适应

新趋势：智能监控和自适应
说实话，以前搞超声波焊接全靠老师傅手感，现在不行了，数字化逼着行业往前走。焊接过程的高度数据化——能量、时间、峰值功率、振幅曲线——全部进MES系统。你调过参数？系统记着，下次换焊头自动补偿。更狠的是，某些高端焊机开始集成AI算法，预测焊头寿命，提前提醒更换，避免突发停线。虽然贵，但算算停机损失，还是划算的。

还有个有意思的方向：多点并行焊接。传统单焊头效率瓶颈在自动线里很要命，现在有厂商搞出四头同步，节拍直接从2秒降到0.6秒。不过散热和干涉问题有待完善，我们试用过一款，连续干四小时焊头温度飙到80度，赶紧加了水冷。

当然，超声波焊接不是万能。它对工件表面粗糙度敏感，对工装刚性要求极高。碰到软包电芯稍微不平，就得靠伺服控制精确补偿高度，否则焊点一致性一塌糊涂。这些坑，只有真刀真枪干过才知道。

回看这几年，从简单的塑料铆接到动力电池核心连接，超声波焊接技术在争议中不断突围。下个热点可能是固态电池，界面压力更敏感，说不定超声波的温和性格正好匹配。拭目以待吧。
