上周去一个半导体展，看到一台拆解过的EUV光刻机模型——不是真机，只是个演示用的缩小版。旁边站着一圈人，大概都是搞工艺的。有人嘀咕：“这玩意咱们真搞不定？”另一个声音接道：“别说整机，光源那部分就够喝一壶的。”

得，瞬间把我拽回现实。集成电路产业链长到离谱，设计、制造、封测，每一环都有几座大山。就说制造吧，这就是个超级烧钱、拼良率、赌极限的战场。我今天不想堆术语，就想聊聊几个真正让人头疼、又天天被问到的节点。有点乱，想到哪说到哪。

光刻：精度狂魔的疯狂赌局

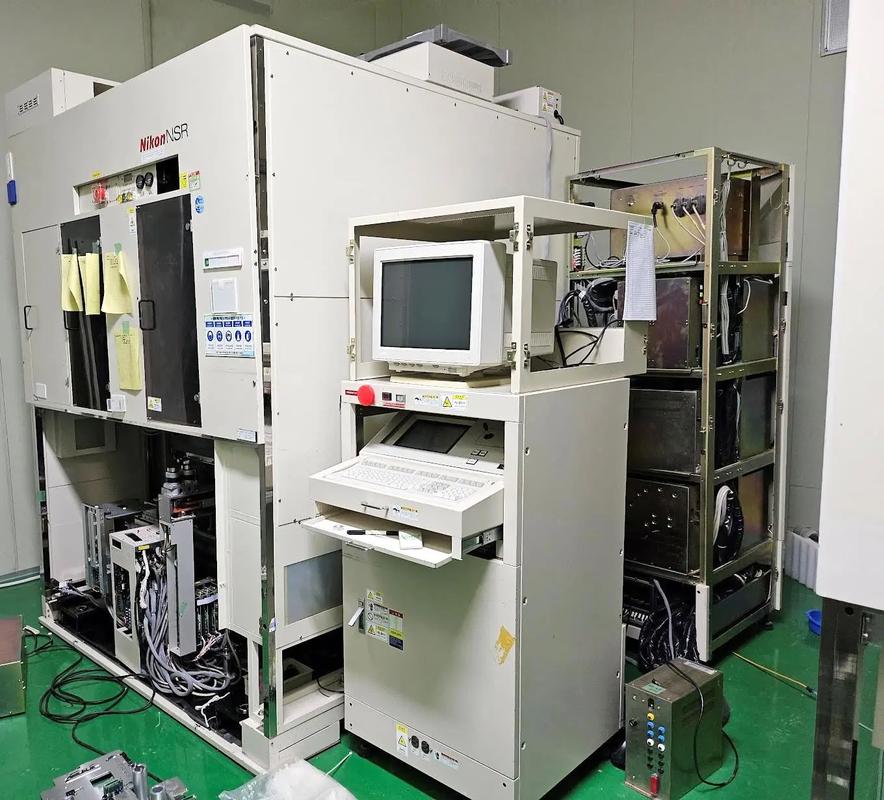

光刻机的本质是什么？一台超高精度的投影仪。但它要把电路图案投到硅片上，尺度是纳米级。想象一下：用一支日常写字的笔，去画出一根汗毛的千分之一宽度——EUV光刻比这个还变态。

EUV光，波长13.5纳米，理论上能刻出更细的线。可这光贼娇气。它几乎被所有材料吸收，包括空气。所以整个过程必须在真空中完成，反射镜要用钼/硅多层膜，每层厚度控制在原子级别。整套光学系统造价顶得上几架波音。

ASML EUV光刻机内部光学系统

光源呢？用激光轰击锡滴，产生等离子体，再收集那十三点五纳米的辐射。早期搞EUV的时候，光源功率死活上不去，导致产能低下。ASML花了十几年，愣是把功率从几瓦提到几百瓦。哪个环节脱节，整个工艺就得停摆。更不要说那个动辄上亿美金的价格——而且还不是想买就能买。

有人会问：

问：我们离EUV还差多远？真的绕不过去吗？
答：实话不好听。公开报道看，国内EUV样机还没见着。不是没努力，是整套系统涉及太多学科极端技术：超高精度物镜、极紫外光源、精密真空、纳米定位……每一样都得从零啃。现阶段，DUV（深紫外）多重曝光的做法，勉强撑到7nm级别，但成本巨大，良率难控。长远看，没有EUV，确实会卡在先进逻辑芯片的制造上。但也不至于全盘皆输——看你怎么定义“先进”。存储、功率、模拟芯片，并不都追最尖端。

堆叠的智慧：先进封装与Chiplet

既然往前走一步那么难，人们就想法子横向扩展。Chiplet（小芯片）的概念这几年火得不行。把一个大芯片拆成多个小芯粒，用高速接口缝起来，比如用UCIe标准。这事儿说起来轻巧，做起来全是坑。

3D芯片堆叠TSV互连示意图

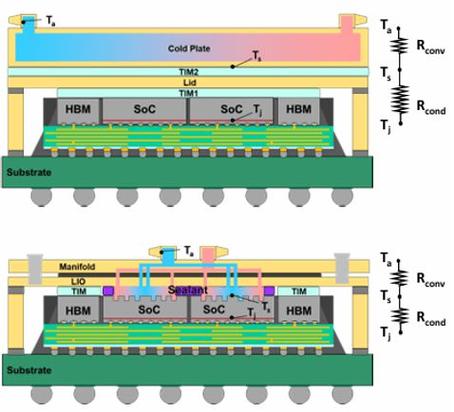

最大的拦路虎是散热。好几片芯堆叠在一起，功率密度恐怖，中间还塞着微凸块或者硅通孔（TSV），热量怎么导出去？另一个是互连良率。成千上万个微凸块，一个没对准，整个封装废掉。还有应力——不同芯片材料、不同封装衬底，热膨胀系数不一样，一热一冷，翘曲开裂，烦死个人。

去年碰到一个搞封测的老兄，他直摇头：“现在客户动不动就要2.5D CoWoS，又是大尺寸中介层，又是HBM。只有台积电能玩得起，我们只能在FCBGA上打转。” 聊完发现，封装生态的垄断比制程更隐晦。因为你得把设计、EDA工具、工艺、基板、测试全串起来。没有那个生态，单点突破根本没戏。

问：都说Chiplet能绕过先进制程，是真的吗？
答：半真半假。Chiplet确实让你用成熟工艺做出某些功能芯粒，再用好工艺做高性能芯粒，混搭在一起。但它并没绕过先进性，因为那几个核心计算芯粒，仍然要用最先进制程。另外，把芯粒拼起来的高速互联IP、先进封装工艺，本身就是顶级技术，照样受制于人。所以，只能说是一种设计范式的转变，不是魔法。

材料与设备：光刻之外的全线暗礁

材料与设备：光刻之外的全线暗礁

再聊聊经常被忽略的。前段时间和一家材料厂商的销售聊天，他说：“你们天天盯着光刻，知道高纯化学品吗？知道特种气体吗？”我哑然。

硅片本身，12英寸大硅片，国内能稳定供货的没几家。光刻胶，分了g线、i线、KrF、ArF、EUV，等级森严。高端ArF和EUV光刻胶，几乎全靠进口。一旦断供，生产线直接停摆，比光刻机还致命，因为光刻胶是消耗品。抛光液、靶材、特种气体……哪一样不是命门？

还有设备：刻蚀机、薄膜沉积设备、离子注入机、检测设备……国产设备这些年进步神速，但在一些核心工艺节点上，比如高深宽比刻蚀、原子层沉积（ALD），稳定性还不如应用材料、泛林这些老把式。工程师们不得不在机台参数上反复调，累半死，良率还波动。

这种感觉就像：你花大价钱买了一套顶级厨具，但发现食材、调料、甚至水都得进口。万一哪天人家不卖了，再好的锅也只能当废铁。

因此，搞集成电路制造，真不是砸钱就能成。它是一场耐力赛，需要整个基础工业体系的支撑。从最底层的化工、精密机械、光学、材料，到软件、控制、算法，缺一个都卡脖子。

有时候我会想，摩尔定律是不是真的要到头了？台积电的2nm在路上了，好像还能再挤一挤。但成本已经指数级爆炸。一颗3nm芯片的设计费动辄十几亿美金，小公司根本玩不起。这是不是意味着，除了手机、服务器那几个巨头，其他行业根本用不起最先进的工艺？那弄那么小的节点，到底图什么？功耗？性能？还是只是资本维持恐惧增长的工具？

我也没有答案。只是觉得，这个行业有意思但残酷。早上还在为某个技术突破欢呼，晚上就可能被新的制裁消息打懵。不过，看看那些彻夜亮着灯的晶圆厂，那些整天泡在无尘室的工程师，啧，还能说什么呢。

路还长，走呗。
