芯片自主化：光刻机不是遮羞布，那些被忽视的“小东西”才是命门

2026-07-06 05:03:36东方不败杂谈1

说实话，每次看到新闻里说“芯片又被卡脖子了”，我都有点麻木。对吧？

光刻机。又是光刻机。好像只要搞定ASML那台EUV，我们就万事大吉了。天真。

芯片制造光刻机设备

我在这个行业泡了快二十年，见过太多人盯着那最耀眼的明星，却忘了支撑舞台的地基。芯片制造，是一个系统工程——这话很多人说，但真懂的没几个。

光刻胶：比光刻机更难买的“液体黄金”

日本一家叫做JSR的公司，你可能都没听过。但它生产的ArF光刻胶，全球市占率……猜猜多少？差不多90%。是的，就是垄断。去年他们断供过一家韩国大厂，直接导致其产线停摆。我们呢？国产ArF光刻胶的导入，慢得像蜗牛。不是不能做，是进不了产线——验证周期长，风险太高，晶圆厂不愿意当小白鼠。这就是死循环。

❗更扎心的是，光刻胶的保质期只有半年左右，根本没法囤货。你总不能建个冷库存着吧？配方还受温度、湿度影响极大。有次我们一桶胶因为运输途中颠簸，涂布均匀度就出问题了。娇气得要命。

半导体光刻胶生产车间

还有配套的显影液、剥离液……全是化工行当的顶尖货。国内基础化工很强，但电子级化学品这一块，差距肉眼可见。所以，别老提光刻机了。光刻胶，就是下一个战场。

问：为什么国产芯片设备总是差一口气？

问得出这问题，说明你还是个外行。不是差一口气，是差十口。一台刻蚀机，里面核心的射频电源、气柜、真空泵……多半还是进口。国产设备商说白了，很多时候就是个高级集成商。你可能会说，这不丢人，全球供应链嘛。可一旦被禁，瞬间傻眼。

答：关键零部件的突破，比整机更难。比如密封圈，微不足道吧？但半导体设备的密封圈，要求耐强腐蚀、零颗粒释放。我们买到的顶级货，基本是日本或美国的。国内有家厂，模仿了五年，才做到80%的性能。80%，在芯片制造里，就是0分。残酷吧？

特种气体：纯度小数点后几个9的战争

有人觉得，芯片制造就是摆弄机器。其实，你闻过洁净室的味道吗？没有味道，因为空气都被过滤了几百遍。但那些管道里流淌的气体，才是分子级杀手。三氟化氮、六氟化钨、硅烷……纯度必须达到99.999%以上。少一个9，晶圆就可能报废一批。

国内做这类气体的公司，这几年冒出来不少。但一谈到批量供应，就露怯。质量一致性，是个大坑。上个月去一家气体厂参观，他们老板拍胸脯说没问题。结果一查在线监测数据，铁离子含量波动超过0.1ppb。对方脸都绿了。唉，基础不牢，地动山摇啊。

问：中国芯片制造最缺的是什么？技术？人才？还是钱？

这个问题，我被问过无数遍。缺的东西，你猜猜。不是技术——技术可以买、可以偷、可以逆向。不是钱——国家大基金砸了几千亿。是耐心。对，就是耐心。整个行业太浮躁了，每个项目都要三年回本、五年上市。但芯片制造，一个工艺从研发到量产，十年起步。日本有的材料公司，闷头搞了三十年才盈利。我们呢？资本一催，团队就跑偏了。可惜。

答：人才也是，但人才是耐心的产物。顶尖的工艺工程师，要在产线泡一万小时，摸透每颗螺丝的脾气。现在年轻人，谁愿意在fab里熬？工资比不上互联网，还要穿无尘服，一憋就是12小时。有次招聘，一个化工博士问我：“这里能带手机吗？”我说洁净室不让。他扭头就走了。我能说什么呢。

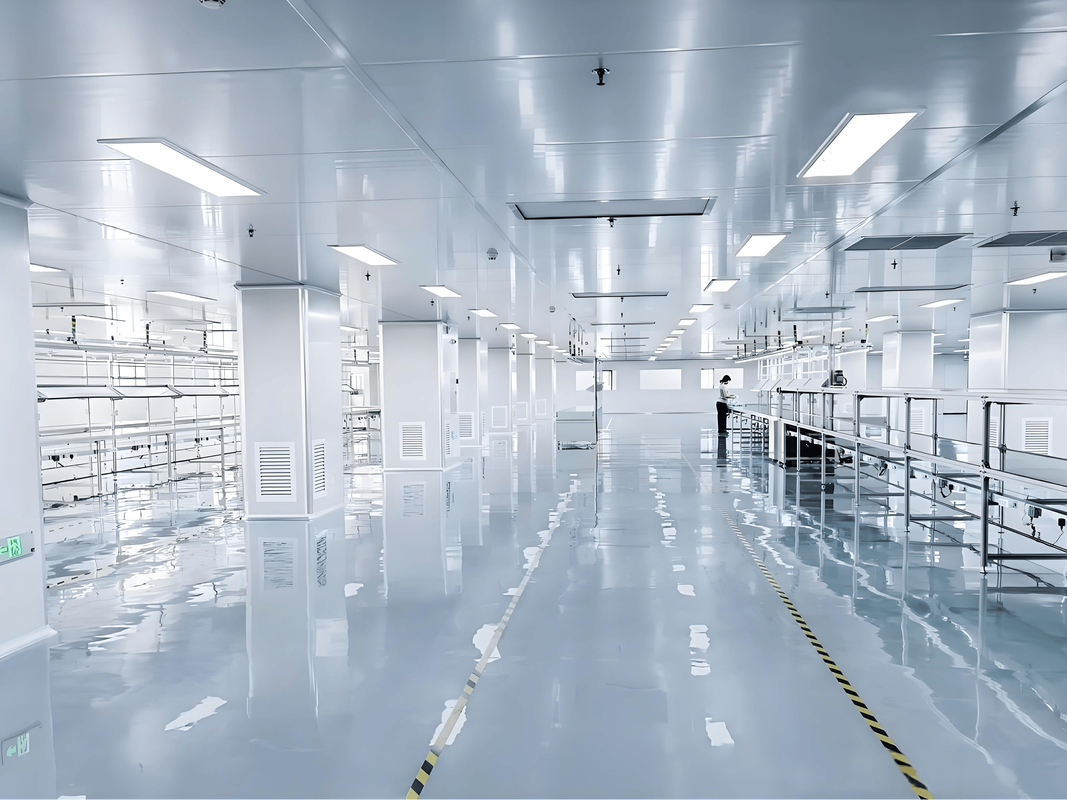

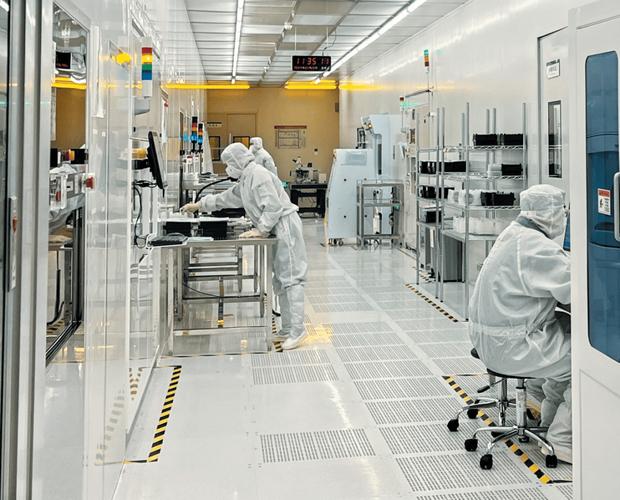

半导体工厂无尘室内部

所以，下次再看到国产芯片突破的新闻，先别急着沸腾。看看这些背后的细枝末节，才是真正的国力较量。光刻机是面子，这些“小东西”才是里子。

EDA工具：看不见的镣铐

芯片设计，总是被忽略。好像只要有了制造能力，设计就水到渠成。真是笑话。设计用的EDA软件，全球三巨头：Synopsys、Cadence、Mentor，全是美国货。国产华大九天，说实话，只覆盖了部分环节。模拟电路还行，数字电路全流程？差得太远。而且，这些软件和工艺库绑定极深。TSMC给你一个PDK，里面全是针对三巨头工具的优化。你换个软件，根本跑不起来。

这就像你习惯了Windows和Office，突然让你用完全陌生的系统，连快捷键都找不到。更致命的是，人才都学那三家的。高校教学，企业培训，全是如此。生态啊。生态的建立，比造一台光刻机难百倍。光刻机好歹是个实体，砸钱总能听个响。生态，是思维习惯，是产业共识。难。
