说实话，上个月车间那条线差点被我砸了。 不是因为设备——设备刚换了新的。是那桶料，打开一闻，我就知道坏了。气味不对，刺鼻得跟什么似的，跟厂家说的“净味环保”完全不搭边。结果那批次产品，表干慢，流平一塌糊涂，附着力更别提了，质检直接打了回来。我盯着固化炉旁边的废料堆，心里把那帮搞配方的问候了一遍。 这事儿让我彻底反思：工业涂料这东西，是真的变了，变得有时候连老手都抓瞎。

你那环保的“坑”，我踩得还少吗？

现在进任何一家像样的工厂，甭管是汽车零部件还是钣金机箱，都跟你谈VOCs。好像不谈voc就不是搞工业的一样。水漆、粉末、高固含……名字一个比一个玄幻。可我告诉你，这里面的弯弯绕，没真金白银砸下去试错，你绝对悟不透。 就拿水漆说。前年我们改一条喷塑线，被忽悠着全切水性。方案书里写得那叫一个漂亮：“减碳先锋”啦、“零VOC”啦。结果呢？预热时间翻倍，能耗飙了30%不说，对于前处理的要求苛刻到令人发指。有一批板子，就多放了半天，表面有点浮锈——你知道，南方梅雨季，太正常了——结果上漆之后，针孔，全是针孔！密密麻麻，跟蜂窝似的。负责前处理的老师傅蹲在池子边上抽闷烟，嘴里嘟囔：“这哪是涂料进步，这是往倒退的路子上逼。” 我其实理解他的烦躁。从油性切水性，不只是换个料的事。整条线的温湿度控制、闪干时间、甚至挂具的导电方式都得调。调不好？那你就是拿钱往水里扔。可话说回来，水性也不是一无是处——它的耐盐雾性能，在同等膜厚下，有时候确实比某些低端溶剂型强。而且，对于现场工人的健康保护，那是实打实的。以前喷房里那股二甲苯的味道，进去待十分钟不戴面罩，出来脑袋能疼半天。现在至少味道轻多了。 所以，别听销售吹得天花乱坠。你得问：我这产线适不适合？前处理能跟上吗？烘道有没有加长？废水处理系统怎么办？这些才是命门。 汽车制造厂涂装车间水性涂料喷涂现场

粉末涂料：不是“喷塑”那么简单

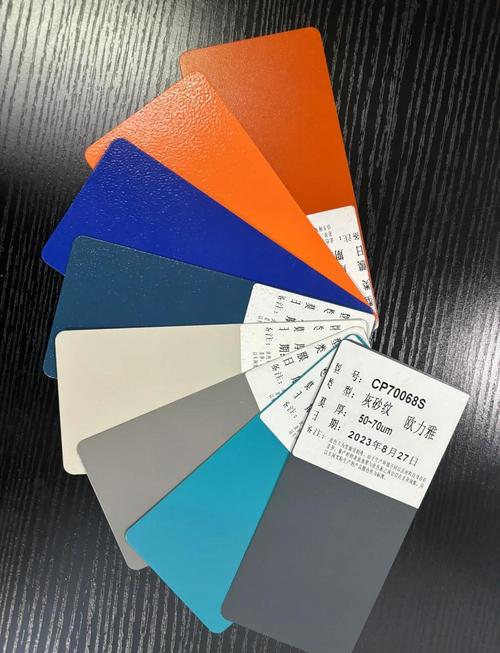

粉末涂料：不是“喷塑”那么简单 再来说粉末。很多人，包括一些车间主任，开口闭口“喷塑”，好像这是个没技术含量的活儿。大错特错。 去年我们接了个出口单子，客户要求涂层耐UV、耐划伤，而且得通过严苛的湿热循环测试。开始用的某国产环氧聚酯混合粉，做出来样板，开始几天还行，放户外棚子下俩月，一摸，掉粉。客户当场黑了脸。后来找了家外资粉末供应商，搞了种纯聚酯体系，配上特殊固化剂。成本贵了将近四成——！老板签字的时候手都是抖的。但效果确实牛，测试一次性过。 这让我意识到，粉末涂料的配方设计才是灵魂。基料、固化剂、助剂、颜料……差一个比例，出来的东西天差地别。而且涂装工艺的配合太关键了。比如，静电喷涂时的电压电流、出粉量、雾化气压，还有那要命的回收系统——超细粉比例一高，上粉率就掉，橘皮就出来。我们管那个叫“粉里头有鬼”。 有一天半夜维修，发现是回收旋风分离的滤芯堵了，导致粉流不稳。你瞧，就这么个简单部件，差点毁了一单大生意。

问：凭什么别人的涂层十年如新，我的一年就起泡？

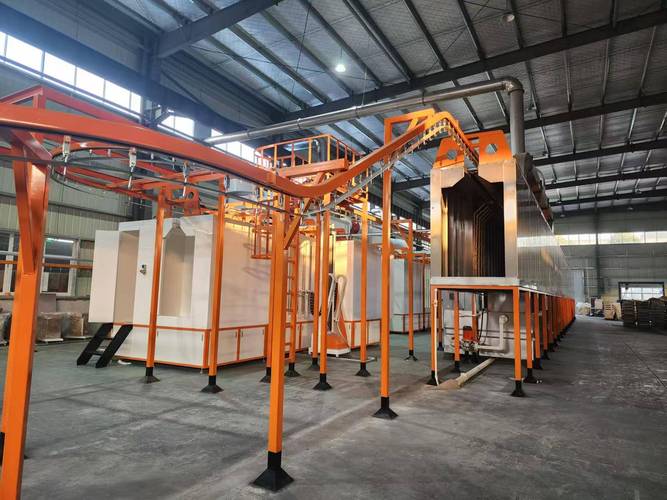

问：我也是做金属件的，用的双组分环氧底漆加固化剂，比例严格称重，活化期也控制了。为什么附着力和理论值差那么多？后期起泡尤其严重？ 答：这个问题抓得太准了！我几乎每周都碰见。你比例对了、活化期对了，但可能死在了最不起眼的环节——混合温度和熟化工艺。多数环氧体系在低于15℃时，交联反应慢得像蜗牛。你摸摸配料桶，冬天早上是不是冰凉？直接混直接喷，分子链根本没机会舒展，成膜致密性差，后期水汽渗透，不起泡才怪。我的笨办法：固化剂提前一天放恒温间，基料也得保温。混合后别急着喷，低速搅拌静置15分钟，业内叫“诱导期”。信我，试试。还有，喷完别马上进高温烘箱，先室温流平15-20分钟，让部分气泡逸出。这全是细节。 粉末涂料静电喷涂生产线
问：我们准备从溶剂型转水性，试了几家样品，都觉得光泽不行，哑得太厉害。有没有救？ 答：一听就是刚上道。水性涂料的光泽受施工环境影响极大。湿度一高，挥发慢，光泽就低；风速快了，表干太快，光泽也低。还有，你的基材粗糙度和前处理磷化层质量直接影响光泽读数，别老怪涂料。想要光泽，先控好喷房温湿度：温度25±2℃，相对湿度60-70%最稳。再调调助溶剂，厂家配方里那点成膜助剂可能不够，跟技术员沟通，适当补点高沸点醇醚类——但注意不要超出豁免限值。对了，水性漆的细度指标你关注过吗？刮板细度超过15微米，肉眼就可见糙面。这些参数不盯死，别想做出镜面效果。 有时候真觉得，现代工业涂料这玩意，三分料，七分工艺。可工艺这东西，全凭人的经验和责任心。

未来？别老盯着配方，看工艺和数字吧

聊点前沿的。现在头部企业玩什么？在线涂层检测。以前靠人为抽检，测膜厚、看附着力、做盐雾，数据滞后。现在直接在固化炉后架光谱共焦传感器，或者用红外热成像看涂层均匀度，实时数据回传，一有波动立马报警。还有那个什么“数字化调漆系统”，根据温湿度、风速、工件形状自动补偿溶剂比和吐出量，简直是把老师傅的手艺活给算法化了。 但，这投资不是一般厂玩得起的。我更倾向的现实是：把现有产线的工艺基准书做细。比如，输漆循环的压力、流速，回漆管路的过滤网目数，定期换，别省。我见过太多因为回漆过滤器堵死，导致漆渣打湿膜，最后满板颗粒的惨案。这些都是成本，隐形成本。 所以，不管你是用溶剂型、水性，还是粉末，甚至紫外光固化涂料，最终拼的不是谁的概念更绿，而是谁能用最稳定的工艺，以最低的返工率，做出满足客户要求的涂层。你方案写再漂亮，产线上跑不顺，全白搭。 现在，我把车间里所有的料桶都贴上“开盖后需在24小时内用完”的大红标签，甭管厂家说得多耐放。这是吃亏吃出来的。涂装这行，敬畏心不能少。 --- 涂料的学问，说穿了，就是化学与物理在金属表面的战争。而我们这些人，就是战壕里的工兵。
