前阵子去一个客户现场，整套自动化产线突然趴窝，原因查了整整两天。最后发现，仅仅是一个巴掌大的橡胶减震衬套撕裂了，导致传动轴偏移，伺服电机过载报警。备件库里竟然没有，全城求购，设备停了38小时。损失？不计其数。说实话，很多人把橡胶当成廉价耗材，但就是这个“黑货”，往往是系统可靠性的最短那块板。

天然还是合成？别只盯着价格

买橡胶件的时候，采购第一反应就是摊开报价单——天然胶便宜，丁腈胶贵，氟胶更是天价。可工业上真不是这么算的。我曾经在一个化工厂的管道密封上用过普通三元乙丙（EPDM），三个月就溶胀得像发糕，介质里带一点点苯类的醇醚溶剂而已。后来换成氢化丁腈（HNBR），成本涨了六倍，但四年没出过事。性价比？不算停机人工和危废处理的话，确实亏——可谁敢这么算？

氢化丁腈橡胶密封圈与溶胀失效的EPDM对比

选胶种最忌死记硬背。NR天然胶弹性好、抗撕裂，做减震器一流，但怕油怕臭氧；NBR丁腈耐油，可不耐低温，在东北零下30度冻得像石头；硅胶耐高低温、食品级常见，可力学强度是个渣渣。其实很多设备出口的时候，环境一变，整个密封体系都得推翻重来。有次出口中东的泵，O型圈原厂配的普通NBR，到了现场壳体内堆积磨料粉尘，加上高温，一个月就磨漏了，后来全部换成氟胶+防尘骨架，成本占整泵才2%，但售后费用省了十几万美元。😟 配方和工况是夫妻，你得先看八字合不合。

混炼这门手艺，正在被AI掀桌子

一提到橡胶厂，脑子里就是黑乎乎、呛人的炭黑车间。老法师用手捏一捏混炼胶，说“这车料硬度高了点，再加0.3份油”。准不准？有时候比流变仪还快。但这种手艺快失传了，而且批次稳定性永远是个坑。2019年以后，头部企业开始上密炼机在线门尼粘度检测和近红外光谱实时分析炭黑分散度，数据直接进MES。更有意思的是配方开发——以前就是试错，正交实验做到吐。现在有了机器学习，把历史配方数据和物性指标喂进去，能直接推荐生胶并用比和硫化体系，有些比我们厂里的高工猜得还准。💡

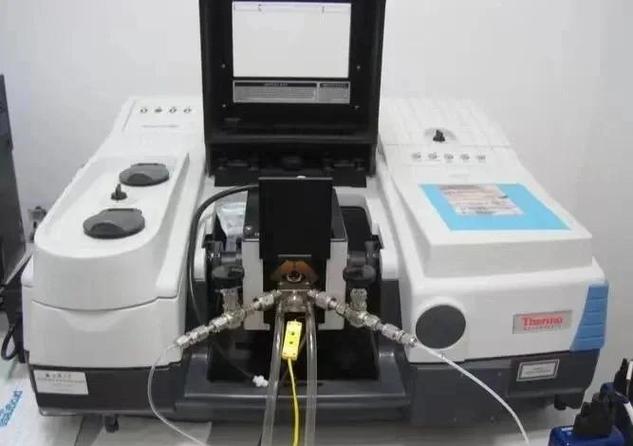

智能密炼车间近红外探头实时监测混炼胶分散度

不过话说回来，模型再神也解决不了原材料批次波动。某助剂厂同一牌号的防老剂RD，胺含量从二季度开始悄悄降了0.4%，结果成品脆得跟苏打饼干一样。质检还是靠人工揪出来的。所以现在聪明点的厂子，除了在线检测，还搞了小样快检+大数据预警，把质量投诉和工艺参数做关联挖掘，提前感知到“这批料有点妖”。这已经超出了传统橡胶工艺的范畴，得招懂数据的人，可橡胶圈工资低，招不到人啊——我认识好几个总工，五十多岁了还得自己学Python。

现场橡胶失效，90%都漏了这三个东西

现场橡胶失效，90%都漏了这三个东西

我见过最离谱的案例：花了三千万进口的涂布线，烘箱里氟橡胶密封条不到半年就硬化断裂。所有人盯着胶料成分，气相色谱质谱打了好几遍，啥也没分析出来。最后拆开烘箱风道才发现，有个区域换新了保温棉，残留微量硅油挥发物——就是这小东西攻击了氟胶的主链。现场环境里那些你没注意的微量物质，才是杀橡胶于无形的刺客。

归纳起来，我觉得橡胶失效最常见的三大被忽视因素：

• 动态下的微动磨损——许多O型圈设计考虑静密封，实际存在几微米的震荡位移，导致表面磨掉一层皮，介质就渗透进去了。在挡圈上加个PTFE耐磨环就能解决，花不了几毛钱。
• 安装时的预压缩遗忘——尤其是大尺寸的V形组合密封，维修工图省事，没给足够的轴向压缩量，一开机就低压泄漏，还以为是产品不行。
• 混用润滑脂——锂基脂和某些氟胶在一起会发粘膨胀，以前厂里出过事，一位老师傅自作主张换了更便宜的润滑脂，结果整批密封圈报废。教训：润滑脂的相容性试验一定得做。

问：为什么进口橡胶密封圈寿命就是长？

答：材料倒不是绝对差距，关键在“一致性”。比如同样标注硬度70±5 Shore A，国产的经常上偏差或下偏差超限，且离散度大。进口件除了严格控制交联密度，很多会做后处理——比如硅胶密封圈进行二次硫化除挥发分，或某些氟胶产品做氢化处理提纯。再加上模具精度导致的飞边残余，安装时局部应力集中，就完蛋了。当然，这几年国产进步很快，特别是专精特新企业，愿意做100%全检了，以前是不可能的。归根到底，选供应商看它试模的流变曲线和CPK报告，比看品牌更靠谱。

问：橡胶弹簧和聚氨酯弹簧该怎么选？

答：这问题我们技术中心争了无数次。聚氨酯强度高、耐磨、耐油，所以在重载、频繁冲击的场合，比如冲压模具的弹性卸料、重型矿车悬挂辅簧，聚氨酯明显有优势。但橡胶的天然优势在于滞后损失小、生热低，动态性能更好。比如高频率振动的设备，用橡胶弹簧可以避免热积聚导致蠕变失效。还有，聚氨酯怕热水和酸碱，在食品饮料线上经常被橡塑共混的TPV取代。核心看你的负荷-频率-环境三角，别一棍子打死。

还有一堆想说的，比如橡胶低温结晶的恢复特性，比如导电炭黑对体积电阻率的非线性影响……算了，下次再聊。总之，这个黑乎乎的行业，水太深了，每个坑都是用真金白银砸出来的。千万别觉得它就是个“弹性塑料”，它有自己的灵魂——不对，应该叫“交联网络拓扑的松弛特性”，我都被带偏了。😅
