去年秋天，我们发往德国的那批钣金件，被客户直接退货了。原因——盐雾测试没撑过96小时。看着仓库里退回来的零件，边角处已经开始冒白锈……我蹲在地上抽了半包烟。那批货值二十多万，就因为一道表面处理工序的疏忽，全打水漂。 别跟我讲什么“下一次注意”。在工业制造这行，表面处理就是最后那道“里子工程”，平时看不见摸不着，一出问题就让你倾家荡产。对吧？

脱皮、起泡、掉漆：预处理才是亲爹

很多人以为，喷漆、电镀就是往零件上糊一层东西。错。大错特错。 前一阵子，苏州一家供应商给我们供的支架，粉末喷涂后竟然用手都能撕下来一层膜——像撕鸡蛋皮一样。后来一查，呵，喷淋前处理线，脱脂槽的碱液浓度低得像洗碗水，表调槽pH都不对了。磷化膜根本没长出来，你说那涂层往哪儿附？ 磷化这玩意，不是玄学。温度、游离酸、总酸，差一点儿就给你脸色看。锌系磷化膜细密，适合涂装打底；铁系磷化薄，只能应付短期防锈。还有钝化——六价铬不让用了，三价铬虽然环保，但封闭效果总感觉差点意思。说实话，我还是会在某些出口件上偷偷用六价铬……别学我。 如果你做的是不锈钢或者铝合金，喷砂和阳极氧化就是两道不同的门。喷砂除氧化皮一流，但选错砂料——比如说用石英砂打304，氯离子残留会让你半年后哭不出来。阳极氧化更是，硫酸浓度、电流密度、温度，三要素缺一不可。有一次，就因为我们厂的师傅把氧化槽温度调高了2度，膜层直接发雾，整批铝壳报废。2度啊！就这么娇气。 铝合金阳极氧化膜层发雾缺陷 问：我们做的小五金件，电镀锌后存放几天就长白斑，是镀层太薄吗？ 答：不一定。白斑往往是镀后处理的问题，而不是厚度问题。最常见的坑是钝化环节。镀锌层本身是活泼的，必须靠钝化膜来隔绝空气中的水和氧。现在环保压力大，很多厂用了无铬钝化或者低铬钝化，这种膜层耐盐雾性能比传统六价铬钝化差一截。如果钝化液参数没控制好、浸泡时间不够、或者钝化后没及时干燥，残留水分就会引发白锈。还有一招，钝化后可以加一道封闭剂，用硅烷类或者有机涂层封一下，能显著提升抗白锈能力。不过成本嘛……你懂的。

盐雾测试的猫腻：你以为的合格，可能是假的

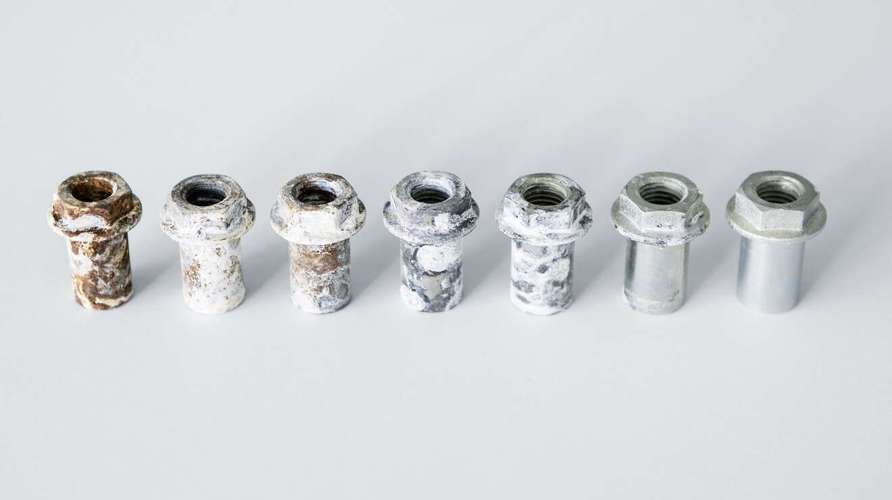

说起盐雾测试，我就来气。这行当里，有些厂子拿中性盐雾试验（NSS）的数据骗人，实际上你的零件走的是酸雨环境。醋酸铜盐雾（CASS）才是考核镀层耐蚀性的硬标准——可惜很多甲方也不懂，就知道问“多少小时不生锈？” 更恶心的是，有些供应商会在测试件上做手脚。他们送检的试样是专门挂板做的，膜厚、工艺都严格把控，跟批量生产的完全两码事。我们吃过亏，后来学精了，直接去仓库随机抽件，三方盲测。你别说，这样一来，达克罗（Dacromet）的真实水平就暴露了——有的批次盐雾240小时就红锈点点，有的能撑600小时。这跟涂液的配比、烧结温度关系巨大，温度偏差10℃，耐蚀性可能腰斩。 达克罗螺栓盐雾测试对比 再插一句，封闭处理也是一个隐形门槛。许多镀层，比如镀锌、镀镍，最后如果不做封闭，孔隙率高的能让你怀疑人生。我们用过一种微孔封闭剂，渗透进镀层毛细孔，效果拔群，但价格也拔群。真的是，一分钱一分货啊。

粉末喷涂 vs 电泳漆：我为什么更偏爱后者？

粉末喷涂 vs 电泳漆：我为什么更偏爱后者？ 对于大批量的钣金件，我越来越倾向用阴极电泳（CED），而不是粉末喷涂。为什么？因为电泳漆的泳透力太强了，异形件、内腔、焊缝，都能涂上。粉末喷涂呢？静电屏蔽效应会让你在一些角落干瞪眼。上次我们做的一批控制柜，用粉末喷涂，结果九十度折弯内侧死活不上粉，最后只能补漆，色差又难控制，车间主任气得直骂娘。 不过话说回来，电泳漆的颜色单一，以黑灰为主，装饰性比不上粉末。而且前处理要求更高，磷化膜稍有闪锈，电泳后就出现颗粒。另外，特氟龙涂层（PTFE）这种功能性表面，一般用在防粘、耐磨场合，附着力一直是个老大难。我们试过用等离子处理后再涂特氟龙，效果好了不少，但成本上去了，客户又不买账。哎，真难。 问：装饰性镀铬用在户外会怎样？ 答：千万别！装饰铬通常只有零点几微米，而且是在铜底或者镍底上闪镀一层，说白了就是为了好看。户外紫外线、湿气、温差，分分钟让它起皮、剥落。要是想用在室外，老老实实用硬铬（功能性镀铬），厚度要上去，或者考虑达克罗、渗锌这些工艺。对了，铝件户外防腐蚀，可以用阳极氧化后加有机封闭，耐久性好得多。但无论如何，别信什么“装饰铬能防锈”的鬼话。 行了，今天就吐槽到这儿。表面处理这门手艺，三分靠理论，七分靠经验——还得是烧过钱、赔过礼、挨过骂的那种经验。如果你正在为某个项目选工艺，记住：先跑通样品，再谈批量，别让客户帮你做质检。车间又叫我了，回见。
