前阵子，厂里出了一批镀锌件，白锈爬得跟牛皮癣似的——客户直接把退货单拍在桌上，那眼神，啧。电镀这玩意儿，搞好了是工业的“美容师”，搞不好就是批量报废的噩梦。说实话，我在这行浸了十几年，踩过的坑比车间地沟还深。

电镀原理？说白了就是“离子搬家”

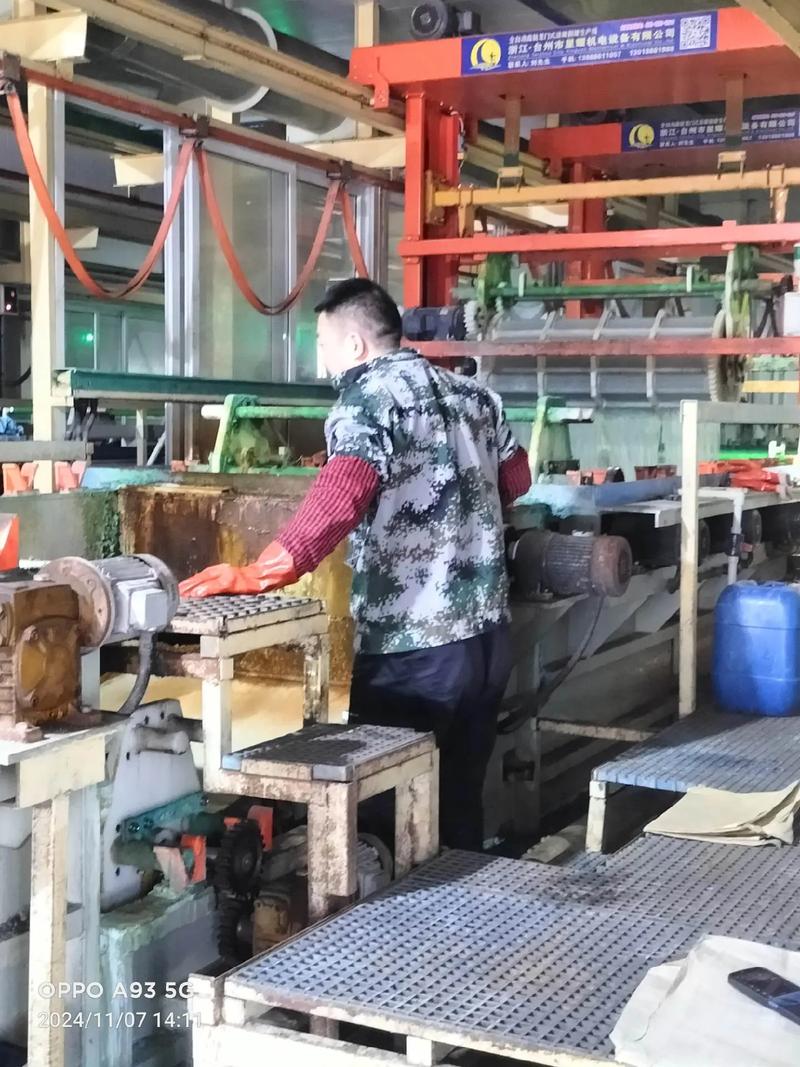

把金属离子从溶液里“拽”出来，死死贴到工件表面——原理就这么简单。但真上手，槽液温度差两度，电流密度飘一点，镀层就能从镜面变成砂纸。 电镀生产线槽液监控 有一次调试氯化钾镀锌，添加剂多加了两毫升，整槽工件全成了“麻子脸”。✅ 经验：自动加药系统是救命稻草，别太信手感。 前处理才是灵魂。 除油不彻底，镀层结合力？免谈。酸洗过头，氢脆就来了——特别是高强度钢，断起来悄无声息，跟定时炸弹一样。

镀锌、镀铬、镀镍……到底怎么选？

别上来就问“哪种最好”，这问题外行得让我头疼。

• 镀锌：便宜，防锈靠牺牲自己。白钝化、彩钝化、军绿钝化……颜色花里胡哨，但盐雾试验一上就见真章。用在螺丝、冲压件上多。
• 镀铬：硬！耐磨！还能装饰。不过六价铬环保压力大得吓人，三价铬现在慢慢替上来了，但色泽偏暗——有些客户不接受。
• 镀镍：底层用得多，或者要那种温润的银白光。化学镀镍不用电，异形件内壁也能均匀上镀，就是成本烧得慌。

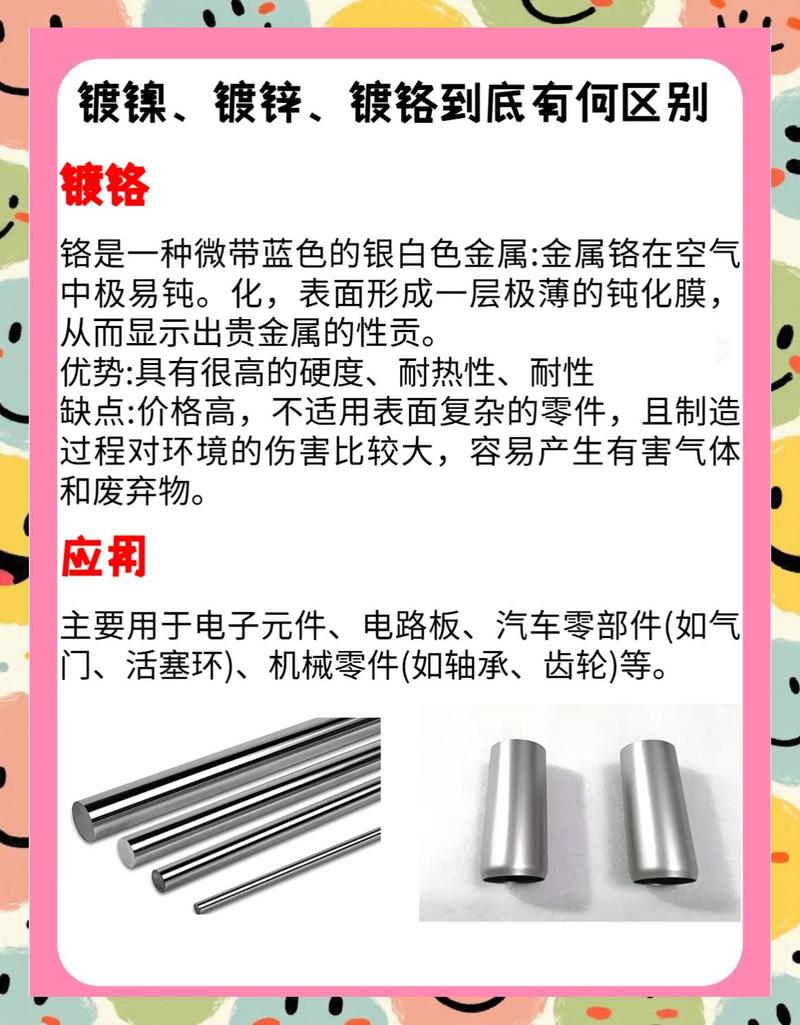

不同电镀类型零件对比展示 问：镀层厚度是不是越厚越耐用？ 答：想当然！太厚反而脆，一敲就崩。而且结合力会出问题。我们一般按盐雾试验要求定厚度，比如汽车件锌层8-12微米就够了，非要搞到20微米，纯粹浪费钱还增加氢脆风险。❗ 记住：匹配工况才是正解。

环保大刀砍下来，电镀厂怎么活？

环保大刀砍下来，电镀厂怎么活？ 去年隔壁工业园关了五家电镀线——废水重金属超标，罚到倾家荡产。这行当，氰化物、铬酸雾、含镍污泥……个个要命。 现在搞无氰镀锌、封闭式循环清洗，成本涨了至少30%。但没办法，环保不是选择题，是生死题。有些同行开始上离子交换树脂+蒸发结晶，实现“零排放”……说实话，初期投入看着肉疼，长远看反而是护身符。 问：有没有既环保性能又好的替代工艺？ 答：热浸锌在某些重防腐场合可以替镀锌，但尺寸精度差。达克罗（锌铬涂层）也行，不过国内技术参差不齐。最近在试锌铝镁合金镀层，耐蚀性吊打纯锌，就是工艺控制难——电流波形稍微不对，合金比例就飘了。💡 小厂别盲目追新，先评估自己的技术消化能力。 智能化也是个出路。 自动线加电流波形编程器，镀厚镀液成分在线分析，把老师傅的“玄学操作”变成数据模型。但那玩意不便宜，而且维护得跟祖宗似的。 写到最后，想起一句话：电镀是“面子工程”，更是“里子工程”。做得好，产品寿命翻倍；做不好，等着退货和罚款吧。这行当，敬畏心比技术更重要。
