干了二十年热处理，我至今不敢说自己完全懂了。这玩意儿，太玄乎。同样的材料，同样的炉子，甚至同样的操作工，出来的活儿就是不一样。你说邪不邪门？

从“烧红了扔水里”说起

很多人以为热处理就是加热、保温、冷却，三步走。嗯，话是没错，但每一步都是坑。加热快了，零件开裂；保温短了，奥氏体化不充分；冷却呢——那可真是刀尖上跳舞。前些年带徒弟，小伙子图快，一根45钢轴，淬火时直接往水里猛丢，结果“咔”一声脆响，裂成了两截。他一脸懵：这不就是烧红了扔水里吗？我差点吐血——冷却速度是关键啊！ 油冷、水冷、盐水冷，甚至空冷，搞错了全白干。 热处理淬火零件入油瞬间 别小看冷却曲线。CCT曲线挂在墙上，密密麻麻的，但真到操作时，谁能保证零件心部和表面冷速一致？尤其大件，表面凉了，心部还红着，热应力大得吓人。所以啊，预冷淬火、双液淬火、分级淬火这些技巧，都是血泪换来的。有一次做模具钢淬火，油冷不敢用，怕开裂，空冷又怕硬度不够，最后用了“油冷至300℃左右出油空冷”，硬是摸索出来的土办法。当然，现在有了数值模拟，但现场有时还是靠手感。

真空热处理——高级货，但别迷信

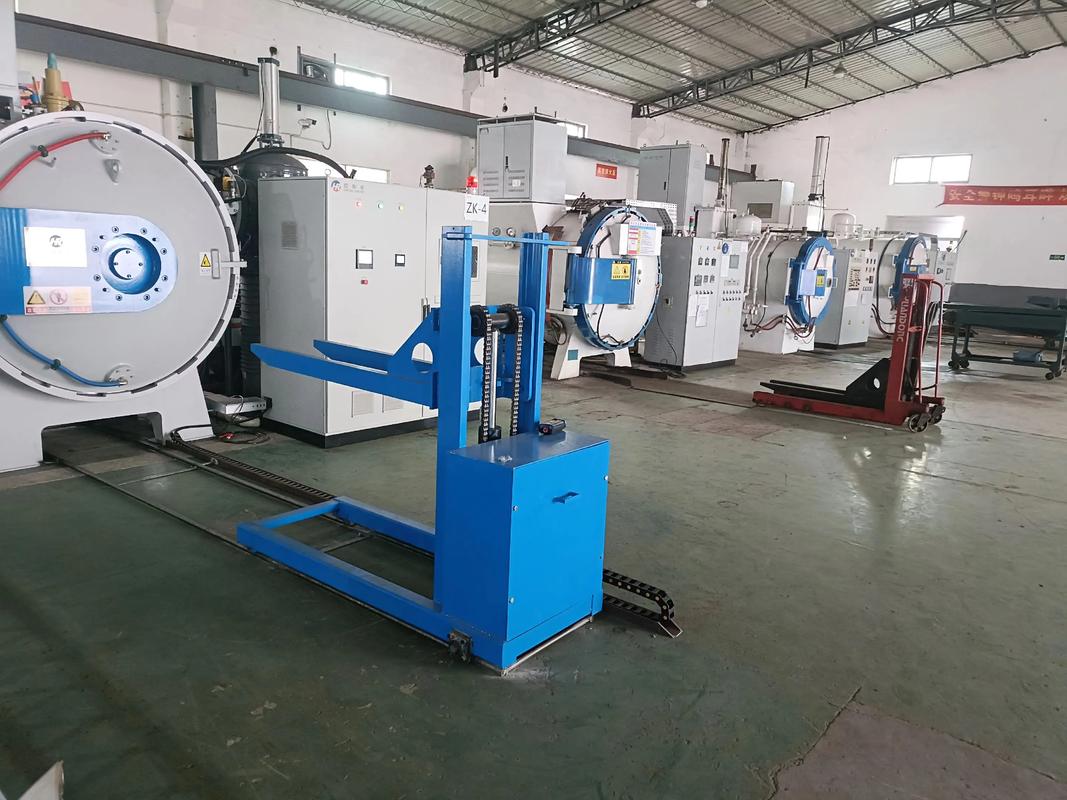

这几年真空热处理火得不行。表面光亮、无氧化、变形小，老板们喜欢。我承认，对某些精密件，比如航空叶片、压铸模具，真空炉是必需品。但它不是万能药。 真空热处理炉操作面板特写 💡 讲个真事：客户送来一批高速钢拉刀，要求真空淬火。我们按程序加热、高压气淬，出来颜色漂亮，客户当场竖大拇指。结果一检硬度，62HRC？要求64以上。查记录，过程没毛病啊。最后发现，气淬压力不够。德国那套设备，必须6bar以上，我们那天气瓶有点泄压，只到了5bar。差了1bar，硬度就上不去。你说亏不亏？这就是冷却能力的硬伤。所以，别听设备商吹得天花乱坠，自己得盯紧参数。 问：为什么真空热处理有时硬度不均匀？ 答：首先检查装炉方式，工件不能堆叠太密，气淬时要保证冷气流均匀扫过每个表面。其次，注意热电偶位置是否真实反映工件温度。有时候炉温显示900℃，工件可能才870℃。最后，气淬压力波动也是常见原因。别懒，多校炉温。 问：普通炉能不能做出真空炉的效果？ 答：做春秋大梦。真空炉的本质是防止氧化脱碳，普通炉加保护气氛可以近似，但光亮程度和脱碳层控制远不如真空。不过，如果你只是做个扳手、锤子，真空炉是浪费钱。有些厂子被忽悠买了真空炉，结果天天干45号钢，你说傻不傻？

智能化来了，老师傅要下岗了？

这两年到处都在搞数字化、智能制造。热处理车间也上了MES系统，工艺曲线自动执行，碳势自动控制，报警邮件直接发我手机。说实话，确实省心，以前半夜还得起来看炉子，现在躺被窝里看手机就行。但——别以为万事大吉！ ❗ 上个月系统出过一次幺蛾子：渗碳程序因为网络中断，卡在强渗段多跑了一个小时。早上接班才发现，碳势已经爆表，零件表面碳化物严重超标，全部报废。要是人工操作，老师傅每隔半小时看一次，绝不会有这事。所以，再智能的系统也需要人的监督。数字化记录是好，但经验没法完全替代。比如听音判断淬火烈度，看火色估温度，这些技能，年轻人基本不会了——到底这是进步还是退化呢？ 问：热处理工艺无纸化记录真的能防止错误吗？ 答：理想很丰满。无纸化可以防止记录丢失和篡改，但也可能掩盖现场的“变通”。比如实际淬火油温偏高，操作工可能在系统里手工改个值，表面数据完美，但质量已经埋下隐患。所以，智能监管要结合人工复核。最好的办法是：关键参数必须由设备自动采集，不允许人工修改，同时保留纸质巡检记录作为交叉验证。

最易忽视的细节——清洗与装炉

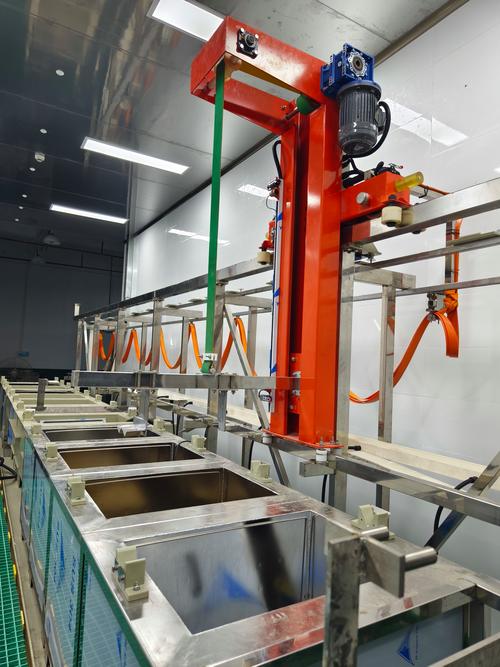

很多人认为热处理就是加热冷却，前面的清洗无所谓。大错。零件上的切削液、防锈油，进了炉子会产生什么？碳黑、烟尘，污染炉膛，更可怕的是残留物导致局部渗碳或脱碳。我见过淬火后零件表面出现软点，金相一查，原来是没洗干净，油渍地方形成了软膜阻碍冷却。你说冤枉不冤枉？ 热处理前零件清洗线 装炉更是艺术。同样一炉件，摆放角度不同，热处理变形量能差一倍。细长轴要垂直悬吊，薄壁圈要支撑均匀，这些看似基本，但新手总犯错。工装设计往往是影响质量的隐形杀手。曾经一个齿轮厂，热处理后变形超差，改来改去没用，最后发现是摆放方式问题——把平放改为吊放，问题解决。就这么简单，可就是没想到。 热处理这行，有点像是烹饪。火候、调料、下锅时机，还有锅本身。设备再好，没用心，火候不对，再好的食材也糟蹋了。所以，别浮躁，当个“慢工匠”。
