前两天去一个精密加工展，经过一个展台，有人在那边嘀咕：‘高分子材料不就是塑料吗？有什么好看的。’我差点一口老血喷出来。真的，都快2025年了，这种刻板印象居然还在。塑料只是高分子材料里最便宜、最不起眼的那一小撮——就像你不能指着桑塔纳说整个汽车工业就这么回事儿，对吧？

我自己在这行摸爬滚打了十几年，从最开始的合成树脂，到后来搞过碳纤维复合材，再到现在盯着生物基单体看……说实话，越深入越觉得这玩意儿简直就是现代工业的‘隐形骨架’。你坐的汽车，可能一大半重量都是高分子材料扛起来的；你用的手机，里面柔性电路板的基材是 PI 膜（聚酰亚胺）；甚至最近几年航天领域炒得火热的太空电梯缆绳——概念阶段就离不开超高分子量聚乙烯纤维。不夸张，没它好多行业得瘫痪。

高分子材料到底牛在哪儿？

先说点基础的，但别嫌烦。高分子，听名字就知道是分子量巨大的化合物，几万到几百万克每摩尔都有。天然的高分子比如纤维素、天然橡胶，人早就用了；我们现在谈的，大多指人工合成高分子材料，像聚乙烯、聚丙烯、尼龙、环氧树脂这些。它们的核心优势：密度低、比强度高、耐腐蚀、可设计性强。特别是最后一点，你可以通过共聚、共混、交联这些手段，像搭乐高一样调整性能。想要透明？聚碳酸酯。想要耐 300℃ 高温？聚苯硫醚或者聚醚醚酮。想要既轻又硬？碳纤维增强环氧树脂，比强度吊打普通钢材。

碳纤维增强环氧树脂复合材料拉伸测试对比金属材料

但问题是，很多人根本意识不到这些‘台下功夫’。我有个做新能源汽车结构件的朋友，他们开发电池包上盖，一开始用铝合金，冲压成型后还要 CNC 加工，单价死贵。后来改用一种玻璃纤维增强的 PA66（尼龙66），注塑一体成型，出来直接能用——成本降了 40%，强度还不差，最关键是轻了好多。轻就意味着续航能多那么几公里，这在电动车市场可是真金白银。可消费者谁会去关心电池包上盖是什么材料？他们只在乎加速快不快、充电快不快。材料人的悲哀就在这儿。

工程塑料 VS. 金属：替代不是万能药

时常有人问我：

问：高分子材料真的能大面积替代金属吗？我看有些宣传说塑料发动机都快出来了。

答：得看场合，别信那些噱头。确实，现在有些非结构件、半结构件——进气歧管、气门室盖、油底壳——用玻纤增强尼龙做的挺多，因为差不多能满足 150-200℃ 的工作环境，还轻。但说到发动机缸体？短期内想都别想。金属的耐热、尺寸稳定性、导热能力，不是高分子能轻易追上的。哪怕是 PEEK 这种顶级工程塑料，长期使用温度也就 250℃ 左右，而铝合金缸体局部能到 300℃ 以上。高分子材料更擅长做‘特种兵’，而不是正面战场硬刚。比如用在密封件、减振缓冲件、绝缘件上，优势才最大化。再说一遍：不是取代，是互补。

我见过最离谱的应用之一，是某家半导体设备厂，用全氟醚橡胶（FFKM）做晶圆搬运的密封圈。一个 O 圈几厘米大，要价几千块。为啥？因为它能在 300℃ 高温、等离子体腐蚀环境下撑几千小时不变形不分解。这种极端工况，金属反而扛不住，或者说性价比极低。那时候你才觉得，高分子材料真的是工业领域的‘奢侈品’。

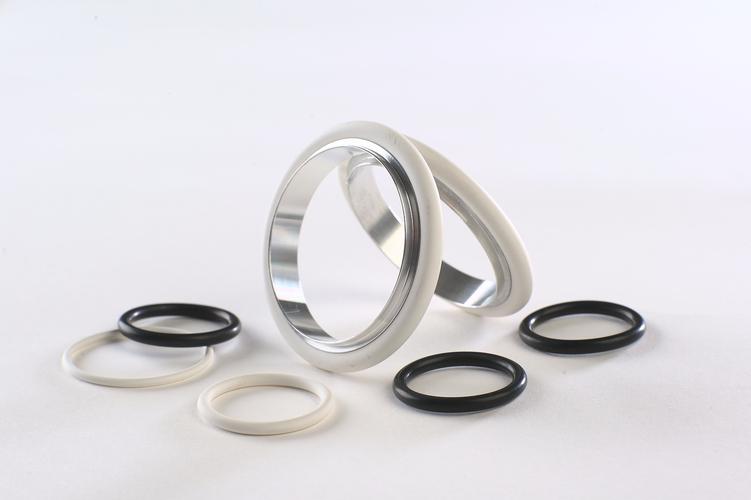

半导体设备中全氟醚橡胶密封圈特写高清图

环保大棒下，高分子材料往哪儿走？

环保大棒下，高分子材料往哪儿走？

现在行业最头疼的就是‘可持续发展’这四个字。搞材料的都知道，大部分合成高分子就是从石油里来的，而且不少很难降解，回收也困难。这导致整个行业都背着骂名。但转折点在哪儿呢？生物基高分子和化学回收技术最近两年突然加速了。去年杜邦秀了一款生物基 PA56，原料是玉米淀粉发酵，性能跟上石油基的 PA66 差不多，吸水率还更低。还有聚乳酸（PLA），之前只能做做一次性杯子，现在通过发泡改性，已经能用在汽车内饰件上了。❗世界不是非黑即白，高分子也在洗白自己。

不过，我也得泼个冷水：

问：生物基塑料就一定环保吗？全降解是不是谎言？

答：唉，这事儿吵翻天了。首先，‘生物基’只代表原料可再生，不代表可降解；‘可降解’也得看条件，PLA 在工业堆肥条件下才能降解，丢进海里照样成微塑料。最烦那些商家拿‘玉米塑料’当噱头，消费者随便扔，结果环境效益为零。✅真正的出路是构建完整的回收-再利用体系，不管石油基还是生物基。欧洲现在强制要求在 PET 瓶里掺 25% 的回收料，这就是硬逼着产业链升级。国内呢？最近废塑料化学循环的热度起来了，把 PE、PP 分解回单体再聚合，技术上是通的，就是成本……还得再卷一卷。💡

说实话，我挺不喜欢那种一棍子打死的环保主义者。没有高分子材料的轻量化，燃油车的碳排放不知道要多多少；没有它做成的风电叶片、光伏背板，绿能转型能跑起来？问题当然有，但不能一边享受着便利，一边骂它垃圾。

采购选材时，最容易被坑的几个点

采购选材时，最容易被坑的几个点

既然干这行，分享点私货。每次有人来问选材，我都先问三句话：你的工况到底多严苛？是长期还是瞬时？成本能接受到什么级别？很多设计稿上写着‘PA66 GF30’（30%玻纤增强尼龙66），结果实际环境有酸碱腐蚀，那玩意尼龙不耐酸，没几个月就开裂。还有人分不清 PC/ABS 合金和纯 PC，觉得差不多，结果低温冲击一测，纯 PC 直接脆断。这些坑我年轻时候全踩过，现在想起来还肉疼。

另一个大雷区是‘高性价比替代’。去年有个合作方想降本，把 PPS 换成改性 PPO，声称耐热相差不大。结果在 180℃ 润滑油环境下，PPO 件半个月就溶胀变形，产线停了一大半。所以我现在听见‘差不多就行’就头大。高分子材料这行，宽容度极窄，差一点就是事故。

最后说点开心的。去年参观一个研究所，他们正在搞自修复高分子涂层，基材是聚氨酯，里面包覆了微胶囊催化剂。涂层划伤了，稍加热就自动愈合。虽然离量产还有距离，但那种‘活的材料’的感觉，让我突然想起二十年前刚进实验室时的那种兴奋——这才叫创新啊，不是躺在原有配方上修修补补。高分子材料的想象力，真的还远没到头。

所以下次再有人说高分子就是塑料，你可以把这篇文章甩给他。😏
